Замена нагревателя Siemens EQ6

Бытовая техника

На нагревателе могут возникать различные неисправности: протечки в подающих трубках, дефектный нагреватель или протечки (из-за накипи). В зависимости от неисправности может потребоваться ремонт или замена нагревателя.

Примечание: Сопротивление одного контура нагрева примерно 70 ом; оба включённых параллельно — примерно 35 ом. Если это значение неверно, нагреватель неисправен.

Некоторые фотографии сделаны на более старой модели, но это не должно влиять на ремонт.

Эти инструкции также могут использоваться для других моделей Siemens/Bosch — у моделей схожая конструкция.

Шаг 1

Никогда не забывайте: вытащите сетевой штекер!

Снимите все навесные элементы, например резервуар для воды, ящик для жмыха, заварочный блок.

Снимите крышку контейнера для зерен и выньте все кофейные зерна.

Шаг 2

Отверните два винта Torx T10 в верхней части правой боковой панели.

У некоторых моделей этих винтов нет. Тогда боковые части удерживаются только защёлками, некоторые из которых зажимают очень крепко. Возможно, придется сначала отсоединить заднюю часть.

Шаг 3

Положите аппарат на бок так, чтобы сторона с резервуаром для воды была сверху.

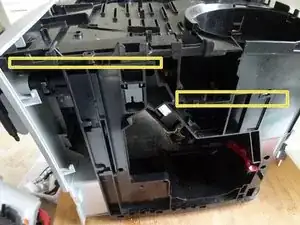

Боковая панель в основном удерживается на корпусе пятью прочными защёлками. Подденьте защёлки прочным монтажным инструментом. Это довольно трудно и потребуется большое усилие.

Если защёлки ослаблены, вы можете оттянуть боковую панель снизу. Но она всё ещё зажата в других местах.

Используйте пластиковый инструмент, чтобы приподнять верхнюю крышку на несколько миллиметров и снять боковую панель. Чаще всего она всё ещё застревает, особенно у переднего края — придётся сильно тянуть.

Шаг 4

Возможно, потребуется поддеть передний край пластиковым инструментом.

Снимите боковую панель, но пока полностью не удаляйте её. Она всё ещё соединена силиконовой трубкой.

Крышка резервуара для воды расположена в верхней части боковой панели. Поднимите её с петель.

Шаг 5

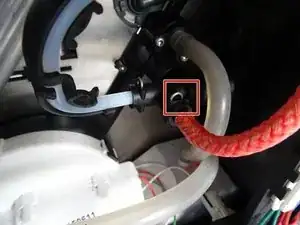

Снимите силиконовый шланг, который ведёт к соединению воды в резервуаре, изнутри.

Шаг 6

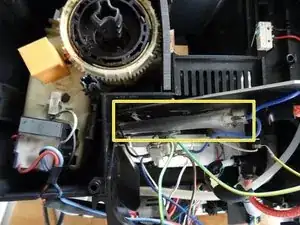

Снимите крышку над электроникой.

На второй фотографии показаны наиболее важные компоненты:

нагреватель

керамический клапан/заварочный клапан (в зависимости от модели)

электроника

насос

глушитель

расходомер

Шаг 7

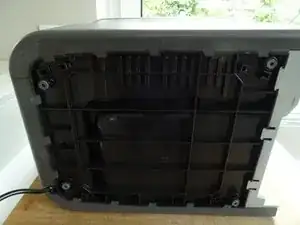

Задняя панель снимается аналогично боковой панели. Для этого положите аппарат на бок так, чтобы днище было обращено к вам.

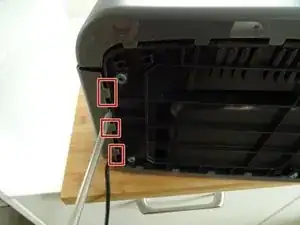

Используйте мощный монтировочный инструмент, чтобы ослабить три сильные защёлки на днище.

Верните аппарат в вертикальное положение так, чтобы задняя часть была обращена к вам.

Задняя панель фиксируется как байонет тремя запирающими выступами слева. Поднимите верхнюю часть примерно на 5 мм и сдвиньте заднюю панель вверх примерно на 5 мм, при первом снятии она, вероятно, будет сильно зажимать. Затем вы сможете её снять.

Шаг 8

Снимите заслонку над заварочным блоком и ящик для кофе в порошке. Оба часто заедают и потребуется некоторое усилие. При необходимости отожмите защёлки.

Снимите боковую панель над заварочным блоком так же, как в предыдущих шагах. (На фото также сняты верхняя крышка и контейнер для зерен. Это не обязательно).

Шаг 9

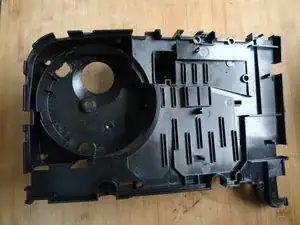

Верхняя часть теперь должна быть полностью снята. Здесь для информации показаны верхняя часть, контейнер для зерен и верхняя крышка сняты, что не обязательно.

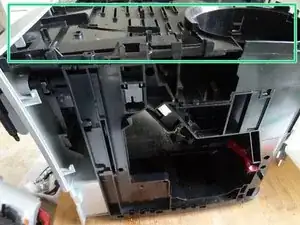

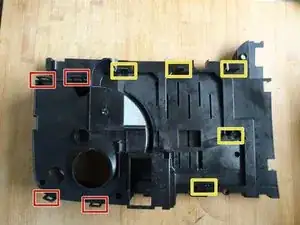

Верхняя часть закреплена четырьмя защёлками и четырьмя выступами:

защёлки

выступы

Шаг 10

(Опять же, для лучшей видимости крышка и контейнер для зерен сняты). Вставьте монтажный инструмент в зазор между верхней частью и остальной частью аппарата, освободите защёлки и выступы, пока верхнюю часть можно будет отделить. Защёлки очень тугие и может потребоваться значительное усилие.

Шаг 11

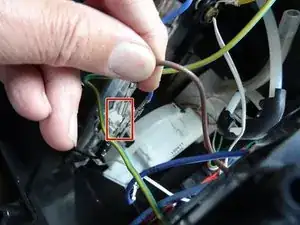

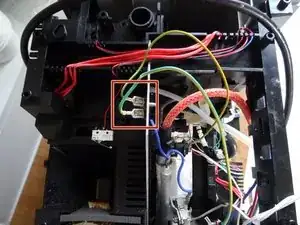

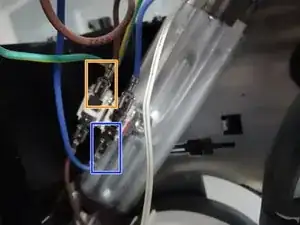

Снимите плоские клеммы с проводов зелёного/жёлтого цвета заземления.

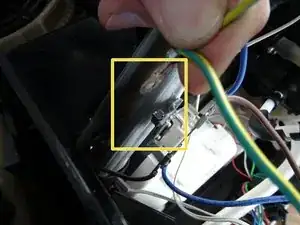

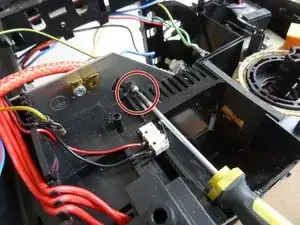

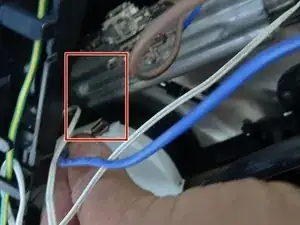

Отверните гайку SW7 на наконечнике зелёно/жёлтого заземляющего провода на термовыключателе. Убедитесь, что выключатель не выпадет; лучше зафиксировать его гайкой.
