Разборка Kitchen Gourmet WM-6105
Это руководство по разборке электрического нагревателя Kitchen Gourmet модель WM-6105, позволяющее получить доступ ко всем компонентам без их необратимого повреждения. Для этой разборки требуется только отвертка. Дальнейшая разборка для замены отдельных компонентов потребует пайки, что в данном руководстве не рассматривается.
Шаг 1

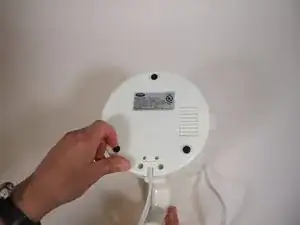

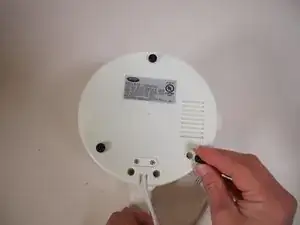

Снимите три резиновые ножки.
Можно сильно сжать их, чтобы вытащить, так как они не приклеены.
Шаг 2

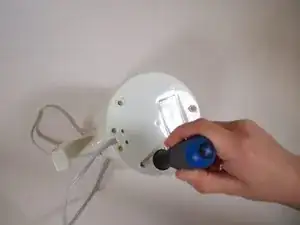

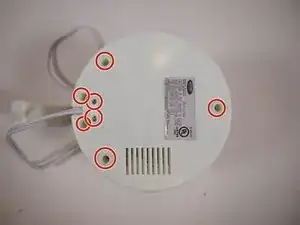

Выкрутите 7 винтов Phillips #1 длиной 12 мм.
Белая пластиковая планка, удерживающая два винта, отпадает, как только винты выкручены.
Шаг 3

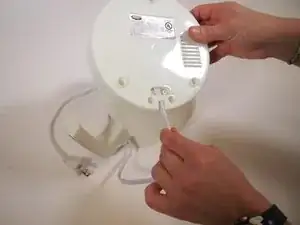

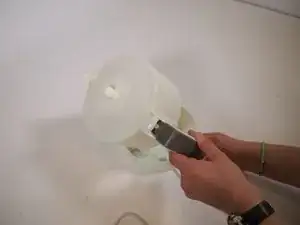

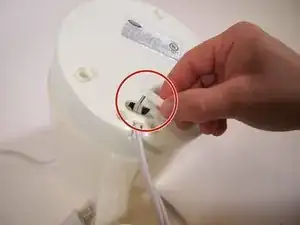

Снимите белую пластиковую планку, удерживающую шнур.
Шаг 4

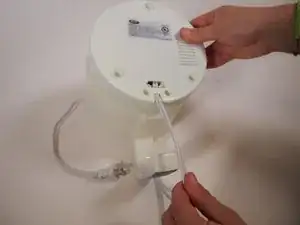

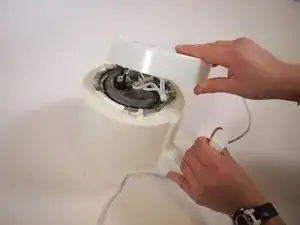

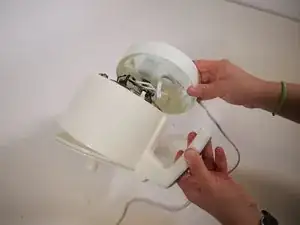

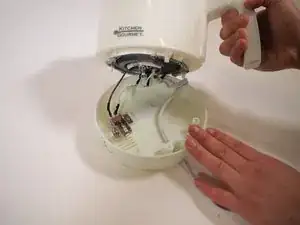

Протолкните шнур через отверстие, одновременно оттягивая основание от корпуса.
Шаг 5
Переверните нагреватель так, чтобы он встал в нормальное положение.
Шаг 6

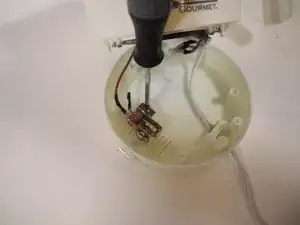

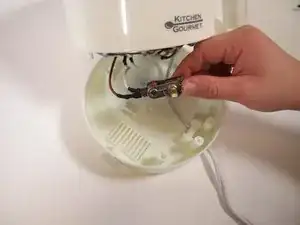

Выкрутите один винт Phillips 8 мм, удерживающий регулятор температуры.
Шаг 7

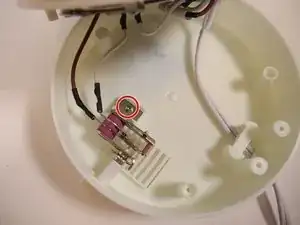

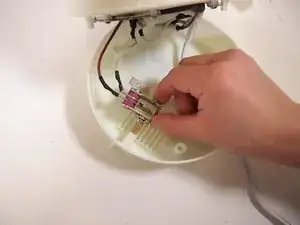

Снимите регулятор с пластиковой ручки.
Шаг 8

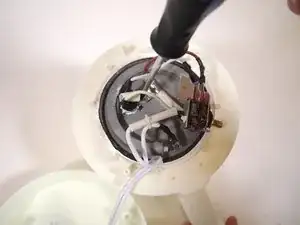

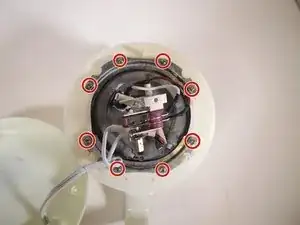

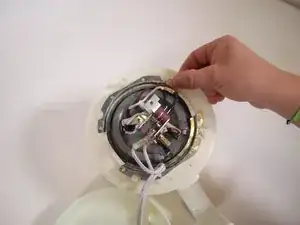

Выкрутите восемь винтов 6 мм, удерживающих металлические скобы.
Шаг 9

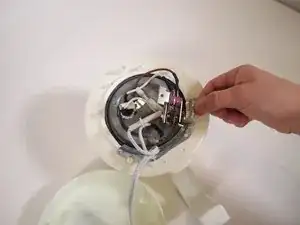

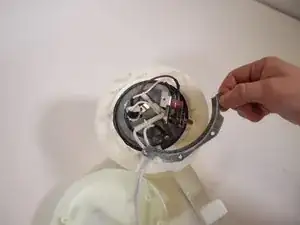

Снимите металлические скобы.
Шаг 10
Выкрутите один винт, удерживающий хомут, который соединяет термовыключатель (черный цилиндр) и белый провод с корпусом нагревателя.
Шаг 11
Снимите хомут, удерживающий термовыключатель и белый провод.
Между термовыключателем и металлической основой нагревателя находится термопаста. После снятия скобы и отворачивания выключателя возможно потребуется повторно нанести пасту, если вы планируете заново прикрепить выключатель.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
