3 - Чайник - Распространенные неисправности

Чайник — это кухонный прибор, используемый для доведения жидкости до кипения. Электрические чайники, которые являются предметом данного исследования, имеют встроенный нагреватель.

Наиболее распространенные модели — это беспроводные чайники: чайники устанавливаются на основании (см. фото), подключенном к электрической розетке, во время фазы нагрева. Контейнер затем можно снять с основания и использовать как обычный сосуд.

Принцип работы электрического чайника основан на эффекте Джоуля. Чайники оснащены нагревательным резистором в виде кольцевой трубы. Ток, проходя через резистор, вызывает увеличение тепловой энергии кольца: вода нагревается за счет теплопередачи.

Чтобы узнать больше об эффекте Джоуля, посетите этот сайт. Также ознакомьтесь с определением «чайник» на Wikipedia.

Наше исследование посвящено модели бренда Moulinex AC10-10S011. Она имеет мощность 1100 Вт.

Устройство состоит из основания 1 и контейнера 2. Основание оснащено сетевым кабелем. Оно оборудовано устройством 3, которое обеспечивает электрическую связь с нагревательным резистором, находящимся в контейнере. Это устройство защищено от контакта с электрическими проводниками.

В резервуаре находится нагревательный элемент 4. Переключатель позволяет запускать и останавливать нагревание. Этот чайник также оснащен автоматическим отключением, когда вода достигает нужной температуры.

Принципы работы просты. Основание подключено к электросети через сетевой кабель. Когда резервуар установлен на основание, устройство 3a 3b подает питание на резистор в нижней части резервуара. Переключатель 6 на ручке резервуара включает и отключает питание.

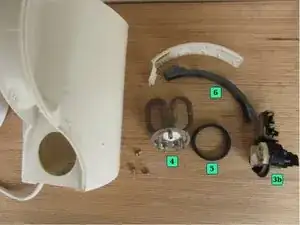

Резервуар состоит из пластиковой оболочки с ручкой. Внутри этой ручки находится переключатель 6 для включения чайника. Резистор 4, размещенный внутри, фиксируется тремя винтами к подключающему устройству 3b. Уплотнительное кольцо 5 обеспечивает герметичность.

Переключатель 6 соединен с устройством 3b, расположенным в нижней части резервуара, пластиковым стержнем, который, в процессе перемещения, активирует систему электрического контакта.

Устройство 3 является центральным элементом этого чайника. Оно выполняет несколько функций: - электрическое соединение между основанием и резервуаром - ручное включение и отключение нагревательного элемента - автоматическое отключение при достижении температуры воды.

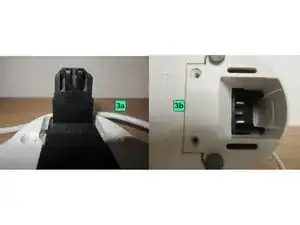

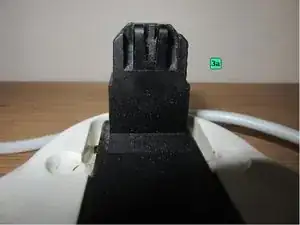

Оно состоит из 2 частей. Одна, размещенная на основании 3a, другая — в основании резервуара, 3b. Последняя выполняет все 3 функции. Она состоит из системы металлических ребер, которые активируются для создания электрического контакта.

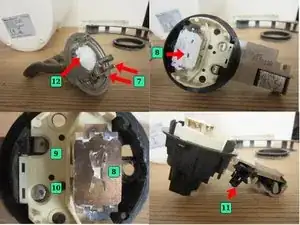

Резистор имеет два 7 контакта, смонтированных на 12 металлической опоре. Часть 3 состоит из металлических ребер. Лезвия 9 и 10 входят в контакт с 7 контактами резистора. Лезвие 8 входит в контакт с 12 опорой.

Переключатель ВКЛ/ВЫКЛ 11 расположен сверху части 3.

Когда эта кнопка включена, лезвие 9 активируется, позволяя току проходить между гнездом в основании и одним из 7 контактов резистора.

Лезвие 10 обычно замкнуто (вода холодная), поэтому ток может пройти и запитать резистор, который начинает нагреваться. Когда температура достигается, лезвие 8 деформируется и размыкает цепь, переключая кнопку 11. Резистор перестает нагреваться. Кнопка ВКЛ/ВЫКЛ 6 возвращается в положение OFF.

Одна из частых неисправностей — это неисправность изоляции резистора. Это происходит, когда устройство под напряжением, и дифференциальный автомат «срабатывает». К сожалению, мало что можно сделать, кроме как заменить резистор.

Также резистор может быть отключен. Не обязательно срабатывание на щитке, но вода не нагревается. Чтобы проверить значение сопротивления, необходимо использовать омметр. Зная, что мощность чайника находится в пределах 920–1100 Вт, R=U²/P, R=230²/1100=48 Ом. Наш резистор на самом деле показывает 54 Ома.

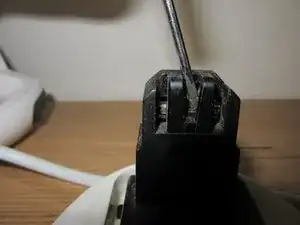

Другая неисправность может быть связана с кабелем или розеткой основания. Чтобы проверить состояние, достаточно использовать мультиметр, чтобы протестировать непрерывность между клеммами розетки и гнездом, закрепленным на основании. Чтобы добраться до контактов последнего, нажмите на защиту центрального контакта. Это освободит другие 2 контакта.

Другие причины исходят от устройства ВКЛ/ВЫКЛ, расположенного в резервуаре. Мы описываем это в шаге 2, где сталкиваемся с проблемой, связанной с этим элементом.

Проблема заключалась в том, что вода не нагревалась, когда переключатель был включен! После успешной проверки сопротивления и целостности питания на основании, оставшимся элементом, который мог быть проблемой, является устройство M/A, расположенное в баке.

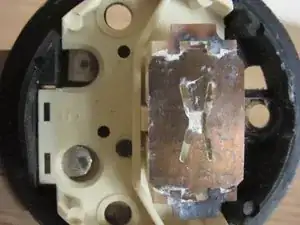

Оказалось, что после снятия детали и ее полного разбора плата, отвечающая за отключение цепи при высокой температуре, была постоянно активирована.

Эта плата контактирует с опорой резистора. Она нагревается и деформируется. Во время деформации она нажимает на пластиковый "палец", который давит на другую пластину, отключающую цепь. Очевидно, по какой-то причине палец непрерывно давил на пластину, что предотвращало прохождение тока.

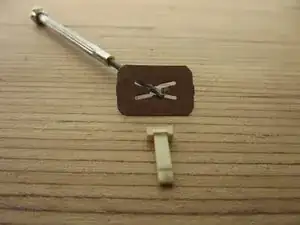

После уменьшения длины "пальца" до примерно 1 мм функция была восстановлена. Возможно, в долгосрочной перспективе плата теряет свои первоначальные характеристики (упругость), и устройство начинает работать некорректно.

Важно: при сборке не забудьте нанести термопасту на плату для улучшения теплопередачи с опорой резистора.
