Разборка электрического чайника Ovente серии KS88

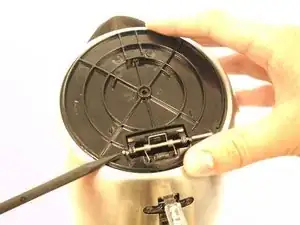

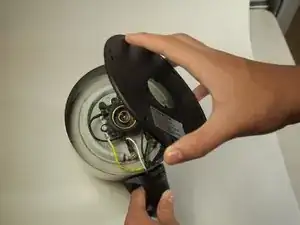

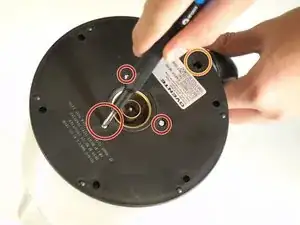

Удалите три винта 11 мм из центра основания чайника с помощью крестовой отвертки Phillips #2.

Удалите один винт 15 мм у ручки с помощью крестовой отвертки Phillips #2.

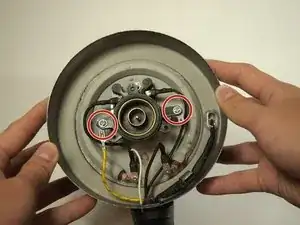

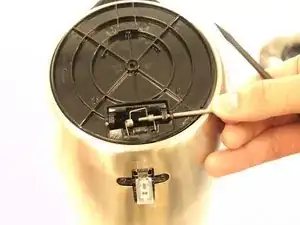

Удалите два винта 9 мм по обе стороны круглого разъёма питания, используя крестовую отвертку Phillips #2.

Снимите шайбу под винтом слева.

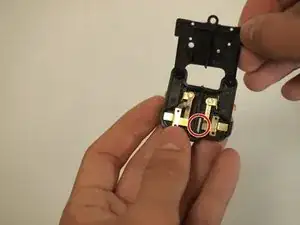

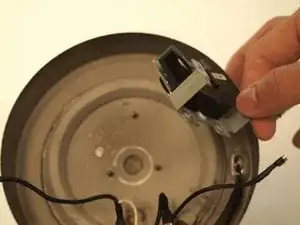

Извлеките разъём питания из устройства.

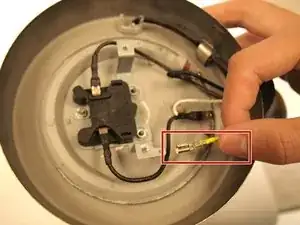

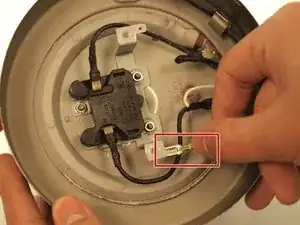

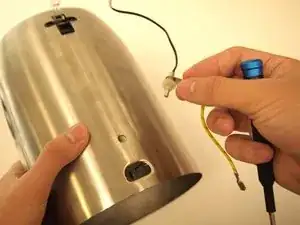

Снимите желтый провод заземления, нажимая большим пальцем на маленький фиксатор и вытягивая.

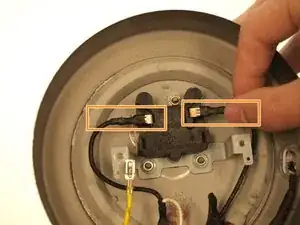

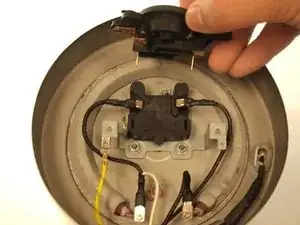

Отсоедините чёрные провода от термовыключателя (чёрный корпус в центре), покачивая и вытягивая наружу.

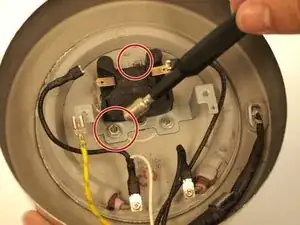

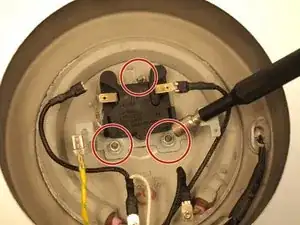

Ослабьте гайки с помощью головки 5.5 мм и извлеките термовыключатель.

Под гайкой вверху находится шайба. Следите, чтобы не потерять её.

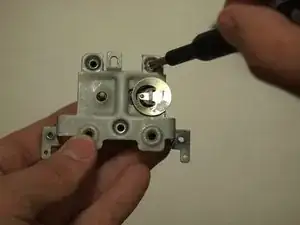

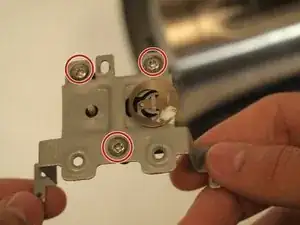

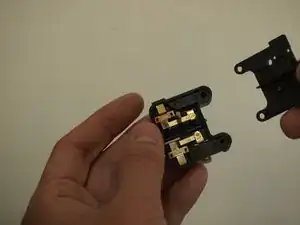

Открутите три винта Phillips #2 длиной 8.0 мм и отделите металлические и пластиковые детали от термовыключателя.

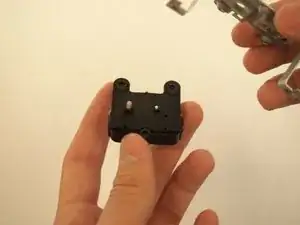

Откройте пластиковый корпус, чтобы осмотреть внутренности термовыключателя.

Эта деталь заменяема как единый компонент. Разбирать её не обязательно.

Удалите маленькую белую деталь.

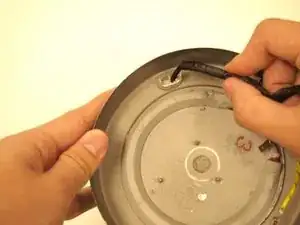

Снимите два оставшихся подключённых чёрных провода от нагревательного элемента, покачивая и вытягивая наружу.

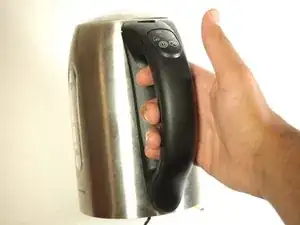

Снимите ручку.

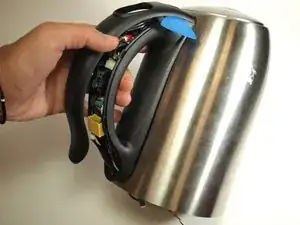

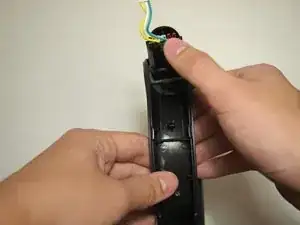

Используйте лопаточку и инструмент для вскрытия в швах, чтобы ослабить боковые и нижнюю части крышки ручки.

Чтобы снять верхнюю часть, нажмите крышку ручки внутрь чайника и сдвиньте вверх, чтобы извлечь.

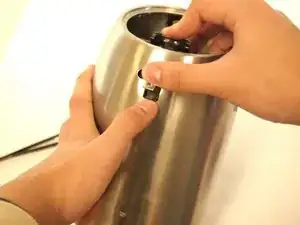

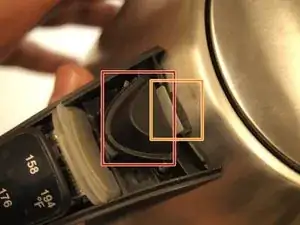

Извлеките кнопку из корпуса чайника.

Снимите гелевый стабилизатор.

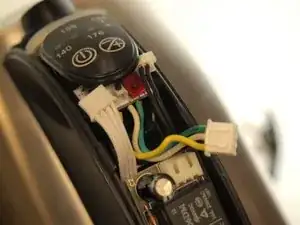

Теперь вы должны видеть открытую плату внутри ручки чайника.

Отсоедините провода от микросхем, аккуратно потянув большим и указательным пальцем.

Открутите нижнюю микросхему и извлеките её из ручки. Используйте крестовую отвертку #1, чтобы выкрутить винт 8.2 мм.

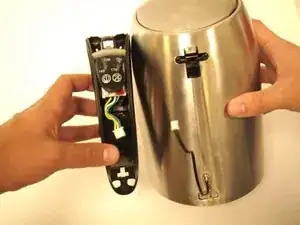

Затем протяните через основание ручки провода, которые были подключены к нагревательному элементу и термовыключателю.

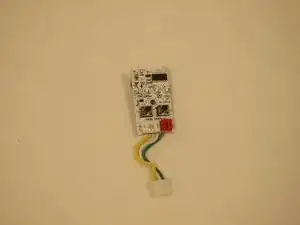

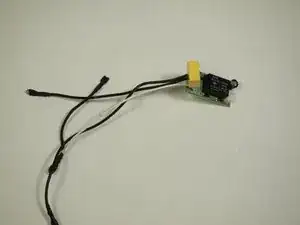

Полностью удалите микросхему и припаянные к ней провода из ручки.

Протяните чёрный изолированный белый провод через основание ручки.

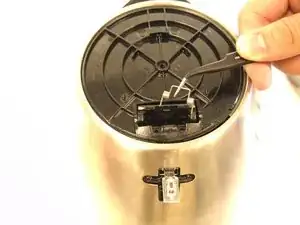

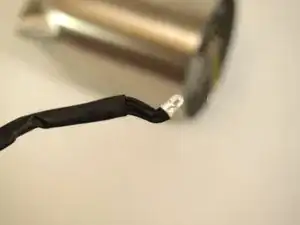

Аккуратно отцепите светодиод, прикреплённый к основанию чайника.

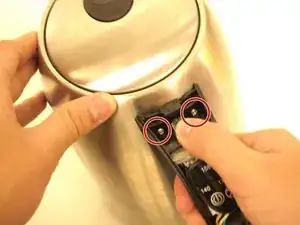

Удалите два винта 19 мм с верхней части ручки с помощью крестовой отвертки Phillips #2.

Снимите ручку, нажав на кнопку и потянув ручку на себя.

Извлеките температурный датчик из нижней части чайника.

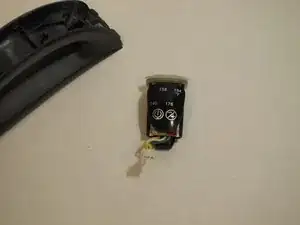

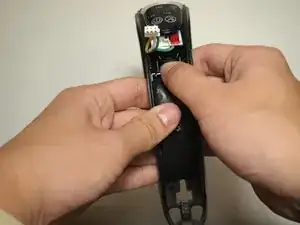

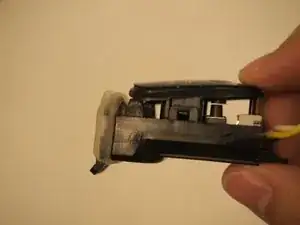

С помощью большого пальца вытолкните снизу микропроцессор, чтобы извлечь его из ручки.

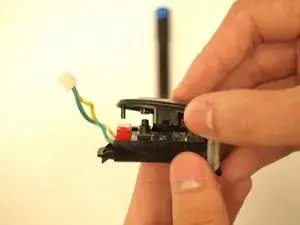

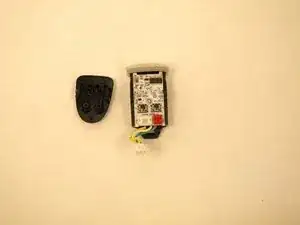

Используя пальцы или лопаточку, отсоедините интерфейс кнопки (крышку) от процессора.

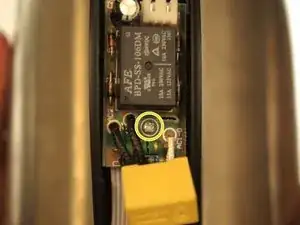

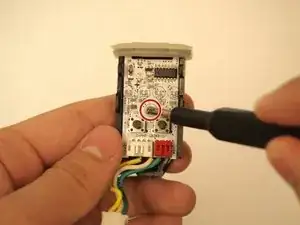

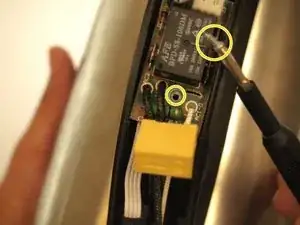

С помощью крестовой отвертки #1 ослабьте винт 8.5 мм на процессорной плате и отделите её от пластикового основания.

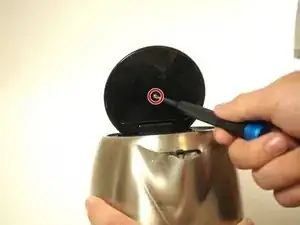

Удалите винт из внутренней части крышки.

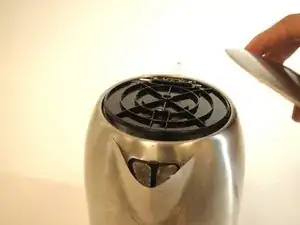

Снимите металлическую крышку с пластиковой части крышки.

Используйте заострённую сторону лопатки, чтобы протолкнуть металлический стержень через пружину и вынуть его из крышки.

Обязательно поймайте пружину, если она выскочит.

Снимите крышку с чайника.

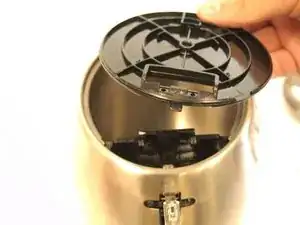

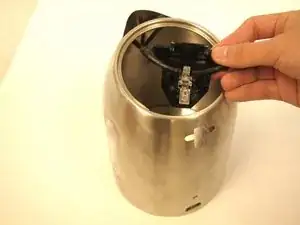

После снятия крышки надавите вниз на внутреннюю пластиковую деталь и поднимите наружную часть оставшейся пластиковой детали, чтобы извлечь её из чайника.

У нас остаётся металлический чайник, лишённый всей электроники и механизмов.

На фото показан нагревательный элемент, который нельзя вынуть из чайника.

Здесь также приведена схема электрической цепи чайника.
