Замена термовыключателя ( Thermal Cutoff Fuse ) в электрическом чайнике Oster Digital BVST-EK5967

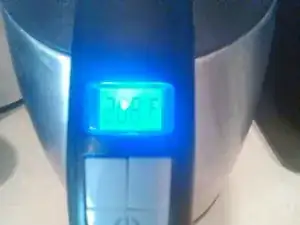

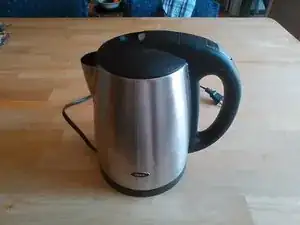

Это электрический чайник Oster Digital

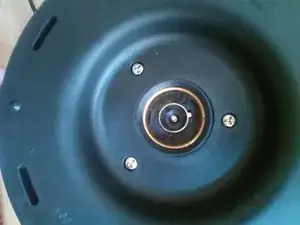

Удалите три винта. Это винты с три-крылым шлицем или треугольным шлицем. В моём наборе они обозначены как номер 4.

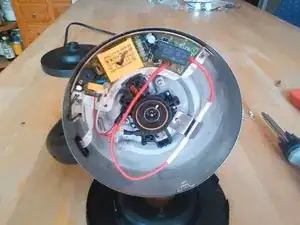

После снятия пластиковой крышки она легко снимается.

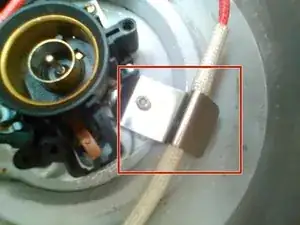

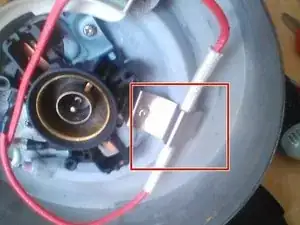

Термовыключатель прижат к нагревательному элементу пружинной скобой.

Удалите винт, обычный крестообразный PH2.

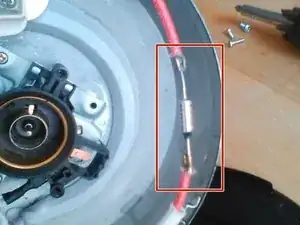

Снимите стекловолоконную оболочку, сдвинув её вниз и сошедшую с предохранителя.

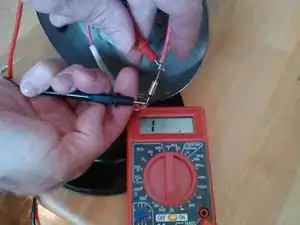

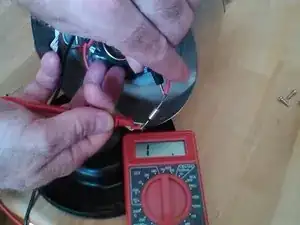

При подключенном омметре в любом направлении предохранитель разомкнут. Это верный признак неисправности детали.

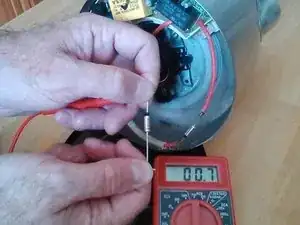

Тестирование нового предохранителя показывает, что через него проходит ток.

Я купил 5 штук SF188E 192 10A/250V SEFUSE на eBay. Можно просто искать надпись, нанесённую на корпус вашего предохранителя.

Установите предохранитель обратно. Чёрная полоска в этой картинке находится внизу.

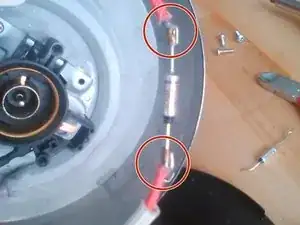

Сложность в том, что деталь не припаяна, она соединена обжимной лентой.

Поэтому необходимо аккуратно разогнуть ленту, затем заново обжать её на новом предохранителе.

У меня нет хорошего простого метода для этого — это самая трудоёмкая и раздражающая часть ремонта. Работайте медленно, используя пинцет и плоскогубцы, аккуратно разогните ленту и замените предохранитель.

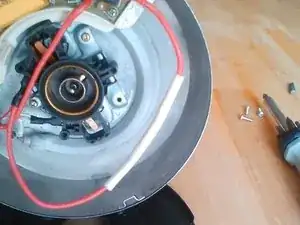

Теперь просто наденьте стекловолоконную оболочку обратно на предохранитель.

Прикрепите пружинную скобу, чтобы зафиксировать предохранитель на нагревательном элементе.

Убедитесь, что скоба расположена прямо над предохранителем перед затяжкой.

Установите пластиковой крышку и закрутите три винта с три-крылым шлицем.

Подключите вилку и проверьте, нагревает ли устройство воду.
