Замена микроконтроллера платы управления чайника Ritter (Strix) «Fontana»
Многие нагреватели воды / чайники используют системы от Strix. Конкретная модель, попавшая ко мне, продаётся немецкой компанией Ritter.
Будьте крайне осторожны при работе с платой вне корпуса — она может содержать напряжения до 320 В постоянного тока!
Шаг 1
Перед началом убедитесь, что база чайника отключена от сети.

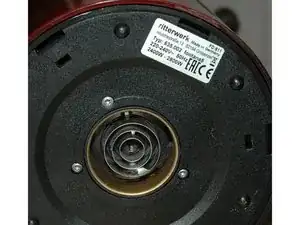

С помощью отвертки Torx откройте основание чайника и извлеките плату.
Видны пять контактных колец. Со стороны внутренней части они расположены в следующем порядке: фаза, датчик +, датчик -, ноль, заземление.
Шаг 2
Плата не покрыта конформальным лаком, поэтому брызги воды возле основания могут проникнуть и вызвать повреждения.
Конструкция платы неудачна тем, что высоковольтный импульсный регулятор расположен очень близко к понижению и микроконтроллеру.
Ввод питания
Импульсный регулятор
Понижающий стабилизатор и микроконтроллер
Шаг 3

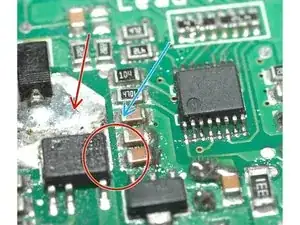

Красный круг: изоляционный зазор между 320 В постоянного тока и 4,4 В постоянного тока составляет менее 1 мм
Красная стрелка: импульсный регулятор с пульсацией 320 В (220 В переменного тока)
Синяя стрелка: питание микроконтроллера 4,4 В от понижающего стабилизатора
Шаг 4
С помощью горячего воздуха выпаяйте микроконтроллер в корпусе TSSOP16 с маркировкой «Y12».
К сожалению, мне пока не удалось найти отдельный микроконтроллер. Но я смог заказать целую плату за 25 €, что лучше, чем ничего. Спасибо, Ritter.
Заключение
Для повторной сборки устройства выполните указанные операции в обратном порядке.
