DeLonghi ETAM Открытие боковых панелей

Для большинства ремонтов устройство необходимо открыть. В этих инструкциях показано, как снять боковые панели.

Шаг 1

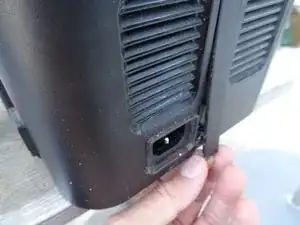

Отключите сетевой шнур и снимите его с устройства.

Удалите все кофейные зерна. Уберите все аксессуары, такие как поддон для капель, вспениватель молока и резервуар для воды. Откройте сервисную дверь и снимите группу заваривания.

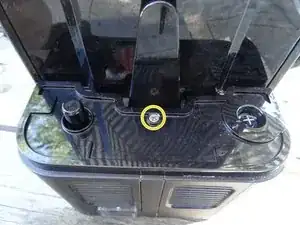

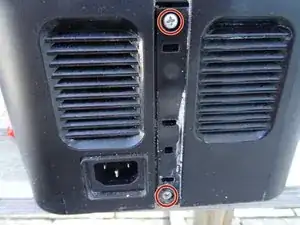

Открутите два винта с крестовым шлицем.

Винт под резервуаром для воды может оставаться на месте.

Шаг 2

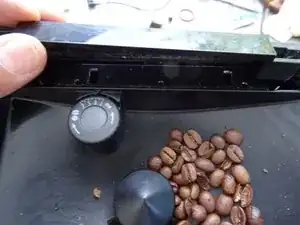

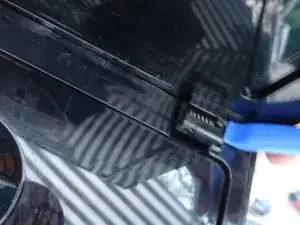

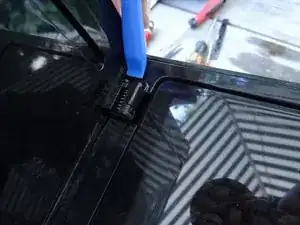

Дверца отсека для зерен должна быть снята. Она фиксируется с обеих сторон, фиксация удерживается под напряжением пружиной. Сожмите пружину, пока замок не освободится, и поднимите дверцу.

Шаг 3

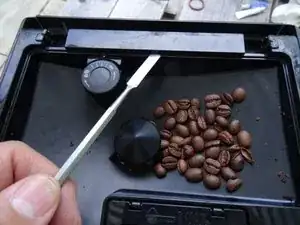

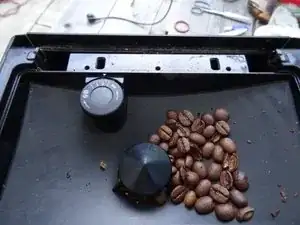

Под дверцей находится пластиковая накладка. Она только защелкнута. Освободите ее с помощью плоского инструмента и поднимите.

Шаг 4

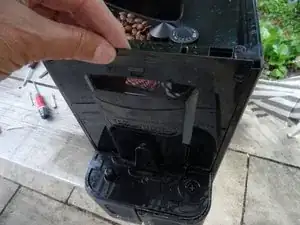

Поднимите заднюю сторону и уберите в сторону.

Шаг 5

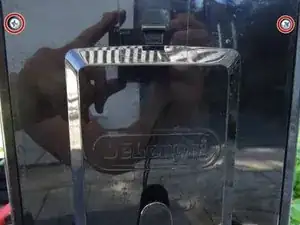

Боковые крышки все еще прикреплены к задней панели двумя винтами. Они находятся под накладкой, которая просто защелкнута. Снимите накладку и уберите в сторону.

Открутите два винта с крестовым шлицем.

Шаг 6

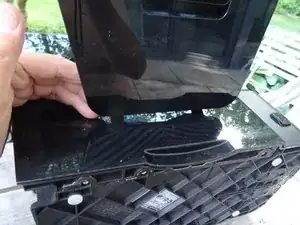

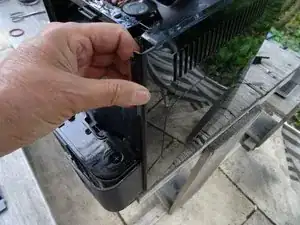

Отодвиньте левую боковую панель назад на примерно 1 см. Она часто заедает, и вам придется помочь ей с помощью пластикового инструмента.

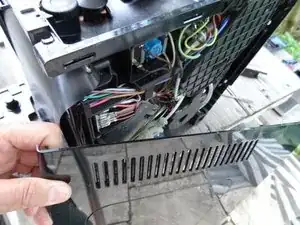

Удалите левую боковую панель.

Шаг 7

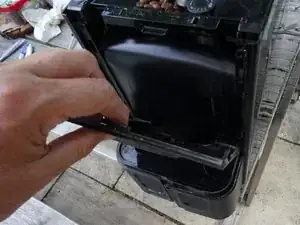

Правая боковая панель снимается аналогичным образом, но сервисный люк немного мешает. Сначала откройте его и отодвиньте боковую панель назад на несколько миллиметров. Это часто бывает сложно, и вам понадобится пластиковый рычажок.

Закройте люк

Перевод руководства с ifixit.com
