DeLonghi ESAM xxxx - (Различные модели) капитальный ремонт верхнего варочного поршня

Бытовая техника

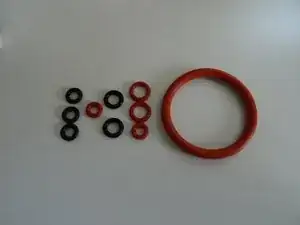

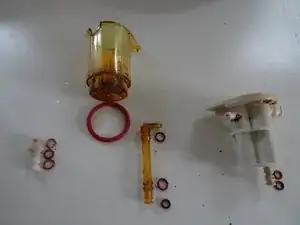

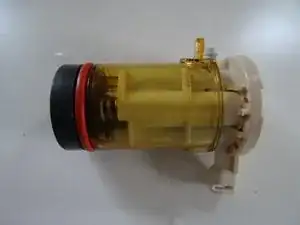

Если верхний варочный поршень протекает и загрязнён, его необходимо очистить и заново уплотнить; возможно, потребуется и замена.

Шаг 1

Выключите питание!

Удалите поддон, резервуар для воды и контейнер для жмыха.

Шаг 2

Задняя панель и боковые панели крепятся шестью винтами Phillips #2. Выверните их.

Шаг 3

Сдвиньте правую боковую панель примерно на 2 см назад.

Затем снимите её.

Шаг 4

Левая сторона немного заедает. Поместите пластиковый инструмент для вскрытия в зазор между передней и левой боковой панелью над проёмом для резервуара воды. Немного увеличьте зазор.

Затем поместите инструмент в зазор между передней и левой боковой панелью под проёмом для резервуара воды. Увеличьте зазор и сдвиньте боковую часть примерно на 2 см назад.

Вынимите левую боковую панель.

Шаг 5

Снимите заднюю панель.

Шаг 6

Передняя панель закреплена четырьмя винтами PH2 Phillips: по два слева и справа. Выверните их.

Используйте пластиковый инструмент для вскрытия, чтобы отжать паровой кран.

Осторожно потяните переднюю панель примерно на 1 см вперёд, чтобы образовался зазор между верхней крышкой и передней панелью,

Не тяните переднюю панель слишком далеко, она всё ещё подключена шлангами и кабелями.

Шаг 7

Две винта Phillips PH2 удерживают крышку сзади. Выверните их.

Поднимите крышку вверх.

Шаг 8

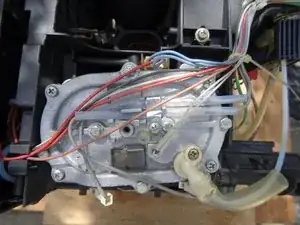

Здесь сверху виден нагреватель. Он подключён двумя пресс-шлангами и двумя проводами для нагревателя. Кроме того, провода идут к двум датчикам и к зелёно-жёлтому заземляющему соединению. Механическое крепление состоит из четырёх длинных винтов с гайками.

Существуют некоторые различия в зависимости от модели.

Если вы хотите снять только верхний поршень, большинство соединений можно оставить на месте.

Шаг 9

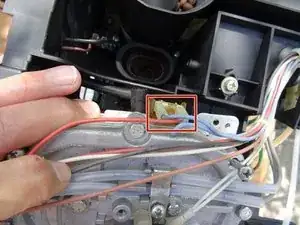

Снимите две плоские клеммы с микропереключателя верхнего поршня.

Шаг 10

Необходимо отсоединить напорный шланг от помпы. Вытяните металлическую скобу на одном из соединений (на помпе или на нагревателе) и отсоедините шланг. Он герметизируется уплотнительным кольцом, которое может быть либо на соединении, либо на конце шланга. Замените кольцо при сборке.

Шаг 11

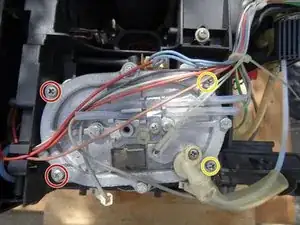

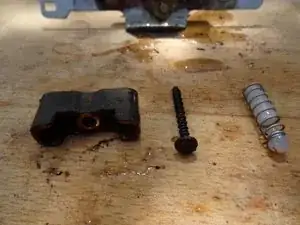

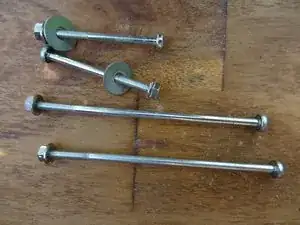

Четыре длинных винта фиксируют нагреватель. На противоположной стороне стоят гайки 7 мм. Ослабьте гайки и выкрутите винты. Обратите внимание на шайбы.

Два передних винта очень длинные.

Два задних немного короче.

В моделях с вторым нагревателем для пара доступ к двум задним винтам затруднён. Может помочь ослабление двух винтов слева и справа от металлической опоры узла нагревателя и небольшое смещение всего узла. Соединения отворачивать не нужно.

Шаг 12

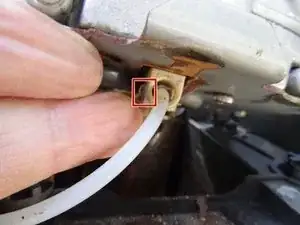

Поднимите нагреватель немного вверх. Снизу к нему присоединён напорный шланг, ведущий к выводу горячей воды. Вытяните металлическую скобу. Отсоедините шланг и снова проверьте уплотнительное кольцо.

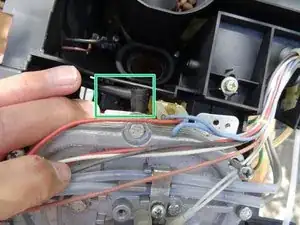

Снимите чёрный шланг с противоположной стороны.

Этот шланг легко забивается. Настоятельно рекомендуется снять его и проверить на наличие засоров. Любые отложения можно удалить проволокой.

Шаг 13

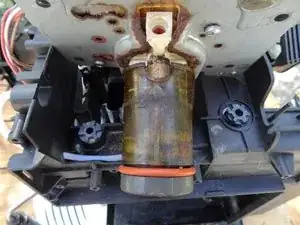

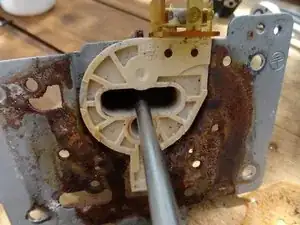

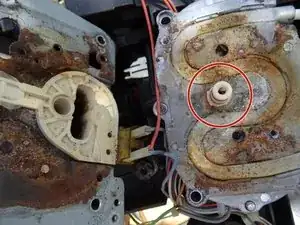

Поднимите нагреватель. Верхний поршень находится на его нижней стороне. Если вы хотите работать только с верхним поршнем, вы можете оставить остальные соединения, в противном случае их придётся отсоединить.

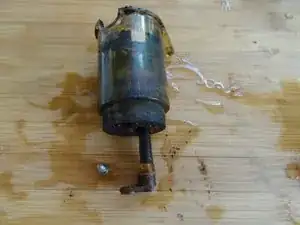

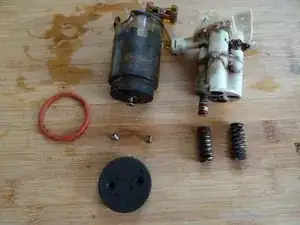

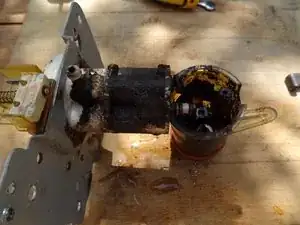

Этот верхний поршень очень загрязнён и протекает. Ему требуется тщательный ремонт.

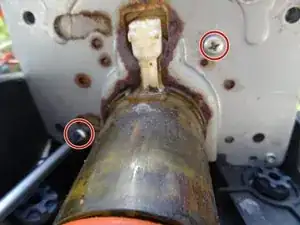

Выверните два винта Phillips, которые крепят верхний поршень к нагревателю.

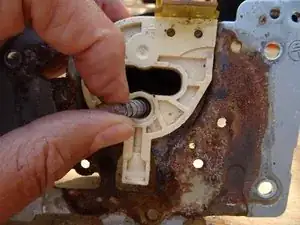

Особое внимание уделяйте микропереключателю, который теперь легко выпадает. Не потеряйте его,
