Ремонт верхнего заварочного поршня DeLonghi ETAM

Отключите вилку питания и извлеките кабель питания из устройства.

Уберите все кофейные зёрна. Снимите все навесные элементы, такие как поддон для капель, вспениватель молока и резервуар для воды. Откройте сервисную дверцу и извлеките группу заваривания.

Выверните два винта с крестообразным шлицем (Phillips)

Винт Phillips под резервуаром для воды может оставаться на месте.

Необходимо снять крышку отсека для зёрен. Она защёлкивается слева и справа, защёлка удерживается в натяжении пружиной. Сожмите пружину до освобождения защёлки и снимите крышку.

Под крышкой находится пластиковая накладка. Она только защёлкнута. Отожмите её плоским инструментом и поднимите.

Поднимите заднюю часть и отложите в сторону.

Боковые крышки всё ещё прикреплены к задней части двумя винтами. Они находятся под накладкой, которая только защёлкивается. Снимите накладку и отложите в сторону.

Выверните два винта с крестообразным шлицем.

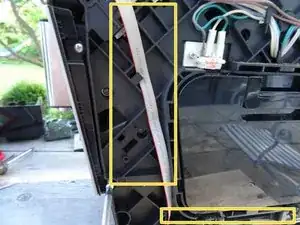

Сдвиньте левую боковую панель назад примерно на 1 см. Она часто сильно заедает и её нужно помочь с пластиковым инструментом для вскрытия.

Снимите левую боковую панель.

Правую боковую панель снимают аналогично, но сервисная заслонка немного мешает. Сначала откройте её и сдвиньте панель назад на несколько миллиметров. Часто это трудно и потребуется пластиковая монтажная лопатка.

Закройте заслонку снова и сдвиньте стороны дальше назад. Процедура немного хитрая, работайте аккуратно. Поднимите боковую панель и извлеките её.

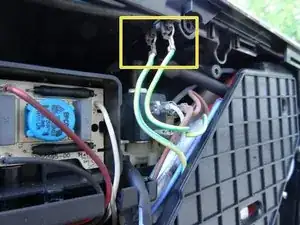

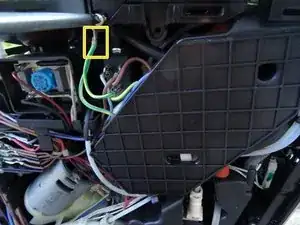

У некоторых устройств есть тёплая плита. Отсоедините плоские разъёмы на защитных проводниках зелёно/жёлтого цвета (PE).

При сборке не забудьте вернуть их на место.

Верхняя часть закреплена винтами слева и справа, в зависимости от модели. Выверните их.

Теперь верхнюю крышку можно аккуратно снять.

В зависимости от модели её форма различается. У некоторых панель управления расположена далеко сзади. Пока оставьте её, она подключена кабелями.

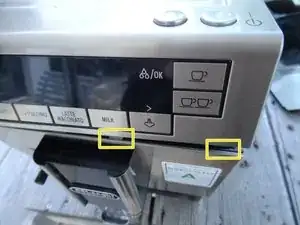

Панель управления очень плотно зафиксирована четырьмя защёлками спереди. Освободить эти защёлки непросто и требуется значительное усилие.

Сначала ослабьте фиксатор на кромке. Используйте тонкую плоскую отвёртку, чтобы попасть под защёлку сзади. Вставьте прочный пластиковый рычаг в щель между панелью управления и фронтальной частью. Защёлка откроется с громким щелчком.

Теперь можно открыть остальные защёлки с помощью рычага.

Панель управления пока не снимайте полностью — она всё ещё подключена кабелями.

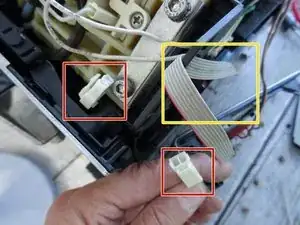

Поднимите панель управления немного вверх. Нажмите защёлку на белом разъёме и снимите разъём.

Освободите гибкий плоский кабель, ведущий к электронике управления сзади, насколько возможно. Это удлинит его, и вы сможете положить панель управления набок.

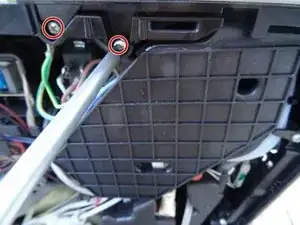

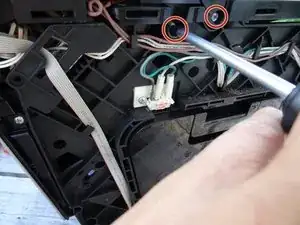

Если вы хотите полностью снять панель управления, необходимо снять крышку на электронике управления и отсоединить разъём. Тогда кабель можно будет полностью вытащить.

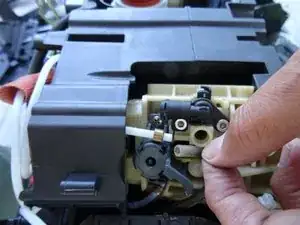

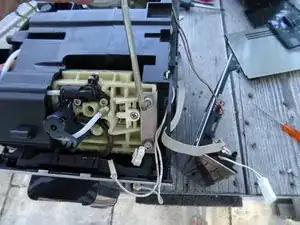

На верхнем заварочном поршне имеется шесть соединений: три линии подачи горячей воды под давлением, одна ненапорная линия слива, шланг к выходу кофе и два провода к микровыключателю. Все их нужно сначала отключить.

Выньте хомут в верхнем левом углу и отсоедините напорную линию. Обратите внимание на уплотнительное кольцо (O-ring). Оно либо остаётся на линии, либо на соединении. При сборке замените его на новое, если возможно.

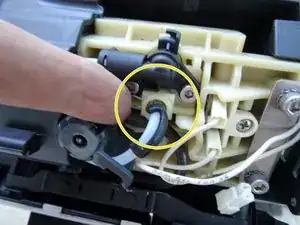

Выньте хомут посередине и отсоедините напорную линию. Обратите внимание на уплотнительное кольцо. Оно либо остаётся на линии, либо на соединении. При сборке замените его на новое, если возможно.

Выньте хомут в нижнем левом углу и отсоедините напорную линию. Обратите внимание на уплотнительное кольцо. Оно либо остаётся на линии, либо на соединении. При сборке замените его на новое, если возможно.

Отсоедините два наконечника «папа» от микровыключателя.

Снимите чёрный защитный гофрированный кожух на средней напорной линии.

Выверните два винта с шестигранным шлицем (Allen, 4 мм).

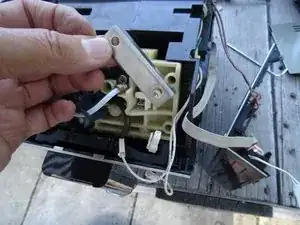

Снимите нержавеющий крепёжный кронштейн.

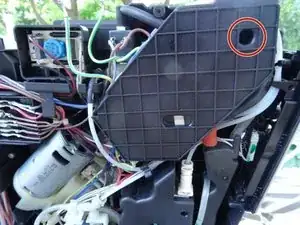

Выверните винт с крестообразным шлицем на чёрной защитной пластине слева и снимите защитную пластину.

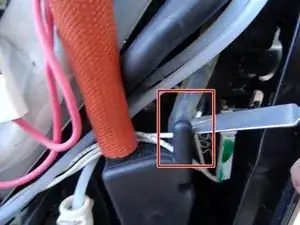

С помощью плоского инструмента отсоедините сливной шланг слева.

Удалите два винта с крестообразным шлицем, фиксирующих боковую часть верхней опорной пластины поршня.

Винты находятся в глубоких отверстиях.

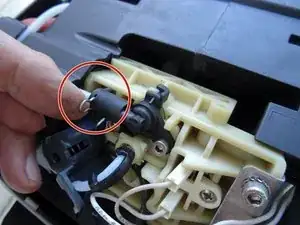

Поршень крепится к серой пластиковый детали маленьным фиксирующим кольцом. Отодвиньте фиксатор в сторону и уберите его в безопасное место.

Переверните поршень. В самом центре находится утопленный винт Torx T10. Выверните его.

Выверните два винта с крестообразным шлицем на поршне и снимите чёрную крышку.

Снимите большое уплотнительное кольцо (O-ring) с поршня.

Выверните один винт с крестообразным шлицем в центре поршня.

Осторожно снимите плунжер. Обратите внимание на пружины внутри.

Также обратите внимание на пружину с клапанной сферой. При сборке шарик должен быть направлен вверх.

Переверните поршень и снимите присоединённые элементы:

Выверните два винта с крестообразным шлицем на клапане и снимите клапан.

Выверните два винта с внутренним шестигранником (2 мм) на соединительной муфте и снимите муфту.

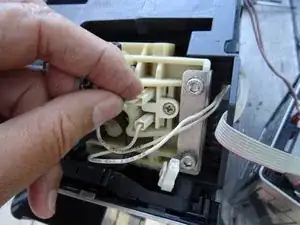

Выверните один винт с крестообразным шлицем на микропереключателе и поднимите микропереключатель наружу.

Тщательно обезжирьте и удалите накипь со всех деталей. По возможности замените уплотнительные кольца. Смажьте их и соберите верхний поршень заново.

Обратите внимание на клапан: плунжер направлен вверх.

Набор обслуживания содержит в общей сложности 18 уплотнений для верхнего поршня и ещё два для нижнего поршня.
