Как удалять накипь и обслуживать эспрессо-машину Gaggia Classic

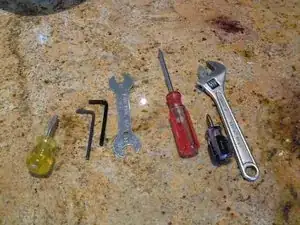

Инструменты, которые вам понадобятся (слева направо):

1 плоская отвертка

2 шестигранных ключа, один маленький, один больше

накидной ключ 13 мм тонкий

2 крестовые отвертки #1 (одна короткая, одна длинная).

один разводной ключ

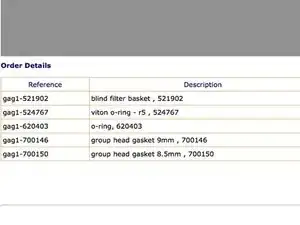

Детали с coffeeparts.com (в 2009 году). Сегодня coffeeparts.com.au по‑прежнему продаёт запчасти для эспрессо‑машин Gaggia, но я больше не живу в Австралии, поэтому не покупаю у них.

Сначала отключите сетевой шнур эспрессо‑машины.

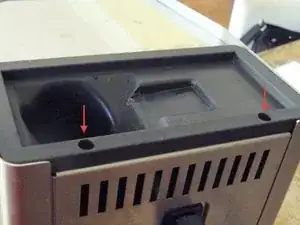

Верхняя крышка машины снимается после выкручивания двух винтов с крестовой головкой (см. красные стрелки для местоположения).

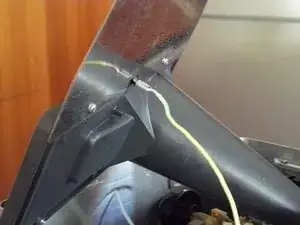

Будьте осторожны — к подогревателю чашек прикреплён провод заземления.

Следующий шаг — аккуратно снять провод заземления с подогревателя чашек. Тяните за металлическую клемму, а не за пластиковую оплётку провода.

Теперь можно снять верхнюю крышку машины.

Дальше нужно отключить электрические соединения (жгут проводов).

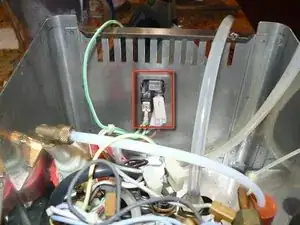

Начните с разъёмов на задней части машины. Провод заземления (жёлто‑зелёный) находится слева.

Используйте маркер, чтобы пометить два питающих провода — так будет проще при сборке. Обязательно тяните за пластиковую клемму, а не за кабель.

Чтобы вынуть кабели из переднего выключателя, проще начать с того, что протолкнуть переключатель через переднюю панель машины.

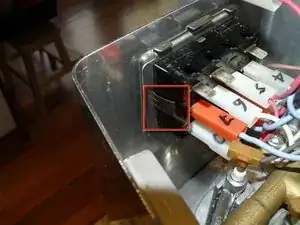

Нажмите на защёлки по обеим сторонам блока переключателя и аккуратно протолкните его наружу.

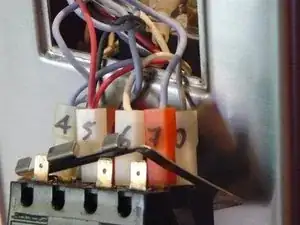

Убедитесь, что вы пометили каждый разъём. Можно воспользоваться схемой проводки, если вы забудете, но с метками собрать проще.

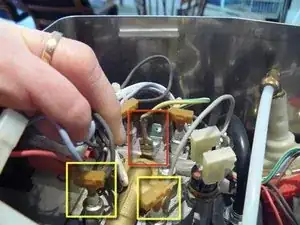

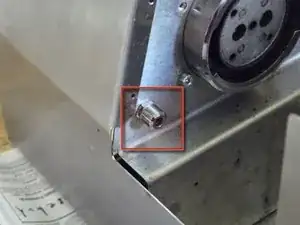

К верхней части насоса прикреплён провод заземления, его также следует отсоединить — отмечено красным прямоугольником на фото.

Разъёмы нагревательного блока (две из них отмечены жёлтыми прямоугольниками на фото) СНИМАТЬ НЕ НУЖНО.

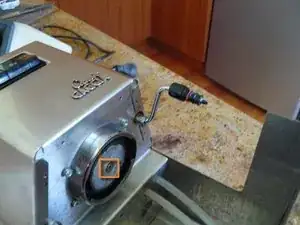

Хорошая идея — снять ситечко душа сейчас, если вы ещё этого не сделали. Оно держится одним винтом с крестовой шлицей, как показано.

Если у вас есть средство для удаления накипи, оставьте винт и ситечко для замачивания в нём на время работы.

Снимите узел насоса, выкрутив два винта с крестовой головкой по обеим сторонам насоса. Сдвиньте насос вправо, чтобы он не мешал на следующем этапе.

(TODO: фото)

Теперь отсоедините трубку, ведущую к переливной трубе. Найдите внешний соединитель переливной трубы.

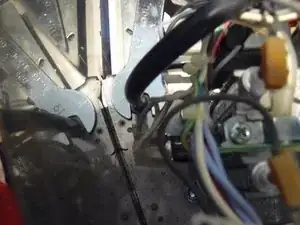

Используйте накидной ключ 13 мм, чтобы зафиксировать внутреннюю часть, пока вы ослабляете внешний соединитель.

Этот шаг гораздо проще, если предварительно сдвинуть насос в сторону (см. шаг 9).

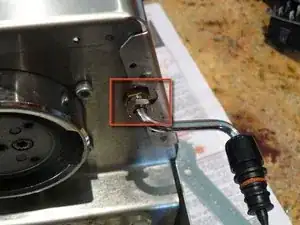

Снимите насадку для вспенивания молока, открутив болт, который её держит.

Аккуратно отведите насадку от машины.

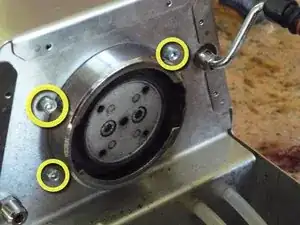

Выверните четыре болта, удерживающие блок бойлера в корпусе машины. Для этого понадобится меньший шестигранный ключ. (на диаграмме видно только три болта, четвёртый скрыт).

Аккуратно выньте из основания машины узел насоса и блок бойлера. Если что‑то застряло, проверьте предыдущие шаги, возможно вы что‑то пропустили.

В этот момент из бойлера может вытекать жидкость, приготовьтесь к этому!
