DeLonghi ESAM xxxx - (Different Types) Установка регулятора давления

Отключите вилку питания!

Снимите поддон для капель, резервуар для воды и контейнер для жмыха.

Задняя и боковые панели крепятся шестью винтами с крестовой шлицем PH2. Выверните их.

Сдвиньте правую боковую панель примерно на 2 см назад.

Затем снимите её.

Левая сторона немного застряла. Поместите пластиковый демонтажный инструмент в зазор между передней и левой боковой панелями над отверстием для резервуара воды. Немного расширьте зазор.

Затем вставьте инструмент в зазор между передней и левой боковой панелями под отверстием для резервуара воды. Увеличьте зазор и сдвиньте боковую часть примерно на 2 см назад.

Выньте левую боковую панель.

Снимите заднюю панель.

Передняя панель закреплена четырьмя винтами PH2, по два слева и справа. Выверните их.

Используйте пластиковый демонтажный инструмент, чтобы отжать паровой кран.

Осторожно потяните переднюю панель примерно на 1 см вперёд, чтобы образовался зазор между верхней крышкой и передней панелью,

Не тяните переднюю панель слишком далеко, она всё ещё подключена различными шлангами и кабелями.

Две винта PH2 удерживают крышку сзади. Выверните их.

Поднимите крышку вверх.

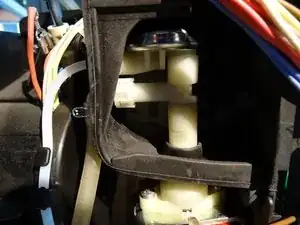

Старый предохранительный клапан — на первом фото уже расширившийся — накручен на помпу. Его заменяют комбинацией предохранительного клапана и клапана уравновешивания давления. Мембранный клапан гасит удары помпы, делая течение воды тише и ровнее.

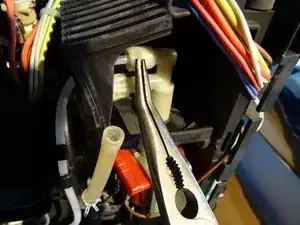

Снимите два шланга с клапана. Для более толстого шланга нужно сжать хомут плоскогубцами, сдвинуть его и затем можно снять шланг.

У более тонкого шланга сверху сначала нужно вытащить зажим, затем шланг легко выходит. На шланге может быть уплотнительное кольцо или он может застрять в клапане.

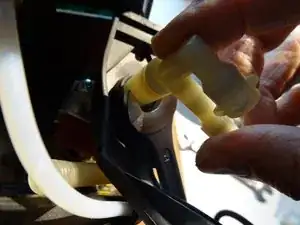

Слегка вытяните помпу из корпуса в её резиновом креплении. Наденьте рожковый ключ SW 12 на трубку помпы.

Затем выкрутите старый клапан.

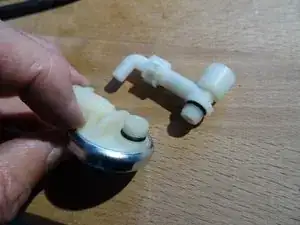

Убедитесь, что над резьбой на клапанах имеется уплотнительное кольцо, отмеченное жёлтым на фото.

Сначала вкрутите предохранительный клапан в трубку помпы. Не затягивайте слишком сильно.

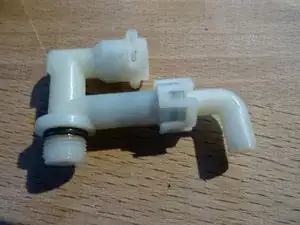

Затем вкрутите регулятор давления в предохранительный клапан.

Разместите два выхода один над другим.

Наденьте два шланга обратно. Обратите внимание также на более тонкую трубку и уплотнительное кольцо, по возможности установите новое кольцо.
