Замена модуля дисплея Samsung Gear 2
Перед выполнением этой процедуры Вы должны уверенно разбирать эти часы.
При приложении давления к небольшим гибким разъёмам следует проявлять осторожность, так как они легко повреждаются.
Если Вы не знакомы с разборкой, на этот ремонт потребуется примерно полчаса.
Шаг 1
Перед разборкой Gear убедитесь, что устройство выключено.
Чтобы снять каждый ремешок, найдите металлические защёлки по обеим сторонам задней части Gear.
Нажмите на металлическую защёлку и одновременно оттяните ремешок от корпуса Gear, пока он полностью не снимется.
Шаг 2
Снимите четыре винта 4,0 мм на задней панели Gear при помощи отвертки T5 Torx.
Шаг 3
Если крышка не отделяется полностью с одной стороны, подденьте устройство с другой стороны.
Шаг 4

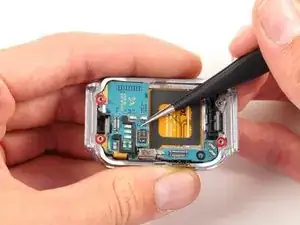

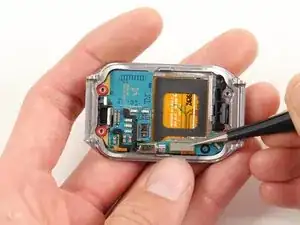

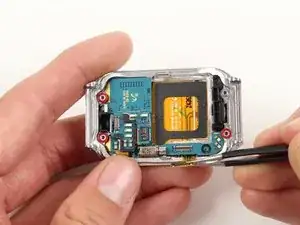

Используйте пинцет, чтобы захватить и осторожно приподнять металлическую пластину предохранительного ремня.
При снятии металлической пластины будьте осторожны, чтобы не порвать прикреплённую к ней оранжевую ленту.
При сборке совместите штифты металлической пластины для правильного восстановления крепления.
Шаг 5

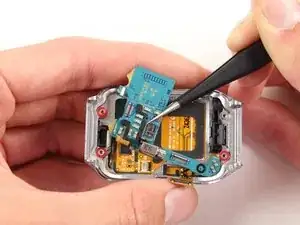

После снятия предохранительного ремня извлеките материнскую плату из Gear 2 с помощью пинцета.
Шаг 6
Когда материнская плата будет убрана, возьмите пластиковую лопатку и аккуратно нажмите на заднюю часть ЖК-дисплея. Один угол должен отщёлкнуться, что позволит вставить инструмент для раскрытия между дисплеем и рамкой. Осторожно снимайте экран с рамки, продолжая слегка давить с тыльной стороны экрана.

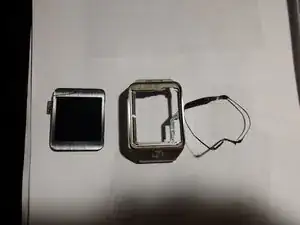

После отделения экрана от рамки протяните шлейф дисплея обратно через отверстие, через которое он проходит. Снимите экран. В результате у Вас останутся рамка и клейкое кольцо. (см. фото)
ПРИМЕЧАНИЕ Будьте осторожны, чтобы не порвать чёрное клейкое кольцо на дисплее.
Вам потребуется оригинальное клейкое кольцо, чтобы удержать новый экран на месте.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
