Замена материнской платы Samsung Gear 2 Neo
Если ваш инфракрасный порт перестал работать, оперативная память устройства не функционирует или если центральный элемент Gear 2 Neo перестал работать, то это руководство поможет заменить материнскую плату, в которую интегрированы все эти компоненты. Сложность составляет 3 из 10, и на выполнение потребуется около 5 минут.
Шаг 1

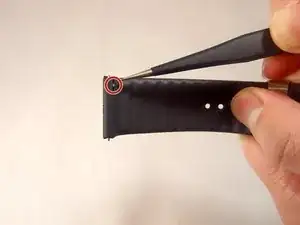

Снимите ремешок, сдвинув металлические штифты, расположенные с обеих сторон ремешка, и потяните ремешок на себя.
Шаг 2

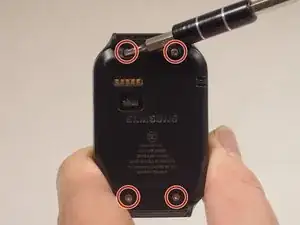

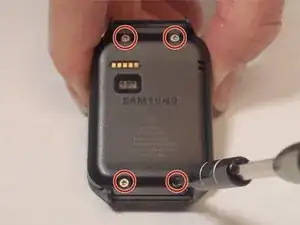

Используйте отвертку Torx T5, чтобы удалить 4 винта (0,4 мм), расположенные на задней панели часов.
Шаг 3

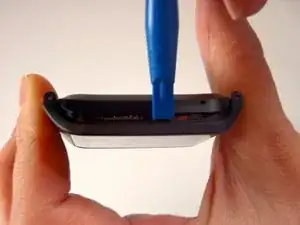

Вставьте инструмент для открывания между двумя половинками корпуса и проведите вдоль края часов, осторожно поддевая заднюю крышку от лицевой стороны часов.
Шаг 4

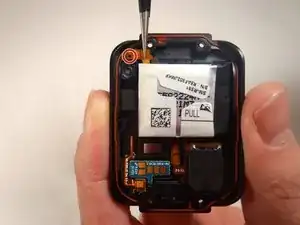

Используйте пинцет, чтобы аккуратно снять кабель батареи с задней крышки.
Избегайте повреждения золотых контактов на кабеле.
При сборке убедитесь, что желтая полоска возвращается на черный штифт.
Штифт отмечен и показан на картинке.

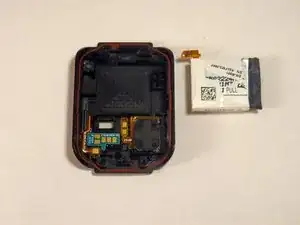

Потяните за вкладку с надписью "Потянуть", батарея извлечется прямо.
Шаг 5
Используя пластиковый инструмент для открывания, потяните вверх за соединитель гибкого кабеля. Он отсоединится от материнской платы, но останется прикреплённым к крышке, как шарнир.
Шаг 6
Рекомендуется использовать антистатический браслет при удалении материнской платы.

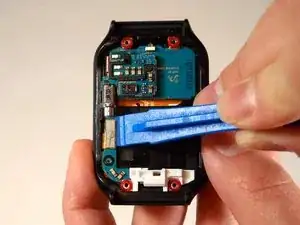

Поместите пластиковый инструмент для открывания под материнскую плату в этом месте. Осторожно подденьте материнскую плату от передней крышки. Она должна отпрыгнуть и освободиться от крышки.
К материнской плате подключен инфракрасный светодиод. Чтобы заменить инфракрасный светодиод, возможно, потребуется заменить всю материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
