Замена дисплея Samsung Galaxy Watch4 Classic

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

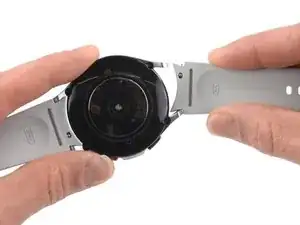

Снимите ремешок часов.

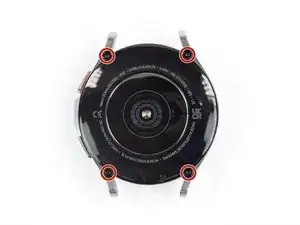

Используйте отвёртку Tri-point Y00, чтобы выкрутить четыре винта длиной 4,0 мм, фиксирующих заднюю крышку.

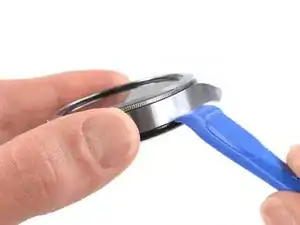

Вставьте инструмент для вскрытия в зазор между задней крышкой и металлическим корпусом.

Проверните инструмент, чтобы увеличить зазор.

Пока не пытайтесь полностью снять заднюю крышку. Гибкий кабель датчика всё ещё подключён к материнской плате.

Положите часы экраном вниз.

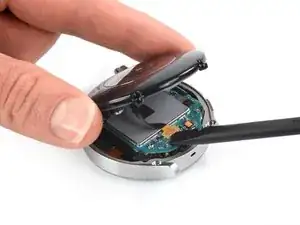

Осторожно откройте заднюю крышку, загнув её в сторону, противоположную образовавшемуся зазору.

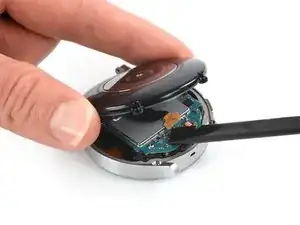

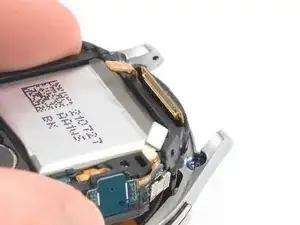

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель датчика от материнской платы.

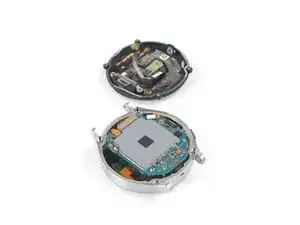

Снимите заднюю крышку.

Убедитесь, что резиновая прокладка не повреждена. Если повреждена, замените её новой при сборке для обеспечения водонепроницаемости.

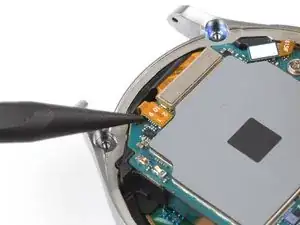

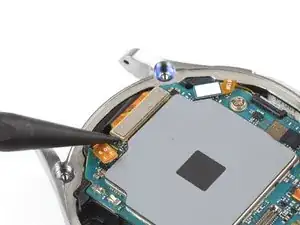

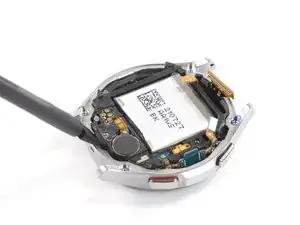

Используйте острый конец лопатки, чтобы отключить гибкий кабель датчика Холла.

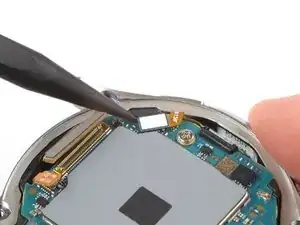

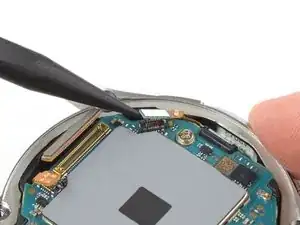

Используйте лопатку, чтобы отключить гибкий кабель дисплея.

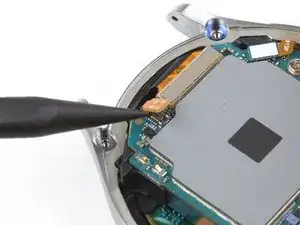

Используйте лопатку, чтобы отключить гибкий кабель кнопки бегунка.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 4,4 мм, фиксирующий материнскую плату.

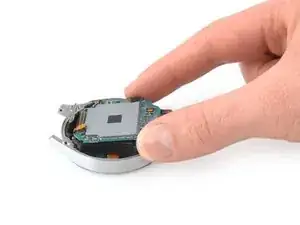

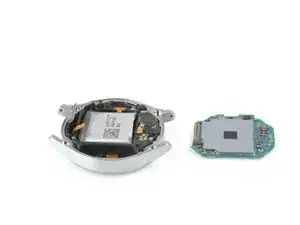

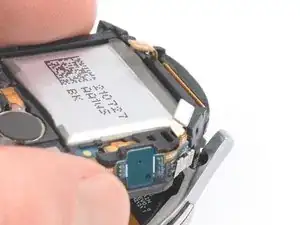

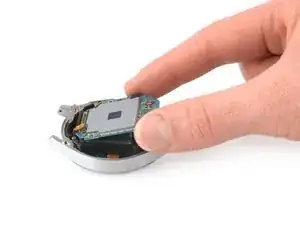

Используйте пальцы, чтобы поднять материнскую плату из сборки часов в направлении низа устройства.

При сборке убедитесь, что под материнскую плату не попадает ни один из гибких кабелей.

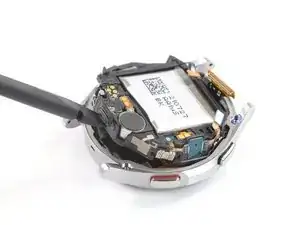

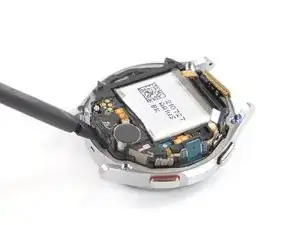

Поместите угол плоского конца лопатки в небольшое отверстие барометрического датчика с противоположной стороны от разъёма дисплея.

Поверните и наклоните лопатку, чтобы рычагом вывести центральную сборку из металлического корпуса.

Протяните гибкий кабель дисплея через отверстие в центральной сборке.

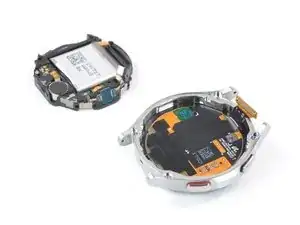

Снимите центральную сборку.

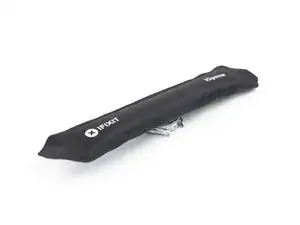

Нагрейте iOpener и приложите его к дисплею на две минуты, чтобы ослабить клей.

Если дисплей треснул, чтобы удержать осколки стекла, наклейте полоску ленты поверх стекла.

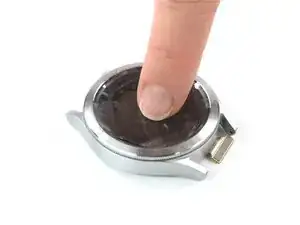

Используйте палец, чтобы аккуратно протолкнуть дисплей вниз через металлический корпус часов, отделяя его от рамки.

Снимите дисплей.
