Замена кнопки «Домой» в Samsung Gear 2

Перед разборкой Gear убедитесь, что устройство выключено.

Чтобы снять каждый ремешок, найдите металлические защёлки по обеим сторонам задней части Gear.

Нажмите на металлическую защёлку и потяните ремешок от корпуса Gear, пока он полностью не снимется.

Снимите четыре винта 4.0 мм на задней панели Gear с помощью отвёртки T5 Torx.

Найдите прямоугольный металлический разъём, соединяющий камеру с Gear.

С помощью пинцета аккуратно приподнимите и отсоедините металлическую пластину разъёма.

При обратной сборке подключите разъём камеры, аккуратно выровняв металлическую пластину и её контакты по исходному месту. Убедитесь, что он защёлкнулся, чтобы избежать плохого контакта и возможных повреждений.

С помощью пинцета аккуратно выньте камеру из её посадочного места в корпусе.

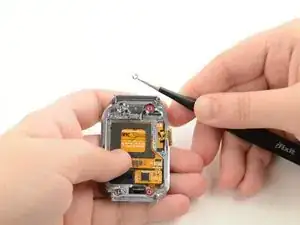

С помощью пинцета захватите и осторожно приподнимите металлическую пластину удерживающего ремня.

При снятии металлической пластины действуйте аккуратно, чтобы не порвать прикреплённую оранжевую ленту.

При сборке выровняйте контакты металлической пластины для правильного присоединения.

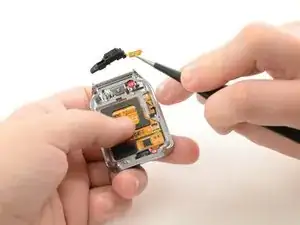

После снятия удерживающего ремня с помощью пинцета выньте материнскую плату из Gear 2.

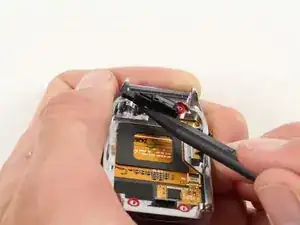

Вставьте лопатку в небольшой паз под чёрным модулем кнопки «Домой» и подденьте его от корпуса.

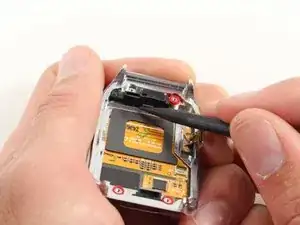

Поднимите модуль, чтобы отсоединить чёрную сборку.

Не порвите оранжевую ленту, которая удерживает модуль кнопки «Домой» прикреплённым к устройству.

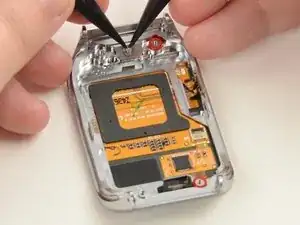

С помощью пинцета захватите оранжевый разъём, прикреплённый к корпусу модуля кнопки «Домой», и приподнимите, чтобы отделить его от клея.

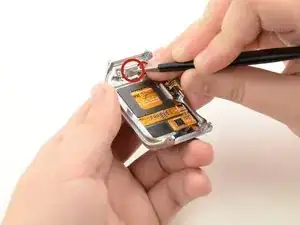

Используя две лопатки, установите заострённые концы по обеим сторонам U-образного фиксирующего кольца, расположенного под местом установки модуля кнопки «Домой».

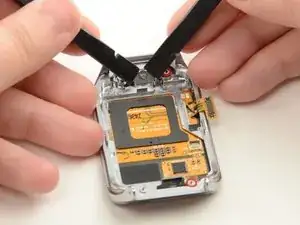

Снимите фиксирующее кольцо, одновременно нажав вниз с обеих сторон двумя заострёнными инструментами — кольцо должно отщёлкнуться.

Будьте внимательны — фиксирующее кольцо легко потерять.

Для установки кольца разместите его над штифтом кнопки с помощью пинцета так, чтобы открытая сторона располагалась на штифте. Затем используйте плоский конец лопатки и сильно нажмите на кольцо, чтобы защёлкнуть его на штифте, как показано на последней фотографии.

Используйте пинцет или лопатку, чтобы вытолкнуть штифт кнопки через отверстие.
