Замена аккумулятора Samsung Galaxy Watch5

Снимите часы с зарядного устройства и выключите их.

Снимите ремешок часов.

Используйте трёхзубую отвертку Tri-point Y00, чтобы выкрутить четыре винта длиной 4,1 мм, фиксирующие заднюю крышку.

Вставьте монтажный инструмент в зазор между задней крышкой и металлическим корпусом.

Поверните монтажный инструмент, чтобы ослабить уплотнительную прокладку и создать щель.

Не пытайтесь полностью снять заднюю крышку пока. Шлейф датчика всё ещё подключён к плате.

Положите часы экраном вниз.

Осторожно отведите заднюю крышку в створку в том месте, где вы создали щель.

Используйте лопатку, чтобы отсоединить шлейф датчика от платы, поддев пресс-коннектор прямо вверх из его разъёма.

При сборке это удобный момент включить устройство и протестировать ремонт перед его герметизацией.

Снимите заднюю крышку.

При сборке:

Убедитесь, что резиновая прокладка (обозначена красным) не повреждена. При повреждении замените её новой, чтобы сохранить водонепроницаемость.

Используйте лопатку, чтобы отсоединить шлейф дисплея, поддев разъём прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить шлейф кнопок, поддев разъём прямо вверх из его гнезда.

Используйте крестовую отвертку, чтобы выкрутить один винт длиной 4,4 мм, фиксирующий материнскую плату.

Используйте пинцет или пальцы, чтобы вынуть материнскую плату из корпуса часов, освободив два шлейфа.

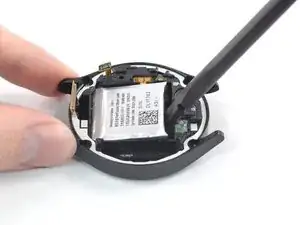

Вставьте лопатку в небольшой зазор между пластиковым каркасом и аккумулятором, напротив шлейфа дисплея.

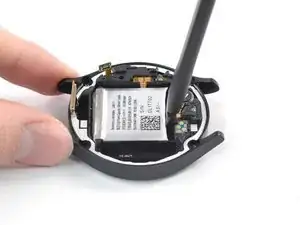

Осторожно подденьте аккумулятор и приподнимите его из посадочного места.

Аккумулятор приклеен к сердечнику слабым клеем. Если он кажется застрявшим, слегка разогрейте его с помощью iOpener или фена, чтобы размягчить клей под ним.

Не пытайтесь полностью извлечь аккумулятор пока — его разъём ещё приклеен к узлу.

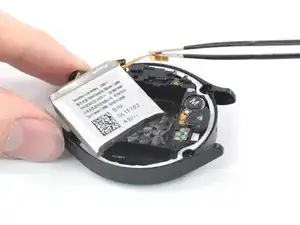

Поднимите аккумулятор настолько, чтобы получить доступ к приклеенному шлейфу разъёма.

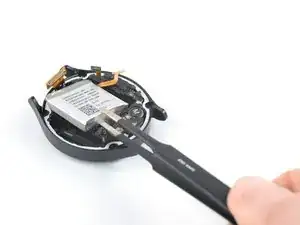

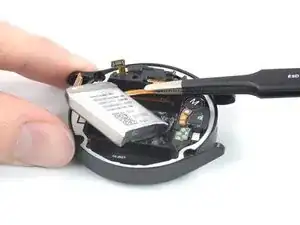

Используйте пинцет, чтобы отслоить разъём аккумулятора от рамки.

Скорее всего вы сможете повторно использовать существующий клей для крепления нового аккумулятора. Если он недостаточно липкий, используйте двухстороннюю или заранее вырезанную клейкую ленту.

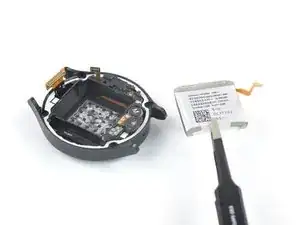

Используйте пинцет или пальцы, чтобы вынуть аккумулятор.

Не протыкайте и не разрезайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или загореться.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожароопасно. Замените его новым.

Чтобы установить новый аккумулятор:

Снимите старый клей с рамки пинцетом или пальцами.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань, чтобы удалить остатки клея.

Если у нового аккумулятора нет клеевого слоя, нанесите тонкую двухстороннюю ленту, например Tesa Tape, прямо в выемку аккумулятора там, где был старый клей.

Поместите новый аккумулятор в его выемку и плотно прижмите, чтобы закрепить.
