Замена дисплея Samsung Gear 2 Neo

Снимите ремешок, сдвинув металлические штифты, расположенные по обеим сторонам ремешка, и сняв ремешок.

Используйте отвёртку Torx T5, чтобы выкрутить 4 винта (0,4 мм), расположенные на задней крышке часов.

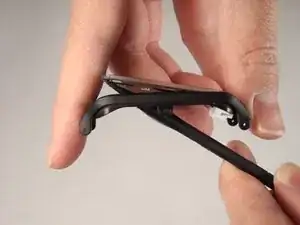

Вставьте инструмент для открывания между двумя половинами корпуса и проведите им вдоль кромки часов, аккуратно поддевая заднюю крышку, чтобы отделить её от лицевой части часов.

Используйте пинцет, чтобы отлепить ленточный кабель аккумулятора от задней крышки.

Избегайте повреждения золотых контактов на ленточном кабеле.

При сборке убедитесь, что жёлтая полоска защёлкивается обратно на чёрном штифте.

Штифт расположен и отмечен на фотографии.

Потяните за язычок с надписью «Pull» — аккумулятор поднимется вверх и выйдет прямо.

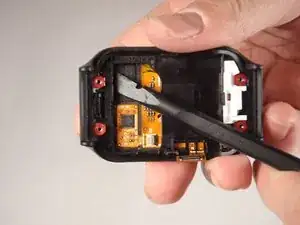

Используя пластиковый инструмент для открытия, подденьте и оттяните соединитель гибкого кабеля. Он отойдёт от материнской платы, но останется прикреплённым к крышке, как петля.

Рекомендуется использовать антистатический браслет при снятии материнской платы.

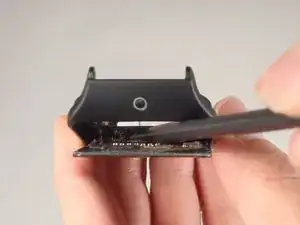

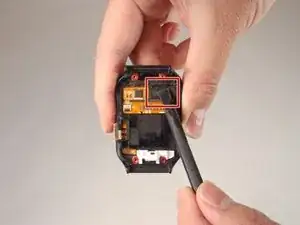

Поместите пластиковый инструмент для открывания под материнскую плату в указанном месте. Осторожно подденьте материнскую плату от передней крышки. Она должна отщёлкнуться и отделиться от крышки.

К материнской плате прикреплён инфракрасный светодиод. Для замены ИК-светодиода может потребоваться замена всей материнской платы.

Используйте лопатку и приложите давление к задней стороне AMOLED-дисплея.

Убедитесь, что вы остаетесь в отмеченной области, чтобы не повредить устройство.

Когда часть дисплея начнёт отделяться от передней крышки, разместите лопатку между дисплеем и передней крышкой.

Используйте лопатку, чтобы соскрести клей, расположенный с нижней стороны дисплея, который прикрепляет дисплей к передней крышке.

Будьте осторожны при выполнении этого шага, так как можно повредить дисплей и/или корпус, если работать неправильно.

После удаления клея приложите давление лопаткой к задней стороне AMOLED-дисплея; дисплей должен легко выйти.
