Замена модуля экрана Samsung Galaxy Watch5

Снимите часы с зарядного устройства и выключите их.

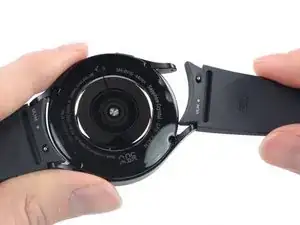

Снимите ремешок часов.

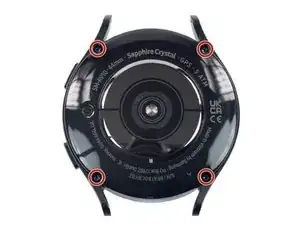

Используйте отвёртку Tri-point Y00, чтобы выкрутить четыре винта длиной 4,1 мм, крепящих заднюю крышку.

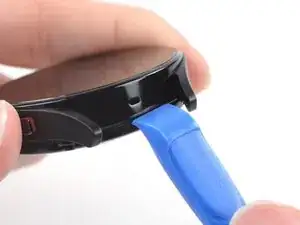

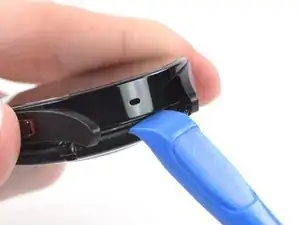

Вставьте инструмент для вскрытия в зазор между задней крышкой и металлическим корпусом.

Поверните инструмент для вскрытия, чтобы ослабить уплотнительное кольцо и увеличить зазор.

Пока не пытайтесь полностью снять заднюю крышку. Гибкий кабель сенсора всё ещё подключён к материнской плате.

Положите часы экраном вниз.

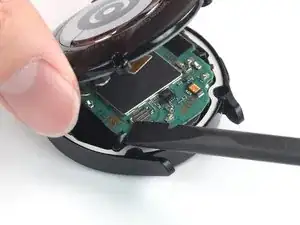

Осторожно откиньте заднюю крышку в образовавшийся зазор.

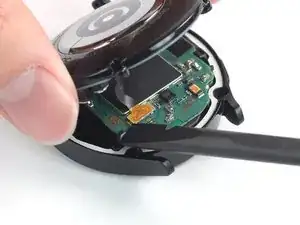

Используйте лопатку, чтобы отключить гибкий кабель сенсора от материнской платы, поддев разъём с защёлкой прямо вверх от его гнезда.

При сборке в этот момент рекомендуется включить устройство и проверить работоспособность перед окончательной герметизацией.

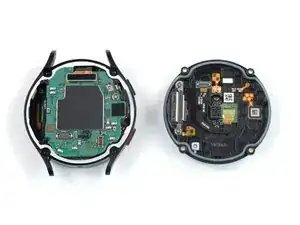

Снимите заднюю крышку.

При сборке:

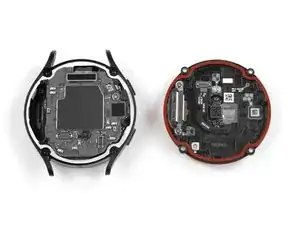

Убедитесь, что резиновое уплотнительное кольцо (обозначено красным) не повреждено. При наличии повреждений замените его новым, чтобы сохранить водонепроницаемость.

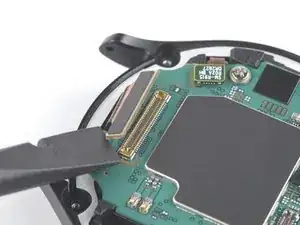

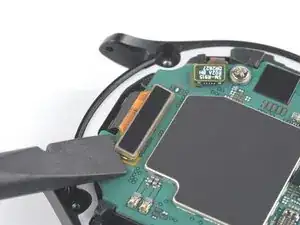

Используйте лопатку, чтобы отключить гибкий кабель дисплея, поддев разъём прямо вверх от его гнезда.

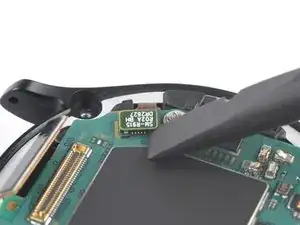

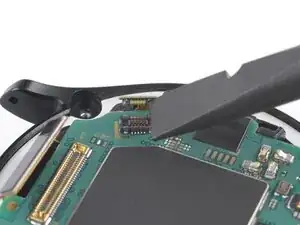

Используйте лопатку, чтобы отключить гибкий кабель кнопки, поддев разъём прямо вверх от его гнезда.

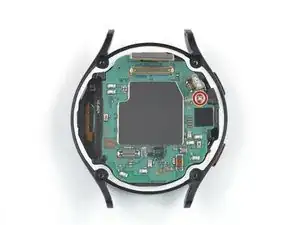

Используйте крестовую отвёртку, чтобы выкрутить один винт длиной 4,4 мм, крепящий материнскую плату.

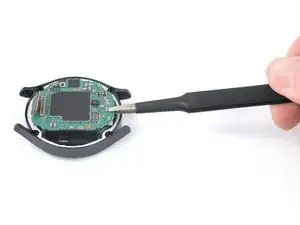

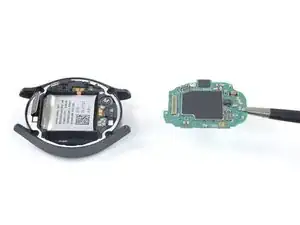

Используйте пинцет или пальцы, чтобы аккуратно поднять материнскую плату из корпуса, освободив два гибких кабеля.

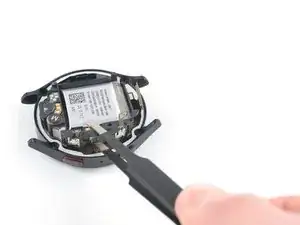

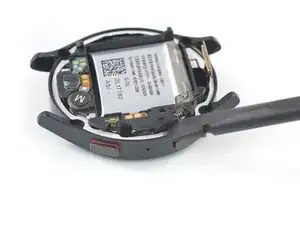

Поместите один угол плоского конца лопатки между основной сборкой и стороной рамки со шторками.

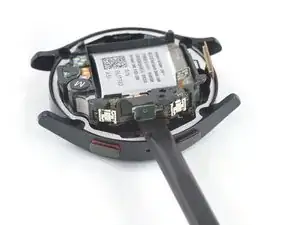

Поверните лопатку, чтобы рычагом вывести основную сборку из металлического корпуса.

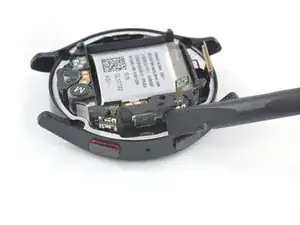

Когда зазор станет достаточно большим, поместите лопатку под основную сборку и приподнимите её.

Используйте пинцет или пальцы, чтобы снять основную сборку.

Не повредите батарею острыми инструментами. Проколотая батарея может выделять опасные химические вещества или загореться.

На корпусе остался только модуль экрана.
