Замена кнопки «Домой» в Samsung Gear 2 Neo

Снимите ремешок, сдвинув металлические фиксаторы, расположенные по обеим сторонам ремешка, и потянув ремешок с устройства.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта (0,4 мм), расположенные на задней части часов.

Вставьте инструмент для вскрытия между двумя половинами корпуса и проведите им по краю часов, аккуратно поддевая заднюю крышку и отделяя её от передней части корпуса.

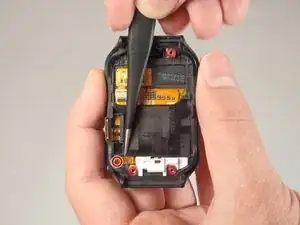

Используйте пинцет, чтобы отлепить ленточный кабель батареи от задней крышки.

Избегайте повреждения золотых контактов на ленточном кабеле.

При сборке убедитесь, что жёлтая полоска защёлкнулась обратно на чёрный штифт.

Штифт показан и отмечен на изображении.

Потяните за язычок с надписью «Pull» — батарея поднимется вверх и выйдет прямо.

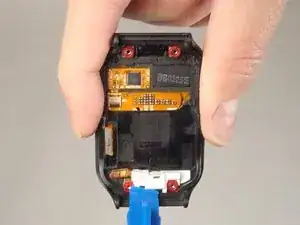

С помощью пластикового инструмента для вскрытия подденьте и приподнимите коннектор гибкого кабеля. Он отойдёт от материнской платы, но останется прикреплённым к крышке как петля.

Рекомендуется использовать антистатический браслет при снятии материнской платы.

Поместите пластиковый инструмент для вскрытия под материнскую плату в этом месте. Аккуратно подденьте материнскую плату и отделите её от передней крышки. Она должна выйти наружу и освободиться от крышки.

К материнской плате подведён инфракрасный светодиод. Для замены ИК-светодиода может потребоваться замена всей материнской платы.

Используя тонкий пинцет, потяните ленточный кабель кнопки «Домой» вверх и отведите его от передней крышки.

Как и у ленточного кабеля батареи, здесь есть штифт, фиксирующий контактную площадку. Он находится в отмеченной области. Однако в этой модели штифт оказался сломан.

Используя пластиковый инструмент для вскрытия, подденьте кнопку «Домой» и оторвите её от передней крышки.

Весь механизм кнопки «Домой» должен подняться и выйти наружу целиком.
