BT008 Разбор фитнес‑трекера

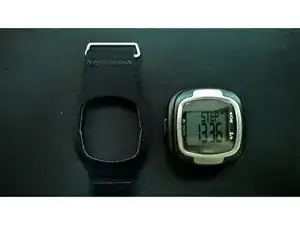

Само устройство.

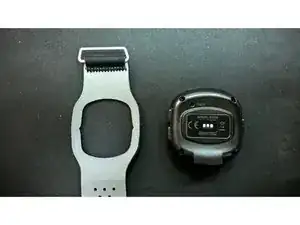

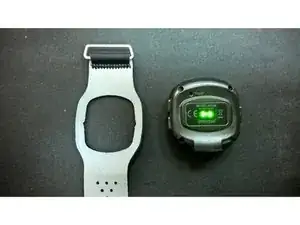

Снятие мягкого ремешка.

Устройство довольно хитрое. Оно отключает зелёные светодиоды измерения пульса, поэтому сложно сфотографировать их свечение.

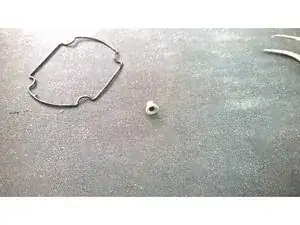

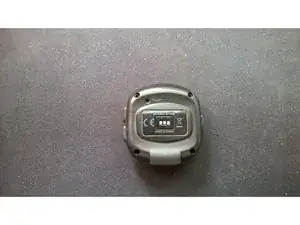

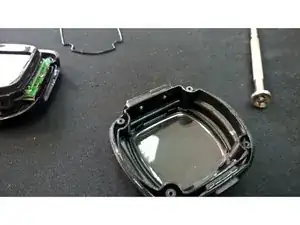

Выверните 4 винта в углах с задней крышки. Снимите крышку. Видна тонкая силиконовая шайба. Кнопки выглядят водонепроницаемыми.

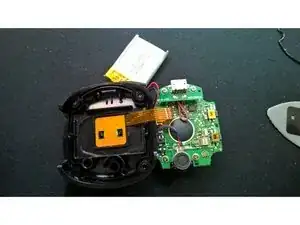

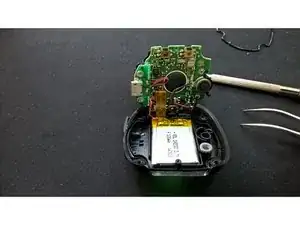

Удалите ещё один винт. Теперь видна батарея 100 мА·ч. Также под дисплеем виднеются некоторые модули. До них дойдём позже.

СЮРПРИЗ! Микроконтроллер защищён каплей эпоксидки.

USB‑разъём имеет только два провода для зарядки.

И кнопка сброса. Определённо не водонепроницаема. Так же как и заглушка USB‑порта. Зачем так тщательно защищать кнопки и уплотнение, если остальное не защищено?!

Батарея приклеена двухсторонним скотчем.

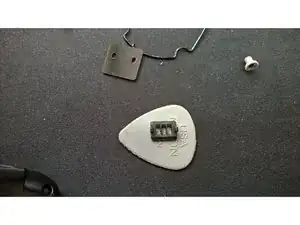

Отдельная пластиковая рамка для светодиодов фиксируется двумя защёлками, которые удерживаются пластиковой лепесткой. Довольно сложная конструкция.

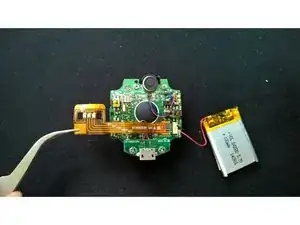

После снятия рамки. Гибкая печатная плата со светодиодами также закреплена на двухстороннем скотче. При снятии постарайтесь оторвать этот угол с большим куском меди.

Эти дорожки промаркированы, как мило.

Вибромотор прочно приклеен.

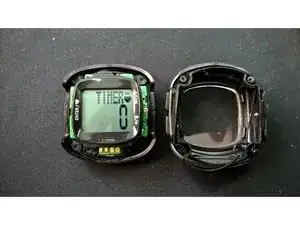

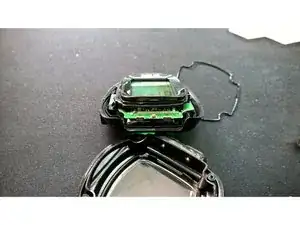

Пластиковая рамка удерживается двумя штифтами. Теперь снимите 4 винта, удерживающие панель.

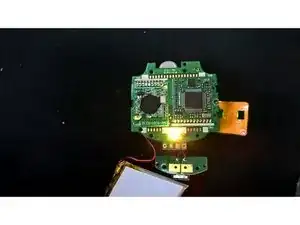

Под панелями находятся два модуля. Слева Bluetooth 4. Справа неизвестный модуль.

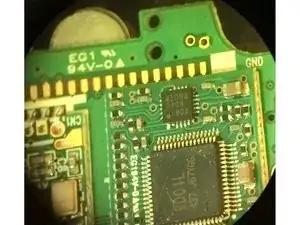

Фотография справа под микроскопом.

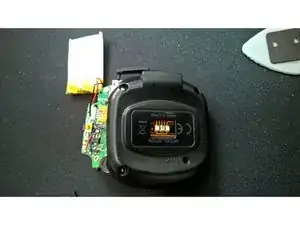

LCD‑панель работает нормально после сборки.
