Замена аккумулятора Samsung Galaxy Watch4 Classic
Используйте это руководство, чтобы заменить изношенный или неисправный аккумулятор в вашем Galaxy Watch4 Classic.
Если аккумулятор вздут, примите соответствующие меры предосторожности. Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой Galaxy Watch4 Classic. Это уменьшит риск опасного теплового события, если аккумулятор будет случайно повреждён во время ремонта.
Шаг 1
Перед началом ремонта снимите часы с зарядного устройства и выключите их.
Снимите ремешок с часов.
Шаг 2
Используйте отвертку Tri-point Y00, чтобы выкрутить четыре винта длиной 4.0 мм, фиксирующие заднюю крышку.
Шаг 3
Вставьте инструмент для раскрытия в зазор между задней крышкой и металлическим корпусом.
Поверните инструмент для раскрытия, чтобы создать щель.
Не пытайтесь пока полностью снять заднюю крышку. Гибкий кабель датчика всё ещё подключён к плате.
Шаг 4
Положите часы дисплеем вниз.
Осторожно откиньте заднюю крышку, сложив её в противоположную сторону от созданной щели.
Используйте плоский конец лопатки, чтобы поддеть и отключить гибкий кабель датчика от платы.
Шаг 5
Снимите заднюю крышку.
Убедитесь, что резиновая прокладка не повреждена. Если повреждена, замените её на новую при обратной сборке, чтобы сохранить водонепроницаемость.
Шаг 6
Используйте заострённый конец лопатки, чтобы отключить гибкий кабель датчика Холла.
Шаг 7
Используйте лопатку, чтобы отключить гибкий кабель дисплея.
Шаг 8
Используйте лопатку, чтобы отключить гибкий кабель кнопки-короны.
Шаг 9
Используйте крестовую отвертку, чтобы выкрутить винт длиной 4.4 мм, фиксирующий материнскую плату.
Шаг 10
Поднимите материнскую плату пальцами и вытащите её из корпуса часов в направлении к низу корпуса.
При обратной сборке убедитесь, что никакие гибкие кабели не зажаты под платой.
Шаг 11
Аккумулятор удерживается лёгким клеем.

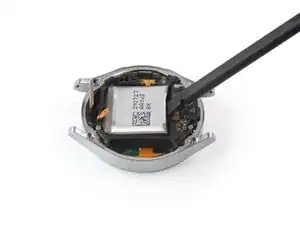

Поместите плоский конец лопатки в небольшой зазор между пластиковой рамкой и аккумулятором, напротив кабеля дисплея.

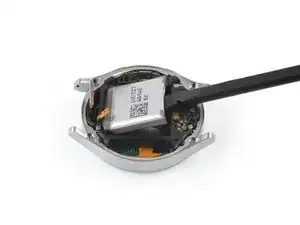

Осторожно подденьте аккумулятор и выведите его из гнезда.
Будьте внимательны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать тепловое событие.
Не пытайтесь пока полностью вынуть аккумулятор, так как его разъём всё ещё приклеен к основной сборке.
Шаг 12
Поднимите аккумулятор немного, чтобы получить доступ к приклеенному разъёму кабеля.
Используйте тупые пинцеты, чтобы поднять разъём аккумулятора, зафиксированный лёгким клеем.
Скорее всего вы сможете повторно использовать клей для закрепления нового аккумулятора. Если нет, замените его на двустороннюю или заранее вырезанную клейкую ленту.

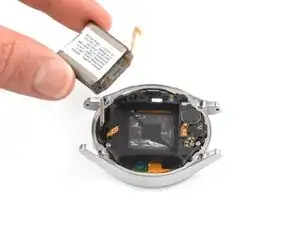

Снимите аккумулятор.
Заключение
Если возможно, включите устройство и проверьте ремонт до установки нового клея и герметизации.
Закрепите новый аккумулятор заранее вырезанной клейкой лентой или двусторонней лентой. Чтобы правильно его расположить, нанесите новый клей в корпус устройства в местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.
Для сборки устройства выполните действия в обратном порядке.
Для оптимальной работы калибруйте вновь установленный аккумулятор: зарядите его до 100% и продолжайте зарядку ещё минимум 2 часа. Затем используйте устройство до полной разрядки. Наконец, зарядите его без прерываний до 100%.
Отнесите электронные отходы на переработку к сертифицированному по стандарту R2 или e-Stewards пункту.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
