Снятие основной сборки Samsung Galaxy Watch4 Core

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Снимите ремешок с часов.

Используйте отвертку Tri-point Y00, чтобы выкрутить четыре винта длиной 4,0 мм.

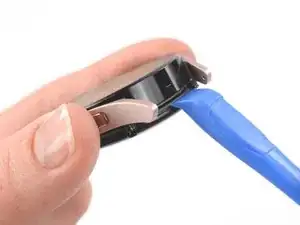

Вставьте инструмент для вскрытия в щель между задней крышкой и металлическим корпусом.

Поверните инструмент для вскрытия, чтобы создать зазор.

Не пытайтесь полностью снять заднюю крышку пока. Шлейф датчика все ещё подключён к плате.

Положите часы экраном вниз.

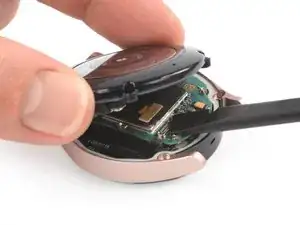

Осторожно откиньте заднюю крышку, сложив её в сторону, противоположную созданному зазору.

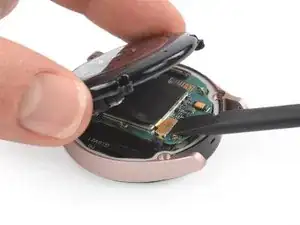

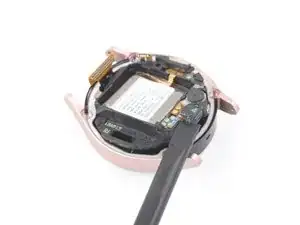

Используйте плоский конец лопатки, чтобы приподнять и отключить шлейф датчика от платы.

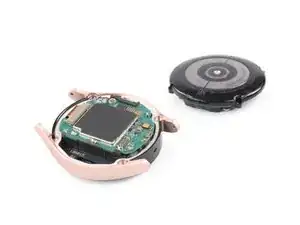

Снимите заднюю крышку.

Убедитесь, что резиновое уплотнение не повреждено. Если оно повреждено, замените его новым при сборке, чтобы сохранить водонепроницаемость.

Используйте крестообразную отвертку, чтобы выкрутить винт длиной 4,4 мм, крепящий плату.

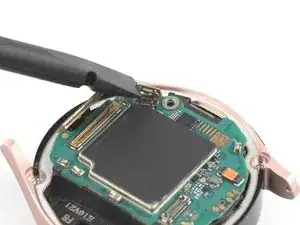

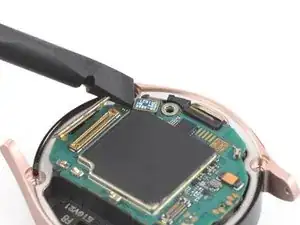

Используйте плоский конец лопатки, чтобы отсоединить шлейф дисплея.

Используйте лопатку, чтобы отключить шлейф кнопок коронки.

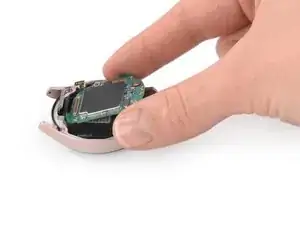

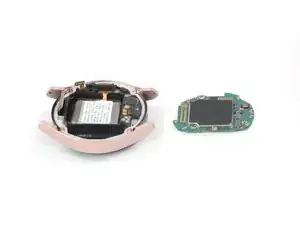

Поднимите плату пальцами из корпуса часов в направлении нижней части корпуса.

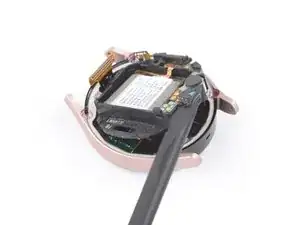

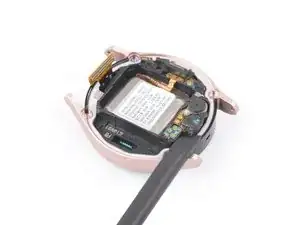

Подденьте угол плоского конца лопатки под пластиковую рамку, на стороне, противоположной разъёму дисплея.

Поверните и наклоните лопатку, чтобы поддеть основную сборку и вынуть её из металлического корпуса.

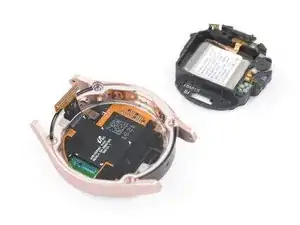

Снимите основную сборку.
