DJI Mini 3 Chip ID

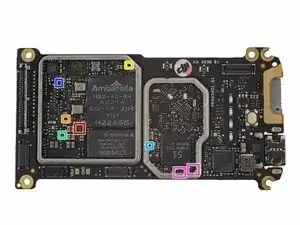

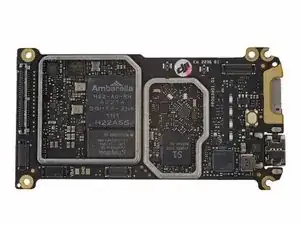

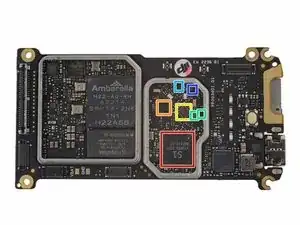

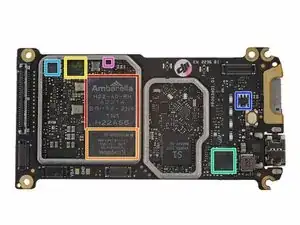

Ambarella H22-A0-RH H22 четырёхъядерный видео SoC

Kingston D1216ECMDXGME-U 256 МБ DDR3L SDRAM память

HDSC HC32F460JEUA 32‑битный микроконтроллер ARM Cortex‑M4

Qualcomm SMB2352–207 зарядное устройство для Li‑ion аккумулятора с двумя элементами

Monolithic Power Systems MP6507GQ драйвер шагового мотора с MOSFET

Silergy SY6280AAC распределительный силовой переключатель

OmniVision WAS7222Q 480 Мбит/с DPDT аналоговый переключатель

Texas Instruments TLV75901P LDO регулятор 1 A / настраиваемый

OmniVision WL2836D12 LDO регулятор 300 мA / 1.2 V

OmniVision WL2836D18 LDO регулятор 300 мA / 1.8 V

OmniVision WL2848D18 LDO регулятор 300 мA / 1.8 V

OmniVision WL2836D25 LDO регулятор 300 мA / 2.5 V

Nexperia 74LVC2T45 двухканальный преобразователь уровней питания

Nexperia 74LVC1G08 одно 2‑входное логическое И

Yangjie Electronic Technology YJQ1216A P‑канальный MOSFET

Возможно RF трансивер Leadcore S1

Kangxi Communication Technologies KCT8247HE-1 фронт‑энд модуль WLAN 2.4 ГГц

Kangxi Communication Technologies KCT8576N фронт‑энд модуль WLAN 5 ГГц

Вероятно Maxscend MXDx213 малошумящий усилитель

Вероятно Maxscend DPDT RF переключатель

Вероятно Maxscend MXD8622E SPDT RF переключатель

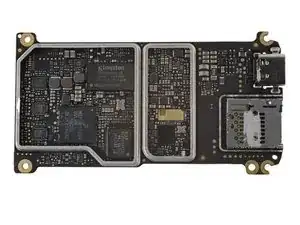

NXP Semiconductor MIMXRT1064DVL6B i.MX одноядерный прикладной процессор

Kioxia TC58NVG1S3HBAI6 256 МБ NAND флеш‑память

Kingston D1216ECMDXGME-U 256 МБ DDR3L SDRAM память

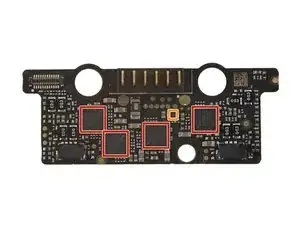

Monolithic Power Systems MP6543HGL трёхфазная силовая ступень

Silicon Content Technology SCT2260A синхронный понижающий DC‑DC конвертер 6 A

Silicon Content Technology SCT2230 синхронный понижающий DC‑DC конвертер 3 A

Monolithic Power Systems DC‑DC конвертер

OmniVision WAS7222Q 480 Мбит/с DPDT аналоговый переключатель

Texas Instruments TLV75901P LDO регулятор 1 A / настраиваемый

Возможно Linearin LTP3330 LDO регулятор 300 мA / 3.0 V

OmniVision WL2836D33 LDO регулятор 300 мA / 3.3 V

Nexperia 74LVC2T45 двухканальный преобразователь уровней питания

Yangjie Electronic Technology YJQ1216A P‑канальный MOSFET

Synaptics SYN43456PXKUBG однокристальный 5G WiFi 802.11ac с Bluetooth 5 и FM‑приёмником

Вероятно Maxscend MXD8622E SPDT RF переключатель

OmniVision WL2836D33 LDO регулятор 300 мA / 3.3 V

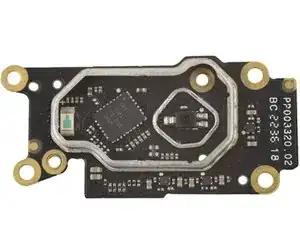

Texas Instruments OPT3101 аналоговый фронт‑энд датчика расстояния

SG Micro SGM2036-1.2 LDO регулятор 300 мA / 1.2 V

SG Micro SGM2036-1.8 LDO регулятор 300 мA / 1.8 V

SG Micro SGM2036-2.8 LDO регулятор 300 мA / 2.8 V

TDK‑InvenSense ICM-40609-D 6‑осевой MEMS акселерометр и гироскоп

Goertek SPL06-001 датчик давления и температуры

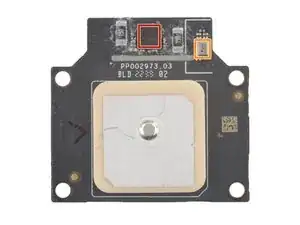

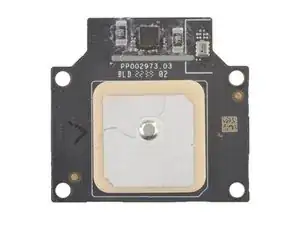

u‑blox UBX-M10050-KB GNSS приёмник

Maxscend MXDLN16TP GNSS малошумящий усилитель

OmniVision WL2848D18 LDO регулятор 300 мA / 1.8 V

OmniVision WL2836D33 LDO регулятор 300 мA / 3.3 V

Murata SAFFB1G56KB0F5F SAW‑фильтр BeiDou/Galileo/GLONASS/GPS

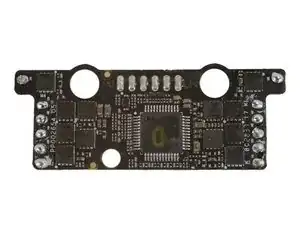

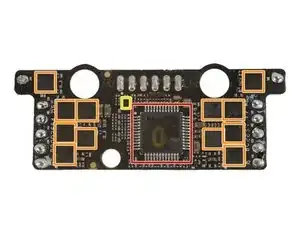

Texas Instruments DRV8328B драйвер затворов 3‑фазного BLDC

OmniVision WL2836D33 LDO регулятор 300 мA / 3.3 V

Spintrol SPC1168APE48 32‑битный микроконтроллер ARM Cortex‑M4

Vergiga VS3622DB двухканальный N‑канальный MOSFET 30 V

Nexperia 74LVC2T45 двухканальный преобразователь уровней питания

MEMSIC MMC5983MA 3‑осевой магнитометр

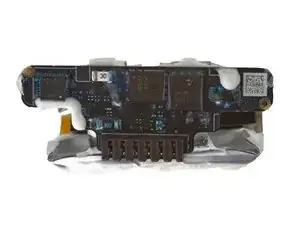

Texas Instruments BQ9003 индикатор заряда батареи (вероятно)

Advanced Power Electronics Corp. AP3N1R8MT N‑канальный MOSFET 30 V

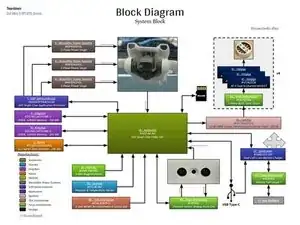

Предполагаемая блок‑схема основана преимущественно на доступных даташитах и наблюдаемой реализации в продукте.
