Замена основной платы DJI Mini 2
В этом руководстве показано, как успешно заменить основную плату внутри дрона DJI Mini 2.
Основная плата в DJI Mini 2 управляет взаимодействием остальных частей дрона и обеспечивает связь с пультом управления и подключённым смартфоном. Если основная плата повреждена, дрон не будет работать или подключаться к желаемому пульту и телефону. Для дополнительной информации о возможных причинах проблемы ознакомьтесь со страницей «Устранение неполадок» для этого устройства.
Для выполнения этого руководства необходимо использовать антистатические инструменты, чтобы не повредить материнскую плату или другие чувствительные компоненты.
После замены материнской платы потребуется откалибровать ваш DJI Mini 2. Некоторые процедуры калибровки можно выполнить через мобильное приложение DJI Fly, но для отдельных процедур, например калибровки подвеса, потребуется дополнительное программное обеспечение. Как калибровать подвес — смотрите видеоурок https://youtu.be/mu03HWXplM4
Шаг 1
Разверните DJI Mini 2 от себя так, чтобы вы смотрели на разъёмы для зарядки.
Откройте заднюю панель, поддев её пальцем.
Шаг 2
Сожмите фиксатор на аккумуляторе, чтобы освободить защёлку.
Выньте аккумулятор, потянув его прямо из отсека.
Шаг 3
Разверните плечи (лучи) дрона.
Установите дрон вниз корпусом на плоскую поверхность.
На устройстве должны быть наклейки, указывающие, как разворачивать опоры пропеллеров.
Шаг 4
Удалите четыре винта J000 длиной 5 мм возле каждого луча пропеллера.
Шаг 5
Переверните дрон обратно лицевой стороной вверх.
Используя лопатку для вскрытия и пальцы, подденьте и приподнимите верхнюю панель дрона по швам.
Шаг 6
Удалите два винта J000 длиной 5 мм, расположенных в отсеке аккумулятора и рядом с портами на задней части дрона.
Шаг 7
Снова переверните дрон.
С помощью инструментов для вскрытия и пальцев снимите нижнюю панель дрона.
Шаг 8

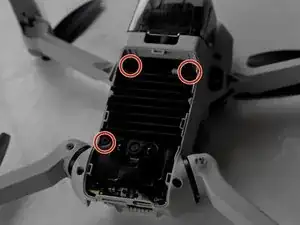

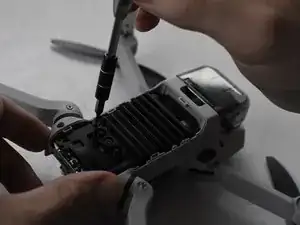

Удалите три винта J000 длиной 3 мм на чёрной пластине.
Шаг 9

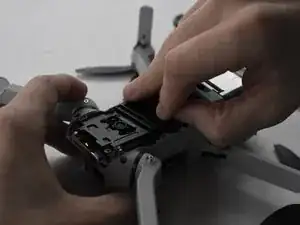

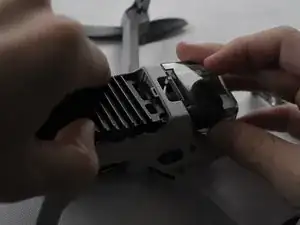

Снимите чёрную пластину пальцами, чтобы открыть доступ к основной плате.
Шаг 10
Старайтесь не трогать синюю теплопроводящую пасту, покрывающую два крупных элемента платы. Если паста будет повреждена или неровно распределена, её может потребоваться удалить и нанести заново. Для дополнительной информации смотрите руководство «Как правильно наносить теплопроводящую пасту».

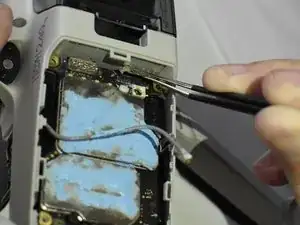

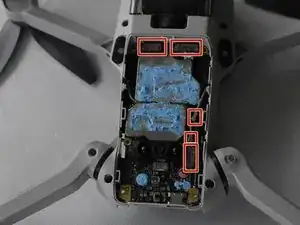

С помощью антистатических пинцетов с тупыми концами снимите 5 кабелей, подключённых к основной плате.
Шаг 11

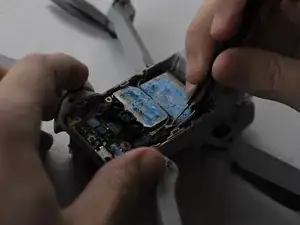

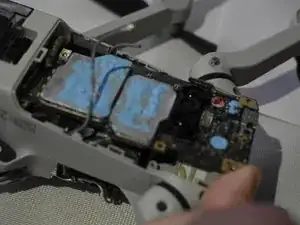

Используя антистатические пинцеты с тупыми концами и пальцы, аккуратно выньте основную плату из салазок дрона.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
