Замена подвесной камеры DJI Mini 2
В этом руководстве показано, как успешно заменить узел подвеса внутри дрона DJI Mini 2. Если вам нужна более подробная информация по разборке подвесной камеры для замены кабеля камеры или корпуса подвеса, посмотрите видеоинструкцию.
Подвесная камера — это камера, которая позволяет дрону записывать видео и делать фотографии. Она также может поворачиваться на месте, обеспечивая разные углы съёмки. Если подвесная камера повреждена, это помешает дрону корректно снимать фото и видео.
Для выполнения этого руководства требуются инструменты с защитой от статического электричества (ESD).
Если вы заменили узел подвеса, вам потребуется откалибровать ваш DJI Mini 2; для калибровки подвеса потребуется дополнительное программное обеспечение.
Как калибровать подвесную камеру смотрите это видеоурок https://youtu.be/mu03HWXplM4
Шаг 1
Поверните DJI Mini 2 от себя так, чтобы вы смотрели на зарядные порты.
Используйте палец, чтобы открыть заднюю панель.
Шаг 2
Прижмите фиксатор на батарее, чтобы освободить защёлку.
Вытяните батарею прямо из отсека.
Шаг 3
Разверните крылья дрона.
Установите дрон вверх дном на ровную поверхность.
На корпусе должны быть наклейки, показывающие, как развернуть опорные рычаги пропеллеров.
Шаг 4
Снимите четыре винта J000 длиной 5 мм возле каждого опорного рычага пропеллера.
Шаг 5
Переверните дрон обратно.
С помощью пластиковой лопатки для вскрытия и пальцев подденьте верхнюю панель дрона по швам.
Шаг 6
Удалите два винта J000 длиной 5 мм, расположенные в отсеке батареи и возле портов на задней части дрона.
Шаг 7
Снова переверните дрон.
Отожмите нижнюю панель дрона с помощью инструментов для вскрытия и пальцев.
Шаг 8
Снимите три винта J000 длиной 3 мм на чёрной пластине.
Шаг 9

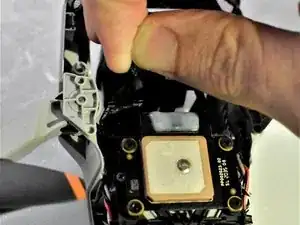

Пальцами снимите чёрную пластину, чтобы открыть доступ к основной плате.
Шаг 10
Старайтесь не нарушать голубую термопасту, покрывающую два крупных компонента на плате. Если паста повреждена или выглядит пятнисто, её может понадобиться удалить и нанести заново. Для получения подробностей обратитесь к руководству Как наносить термопасту.
С помощью антистатических пинцетов с тупыми концами снимите 5 кабелей, подключённых к основной плате.
Шаг 11
Используя антистатические пинцеты с тупыми концами и пальцы, снимите основную плату с каркаса дрона.
Шаг 12

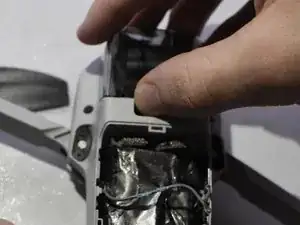

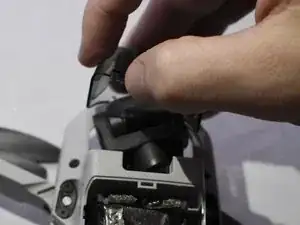

Снимите кожух камеры вручную.
Шаг 13

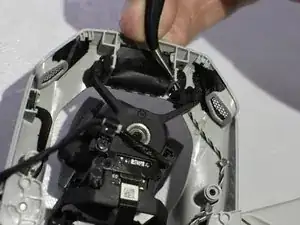

Протяните кабель, который ранее был подключён к основной плате и подключается к камере, через корпус.
Шаг 14

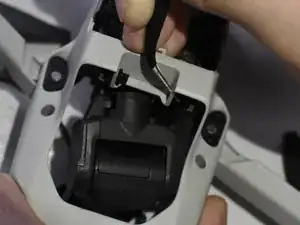

С помощью пинцета снимите четыре резиновые подушки крепления камеры с корпуса.
Шаг 15

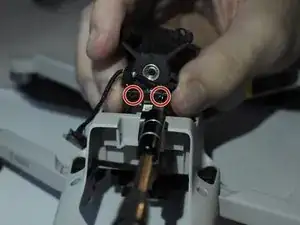

Отверткой J000 отвинтите два оставшихся винта длиной 3 мм, соединяющих камеру с корпусом.
Снимите камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
