Замена камеры Udi Discovery U818A FPV
Поврежденная камера может значительно ограничить функциональность вашего дрона; однако, следуя этим простым шагам по замене камеры, вы снова сможете снимать видео и фотографии в кратчайшие сроки. Для выполнения этой задачи вам понадобится крестовая отвертка размера PH00.
Шаг 1
Положите дрон на спину, с лопастями, направленными вверх.

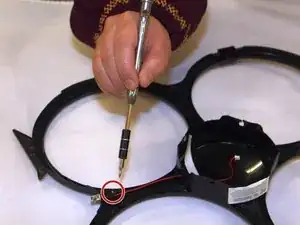

С помощью отвертки PH00 открутите единственный винт диаметром 2 мм, расположенный на корпусе дрона, который соединяет фары и проводку с центром рамки дрона.
Шаг 2
Удерживайте одну из лопастей одной рукой, а другой рукой держите раму дрона.

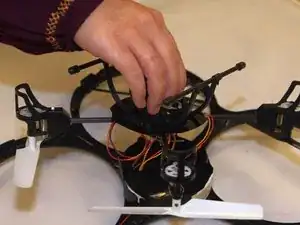

Упорно потяните лопасть вверх, чтобы отделить её от корпуса дрона.
Повторите этот процесс, чтобы снять три другие лопасти.
Шаг 3

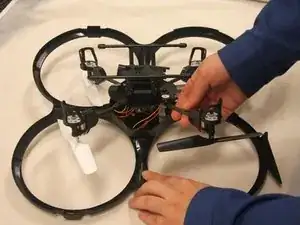

Осторожно снимите корпус дрона с рамы.
Шаг 4

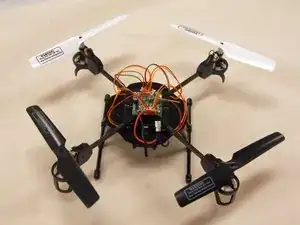

Переверните корпус дрона на лопасти так, чтобы провода и материнская плата были направлены вверх.

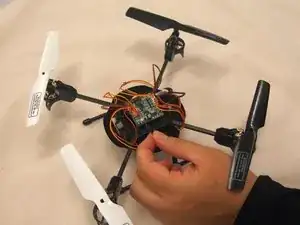

Отсоедините черные и синие провода камеры от материнской платы.
Вам может понадобиться использовать острый металлический предмет, чтобы ослабить красный пластилин, который удерживает соединители вместе.
Шаг 5
Будьте осторожны, отделяя камеру от лопастей и корпуса дрона — пластик хрупкий и может сломаться, что приведет к травме руки.

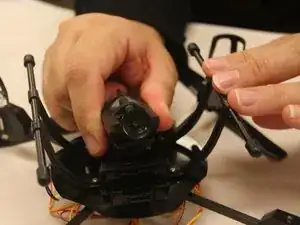

Отковырните камеру от основного корпуса дрона.
Используйте лопатку для дополнительного рычага, если детали не отделяются легко.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
