Замена мотора Sky Viper v950HD на мотор с быстрым разъемом

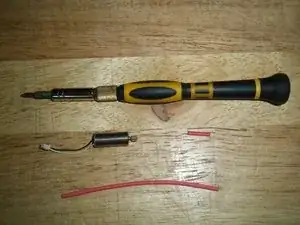

Вам понадобится отвертка Phillips PH0, термоусадочная трубка, подходящая для тонкого провода, тепловая пушка или зажигалка, женский мини-JST разъем и новый или извлечённый мотор (моторы WLToys V949 подходят).

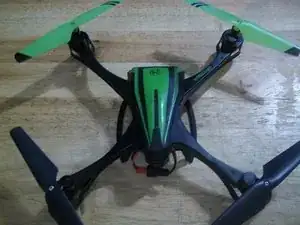

Переверните Viper. В моём Viper нет камеры, потому что она повреждена, не забудьте её снять.

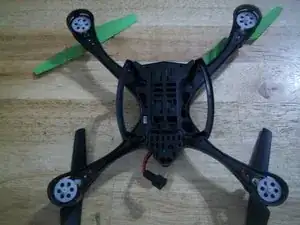

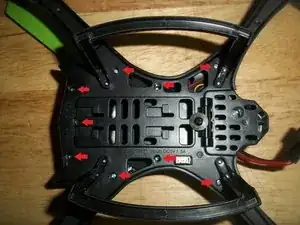

Удалите 9 винтов, удерживающих нижнюю панель/держатель аккумулятора.

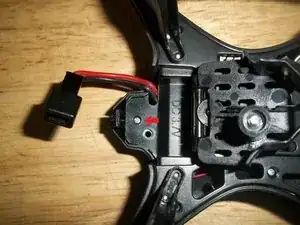

Удалите ещё один винт в отсеке аккумулятора.

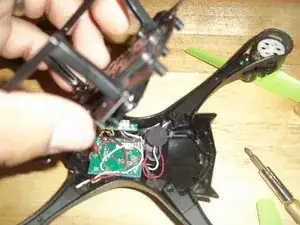

Медленно снимите нижнюю крышку.

Она должна сняться полностью без особых усилий.

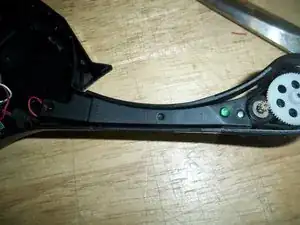

Затем удалите винт, удерживающий крышку луча/держатель светодиода.

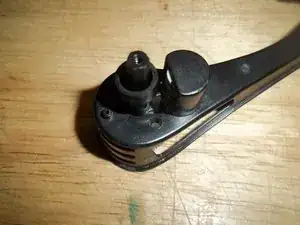

Снимите пропеллер и проставку.

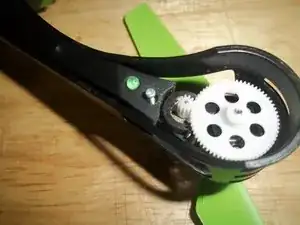

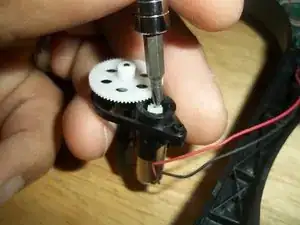

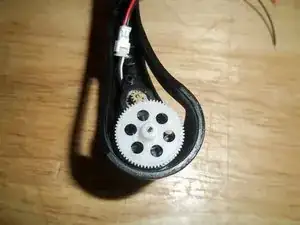

Поверните шестерню, пока не увидите два винта, как на фото, и выкрутите их. Они могут не легко выходить из шестерни, поэтому будьте осторожны, чтобы не потерять их.

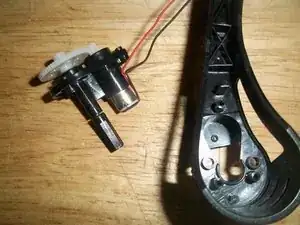

Медленно выньте узел шестерни и мотора.

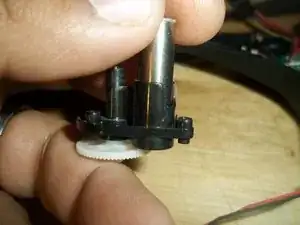

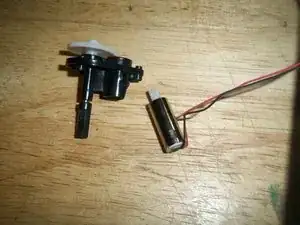

Осторожно вытолкните мотор со стороны шестерни.

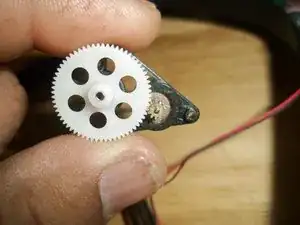

После извлечения вы можете проверить шестерни и снять маленькую шестерню с мотора на случай, если она пригодится позже.

Новая шестерня от WLToys V949 уже должна иметь металлическую шестерню, которая совпадёт с текущим шестерёнчатым венцом.

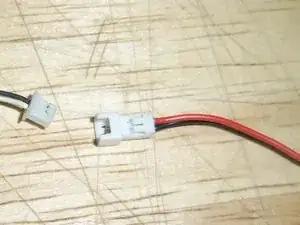

Плотно насадите её на место и подключите мини-JST разъем.

Установите весь узел обратно и закрутите винты на местах.

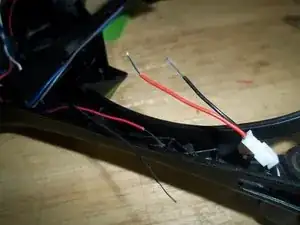

Обрежьте провода со смещением и зачистите изоляцию на всех проводах.

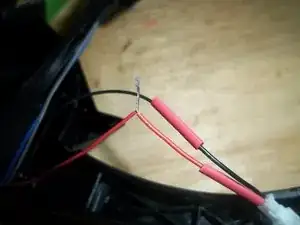

Наденьте небольшой кусок термоусадки длиной около 14 мм на провод, совместите чёрный с чёрным и красный с красным и скрутите провода вручную.

Надвиньте термоусадку на оголённые провода и нагрейте её, чтобы зафиксировать соединение и предотвратить его расхождение.

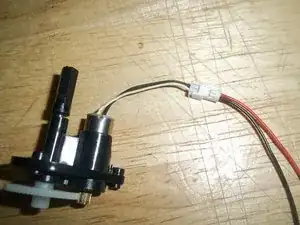

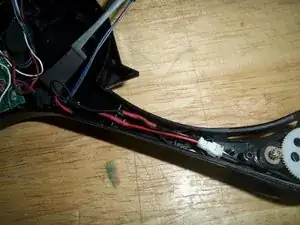

В предыдущем шаге я заменял мотор с красным и чёрным проводами, а так выглядит мотор с белым и красным проводами после подключения.

Осторожно уложите провода вдоль внутренней стороны луча и установите крышку обратно.

Убедитесь, что провода не находятся в местах, где они могут быть зажаты или повреждены при сборке.

Теперь вы готовы всё собрать обратно — у вас получился Sky Viper с заменяемыми моторами.
