Ремонт насоса распылителя Rubbermaid Reveal

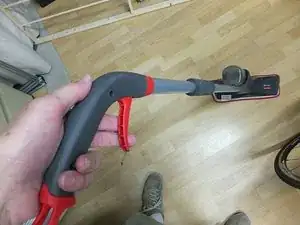

Курок начинает работать с перебоями — заедает, возвращается медленно или не возвращается вовсе. Из сопла распылителя у основания камеры насоса не выходит распыление.

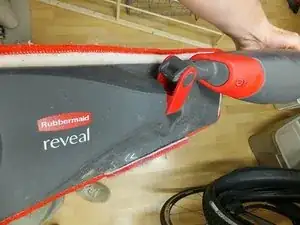

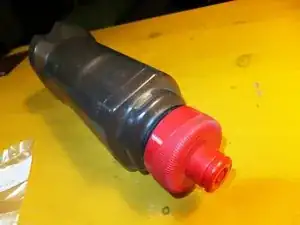

Обратите внимание на фото 2: красная втулка корпуса насоса и крошечное отверстие распылителя.

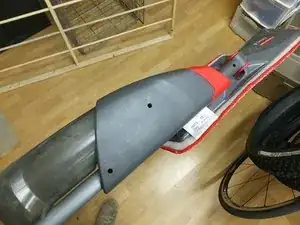

Вам понадобится длинная тонкая крестовая отвёртка. У Reveal три винта, удерживающие основной корпус насоса. Видны два на корпусе и один там, где шток соединяется с поворотной частью швабры.

После удаления винтов корпус насоса можно раскрыть. Используйте металлическую лопатку или тонкую плоскую отвёртку и действуйте медленно — не следует резко взламывать корпус, чтобы не повредить детали.

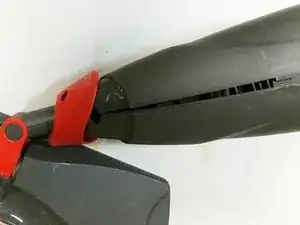

Внимательно следите за внутренними деталями. Нужно будет сдвинуть вниз втулку корпуса сопла распылителя (красную), которая также удерживает две панели корпуса насоса на месте.

ПРИМЕЧАНИЕ! Нет необходимости полностью разделять корпус насоса до самого низа, где шток соединяется с красным поворотным узлом для головки швабры. Этот винт нужно лишь достаточно ослабить, чтобы можно было отделить основную часть корпуса выше него.

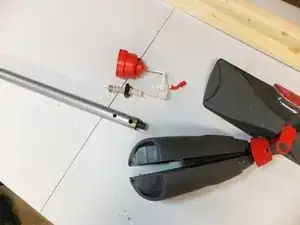

Разложите детали так, как показано на фото. Важно понимать, как эти простые детали взаимодействуют. Нет необходимости полностью разбирать каждую мелкую деталь.

Полезно знать, что красный конусообразный элемент присоединяется к внешней ёмкости для жидкости (куда вы наливаете моющее средство).

Серебристый стержень с двумя отверстиями — это ручка швабры. Она присоединяется к поршню/штоку насоса. Учтите это при последующей сборке.

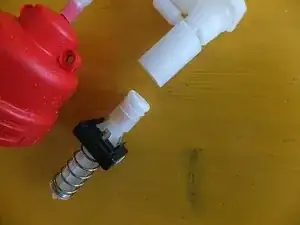

Проблема в том, что пластиковый поршень/шток насоса заедает в цилиндре. Используйте наждачную бумагу зернистостью 120 и РАВНОМЕРНО отшлифуйте окружность головки поршня и два ребра ниже неё. Проверяйте. Повторяйте до тех пор, пока движение не улучшится, но НЕ будет потери всасывания.

На фото 2 показан поршень/шток после шлифовки — он хорошо работает в цилиндре и при этом снимать слишком много материала не пришлось — не следует удалять излишний материал. Поверхность не должна быть идеально гладкой, но грубая и неравномерная шлифовка приведёт к потере всасывания. Шлифуйте понемногу и проверяйте после каждой попытки.

Когда результат вас устроит, нанесите немного вазелина вокруг головки поршня и ребер.

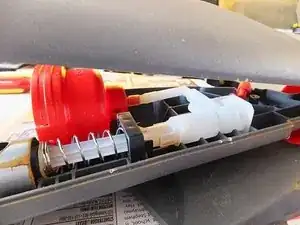

Удерживая раскрытый корпус насоса, совместите детали насоса с пазами внутри. Это несложно и становится понятным по мере установки — действуйте медленно.

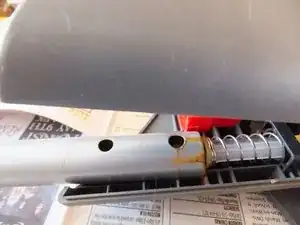

Обратите внимание на 2‑й и 3‑й фото: шток швабры (соединяющий ручку с корпусом насоса) содержит внутренний стержень, который присоединяется к поршню/штоку, чтобы перемещать его вверх/вниз в цилиндре. Он должен правильно соединяться с верхней частью поршня/штока и правильно сесть в корпус насоса.

Проверьте сборку, просто совместив две половины корпуса насоса — они должны плотно прилегать, и курок должен плавно приводить насос в действие.

Когда убедитесь, что всё внутри правильно расположено, соберите корпус насоса, аккуратно совместив его так, чтобы не было зазоров и весь узел насоса был надёжно установлен. Затяните винты.

Уплотнительное кольцо для вашего конкретного устройства может отличаться (в некоторых комментариях встречаются сомнительные рассхождения по типам устройств). Измерьте его или обратитесь к продавцу уплотнительных колец для измерения.

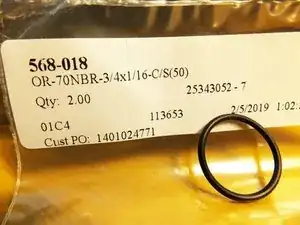

Уплотнительное кольцо, использованное в этом руководстве — 568-018 / OR-70NBR-3/4x1/16-C/S(50) — работает прекрасно!
