Замена управляющего клапана на колунах для бревен Toro 22618HD 2019

Прежде чем начать, убедитесь, что двигатель выключен и охладился до температуры, безопасной для прикосновения.

Возьмитесь за пластиковый кожух на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Переключите красный тумблер двигателя в положение OFF.

Поверните рычаг топливного крана в положение OFF.

Используйте головку на 3/8 дюйма, чтобы открутить три болта, крепящие управляющий клапан к кронштейну клапана.

Используйте головку на 9/16 дюйма, чтобы открутить два болта, крепящие кронштейн управляющего клапана к раме.

Снимите кронштейн управляющего клапана.

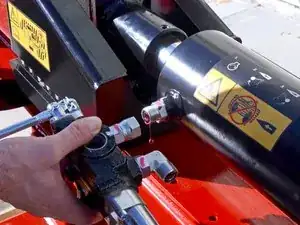

В шлангах, подключённых к управляющему клапану, останется гидравлическая жидкость, которая может капать во время следующих операций.

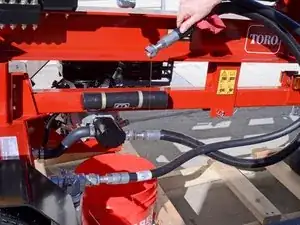

Подставьте ведро под устройство, под управляющим клапаном, чтобы поймать капающую гидравлическую жидкость.

Держите под рукой тряпки, чтобы остановить протечки и очистить поражённые участки.

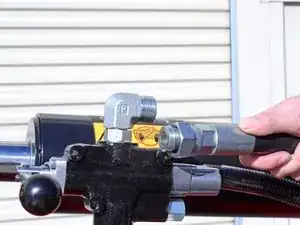

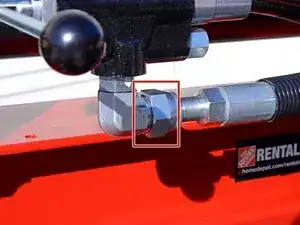

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую выходной шланг к угловому штуцеру на верхней части управляющего клапана.

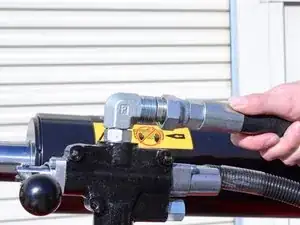

Снимите выходной шланг с верхнего углового штуцера.

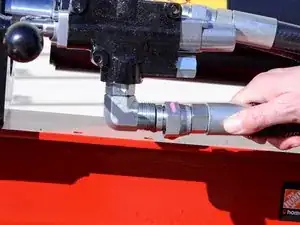

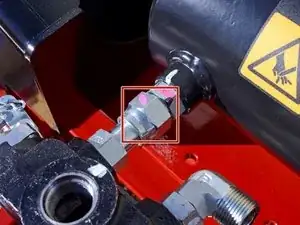

Используйте разводной ключ, чтобы ослабить гайку, удерживающую входной шланг на угловом штуцере внизу управляющего клапана.

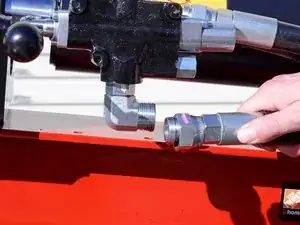

Снимите входной шланг с нижнего углового штуцера.

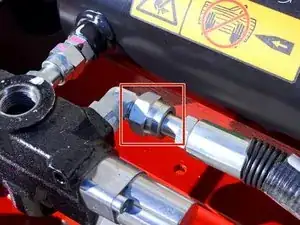

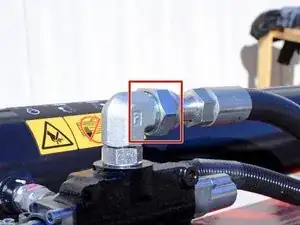

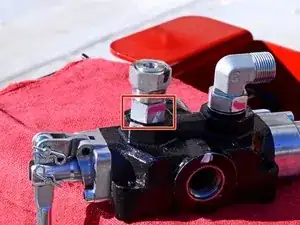

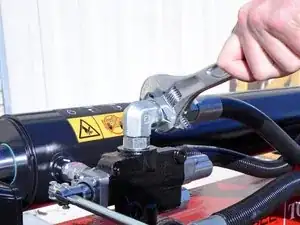

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую верхний угловой штуцер к управляющему клапану.

Поверните верхний угловой штуцер против часовой стрелки, чтобы снять его.

Этот штуцер имеет номер детали 340-16.

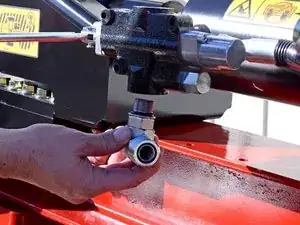

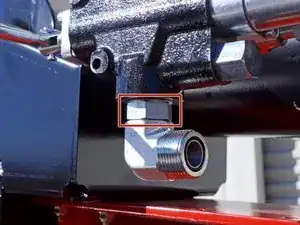

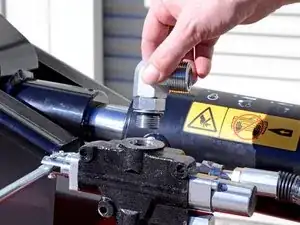

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую нижний угловой штуцер к управляющему клапану.

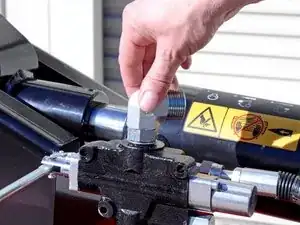

Снимите нижний угловой штуцер.

Этот штуцер имеет номер детали 340-16.

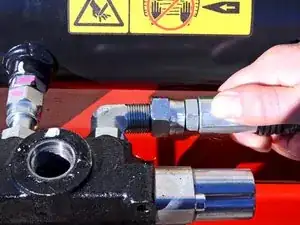

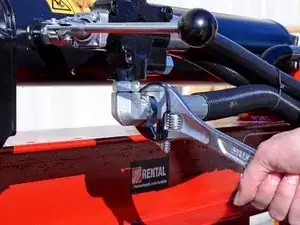

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую шланг удлинения поршня к угловому штуцеру на задней части управляющего клапана.

Снимите шланг удлинения поршня с заднего углового штуцера.

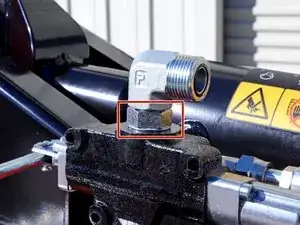

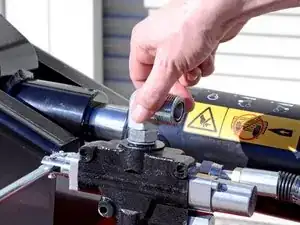

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую управляющий клапан к цилиндру.

Это соединение — последняя точка крепления управляющего клапана к устройству, поэтому при снятии поддерживайте клапан.

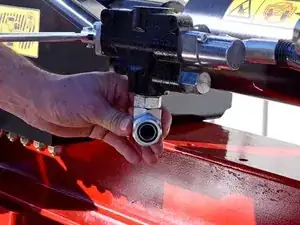

Снимите управляющий клапан.

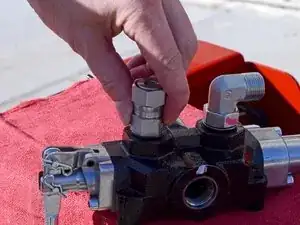

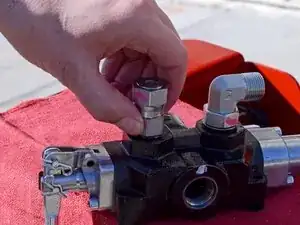

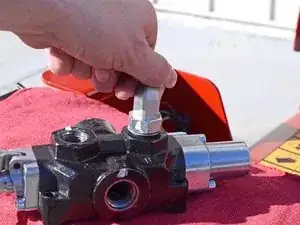

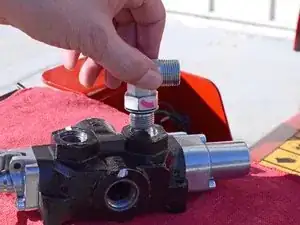

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую фитинг сжатия поршня к управляющему клапану.

Поверните фитинг сжатия поршня против часовой стрелки, чтобы снять его.

Этот фитинг имеет номер детали 100-7671.

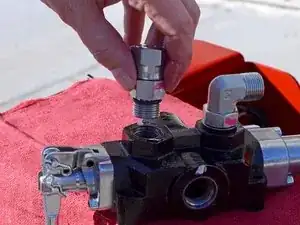

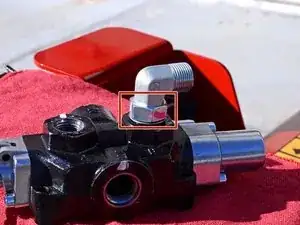

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую угловой штуцер к задней части управляющего клапана.

Поверните угловой штуцер против часовой стрелки, чтобы снять его.

Этот штуцер имеет номер детали 340-98.

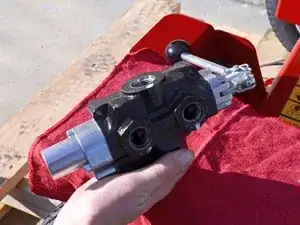

Остался только управляющий клапан.
