Замена уплотнительных колец (O-ring) управления на раскалывателе бревен Toro 22618HD 2019

Перед началом убедитесь, что двигатель выключен и холодный на ощупь.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Переведите красный переключатель двигателя ВКЛ/ВЫКЛ в положение ВЫКЛ.

Переведите рычаг топливного клапана в положение ВЫКЛ.

Используйте головку на 3/8 дюйма, чтобы открутить три болта, крепящие клапан управления к кронштейну клапана управления.

Используйте головку на 9/16 дюйма, чтобы открутить два болта, крепящие кронштейн клапана управления к раме.

Снимите кронштейн клапана управления.

В шлангах, подключённых к клапану управления, останется гидравлическая жидкость, которая может капать в процессе дальнейшей работы.

Поместите ведро под устройство, под клапаном управления, чтобы собрать возможные капли гидравлической жидкости.

Держите под рукой тряпки для остановки подтеков и очистки загрязнённых участков.

Используйте разводной ключ, чтобы ослабить гайку, крепящую выходной шланг к уголку (L-образному фитингу) на верхней части клапана управления.

Снимите выходной шланг с верхнего L-образного фитинга.

Используйте разводной ключ, чтобы ослабить гайку, удерживающую входной шланг на L-образном фитинге внизу клапана управления.

Снимите входной шланг с нижнего L-образного фитинга.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую верхний L-образный фитинг на клапане управления.

Поверните верхний L-образный фитинг против часовой стрелки, чтобы снять его.

Этот фитинг имеет номер детали 340-16.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую нижний L-образный фитинг на клапане управления.

Снимите нижний L-образный фитинг.

Этот фитинг имеет номер детали 340-16.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую шланг удлинения поршня на L-образном фитинге на задней части клапана управления.

Снимите шланг удлинения поршня с заднего L-образного фитинга.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую клапан управления на цилиндре.

Это соединение — последний элемент, удерживающий клапан управления на устройстве, поэтому поддерживайте клапан управления во время снятия.

Снимите клапан управления.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую фитинг сжатия поршня на клапане управления.

Поверните фитинг сжатия поршня против часовой стрелки, чтобы снять его.

Этот фитинг имеет номер детали 100-7671.

Используйте разводной ключ, чтобы ослабить гайку, закрепляющую L-образный фитинг на задней части клапана управления.

Поверните L-образный фитинг против часовой стрелки, чтобы снять его.

Этот фитинг имеет номер детали 340-98.

Остался только клапан управления.

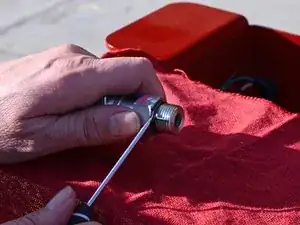

С помощью крючковатого инструмента снимите уплотнительное кольцо с L‑образного фитинга выходного шланга со стороны, которая соединяется с управляющим клапаном.

Это уплотнительное кольцо — номер детали 237-80.

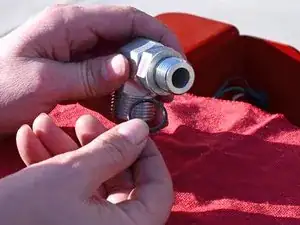

Уплотнительное кольцо между L‑фитингом и шлангом — номер детали 237-58. Заменяйте это уплотнительное кольцо только при наличии видимых повреждений.

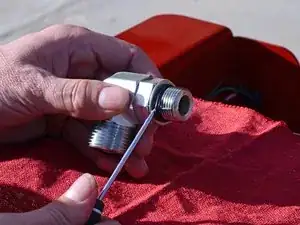

С помощью крючковатого инструмента снимите уплотнительное кольцо с L‑образного фитинга входного шланга со стороны, которая соединяется с управляющим клапаном.

Это уплотнительное кольцо — номер детали 237-80.

Уплотнительное кольцо между L‑фитингом и шлангом — номер детали 237-58. Заменяйте это уплотнительное кольцо только при наличии видимых повреждений.

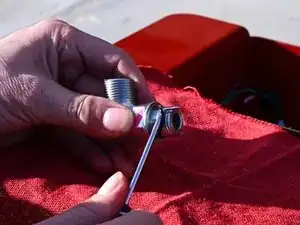

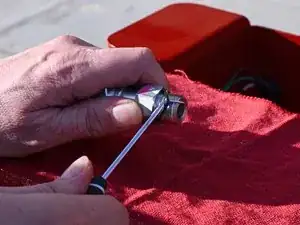

С помощью крючковатого инструмента снимите уплотнительное кольцо с фитинга сужения цилиндра со стороны, которая соединяется с управляющим клапаном.

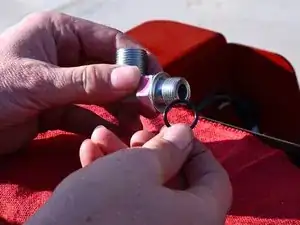

Это уплотнительное кольцо — номер детали 237-79.

Уплотнительное кольцо между L‑фитингом и шлангом — номер детали 237-30. Заменяйте это уплотнительное кольцо только при наличии видимых повреждений.

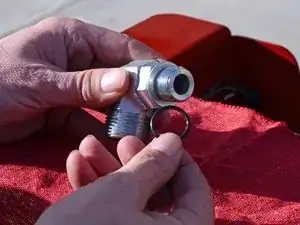

С помощью крючковатого инструмента снимите уплотнительное кольцо с L‑образного фитинга шланга удлинения цилиндра со стороны, которая соединяется с управляющим клапаном.

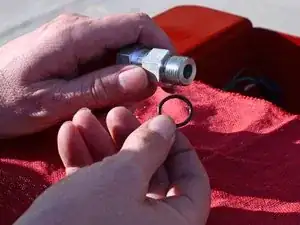

Это уплотнительное кольцо — номер детали 237-79.

Уплотнительное кольцо между L‑фитингом и шлангом — номер детали 237-30. Заменяйте это уплотнительное кольцо только при наличии видимых повреждений.
