Classen Over Seeder TS20HD 2012 Замена ведущего шкива

Прежде чем начать, убедитесь, что машина обесточена и на ощупь холодная.

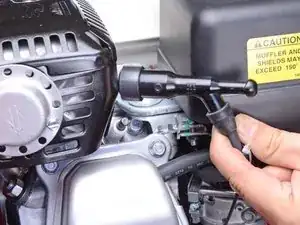

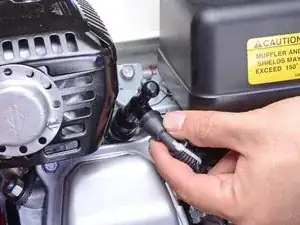

Отключите свечу зажигания, чтобы предотвратить случайный запуск двигателя во время ремонта:

Возьмитесь за пластиковый корпус на конце провода от свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

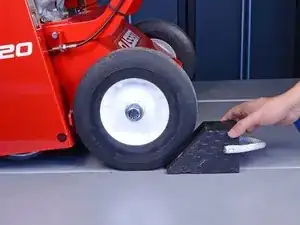

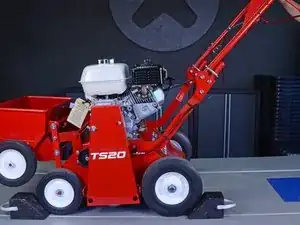

Чтобы предотвратить откатывание сеялки во время ремонта, установите противооткатные клинья за задним колесом.

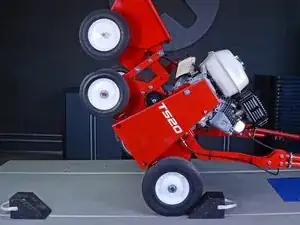

Нажмите на основную ручку, чтобы наклонить сеялку назад на задние колеса.

Положите на ручку грузы или привяжите ручку, чтобы машина не упала вперед.

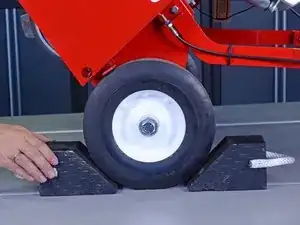

Установите противооткатный клин перед задним колесом, чтобы зафиксировать машину на месте.

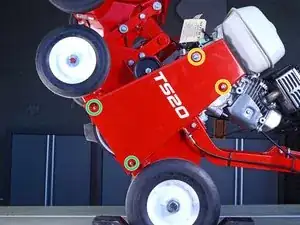

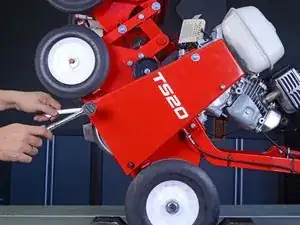

Снимите четыре контргайки, фиксирующие кожух ремня:

Две контргайки 1/2"

Две контргайки 7/16"

Эти контргайки утоплены и требуют удлинителя для торцевой головки для доступа.

Используйте накидные ключи, чтобы держать соответствующие болты на месте при ослаблении и снятии гаек.

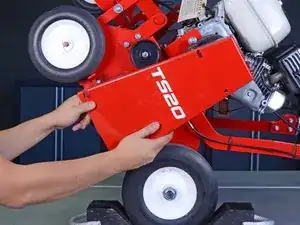

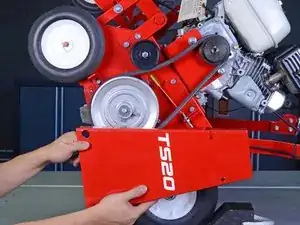

Снимите кожух ремня.

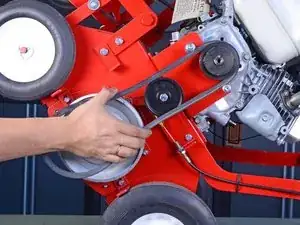

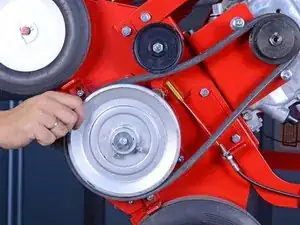

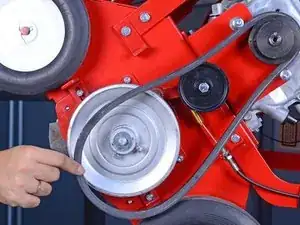

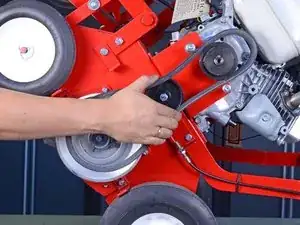

С помощью пальцев отожмите ремень с ведущего шкива.

Если возникают трудности, убедитесь, что машина не опирается на предохранительный рычаг у руля, который натягивает натяжной шкив.

Сожмите ремень и отстегните его от шкива двигателя.

Снимите грабельный ремень.

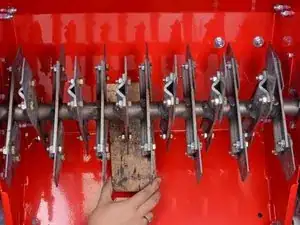

Установите деревянный брусок, чтобы зафиксировать ножи и не дать им проворачиваться вперед, что позволит открутить болт шкива.

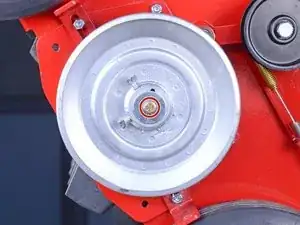

Используйте торцевую головку 7/16" и трещотку, чтобы снять центральный болт шкива.

Болт может быть сильно зафиксирован фиксатором резьбы, и головка болта может легко сломаться. Чтобы предотвратить обрыв, используйте горелку и нагрейте болт в течение двух минут, чтобы ослабить фиксатор резьбы.

Снимите болт вместе с прижимающей шайбой шкива и деформируемой шайбой.

Совет по сборке: Замените деформируемую шайбу на новую и нанесите красный фиксатор резьбы на резьбу болта.

Используйте рожковый ключ 5/16", чтобы ослабить два установочных винта.

Снимать установочные винты полностью не требуется — двух полных оборотов достаточно, чтобы ослабить каждый винт.

Шкив может быть достаточно ослаблен, чтобы снять его вручную. Если нет, выполните этот шаг, чтобы использовать съемник шестерен для снятия шкива.

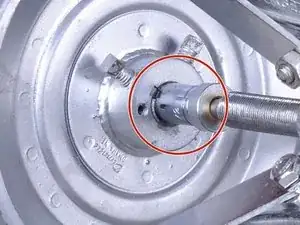

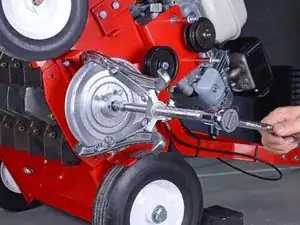

Прикрепите съемник шестерен к шкиву.

Если центровой штифт вашего съемника слишком толст для шкива, используйте торцевую головку 1/2" в качестве прокладки.

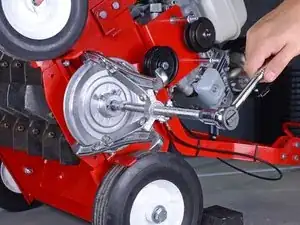

Поворачивайте съемник ключом, чтобы снять шкив.

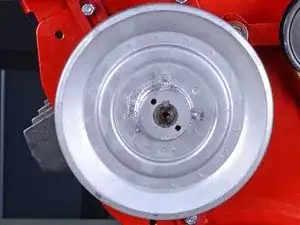

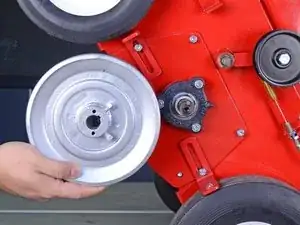

Снимите ведущий шкив.

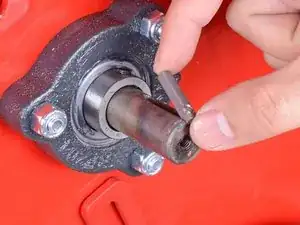

Снимите квадратный шпонк.

Советы по сборке:

Смажьте ось и шпонку машинным маслом.

Сначала установите квадратную шпонку в шкив, затем совместите шкив с осью. Это немного облегчит забивание шкива.

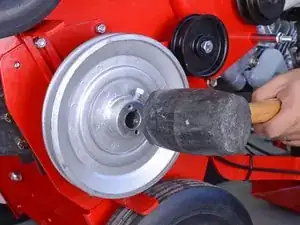

Забейте шкив на место резиновым молотком.

Перед затяжкой установочных винтов убедитесь, что путь ремня ведущего шкива выровнен с натяжным шкивом.
