Замена соединительной муфты на трелевочном станке Toro Log Splitters 22618HD 2019

Перед началом работы убедитесь, что двигатель выключен и остыл до прикосновения.

Возьмитесь за пластиковую заглушку на конце провода свечи зажигания и потяните её вниз, чтобы отсоединить.

Переведите красный переключатель двигателя в положение ВЫКЛ.

Переведите рычаг клапана подачи топлива в положение ВЫКЛ.

Гидравлическая жидкость останется в шлангах, соединённых с насосом, и может подтекать во время следующих операций.

Поставьте ёмкость под устройство, под насос, чтобы собирать возможные подтёки гидравлической жидкости.

Держите под рукой ветошь, чтобы остановить подтёки и очистить загрязнённые участки.

Бак с гидравлической жидкостью расположен в задней части устройства, поэтому приподнимание передней части поможет избежать излишнего вытекания жидкости.

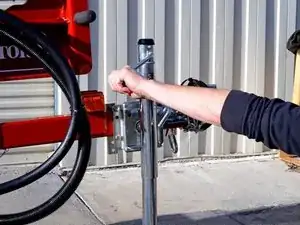

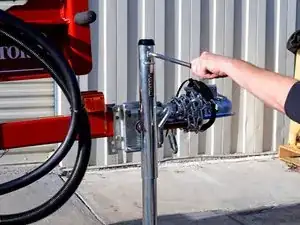

Поверните рукоятку домкрата прицепа по часовой стрелке, чтобы поднять переднюю часть устройства максимально высоко.

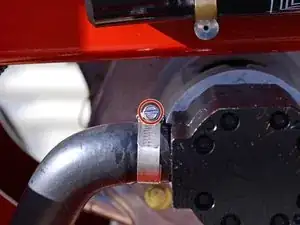

Используйте большую отвертку с плоским жалом, чтобы ослабить хомут шланга.

При установке замените этот хомут шланга на новый.

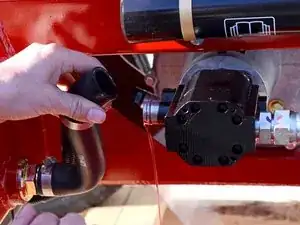

Впускной шланг напрямую соединён с баком гидравлической жидкости. Держите шланг в приподнятом положении, иначе жидкость начнёт вытекать из бака.

Сдвиньте хомут шланга от насоса, разместив его на самом шланге.

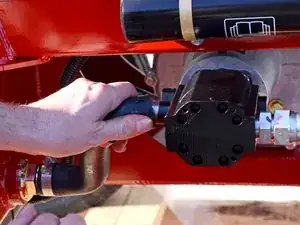

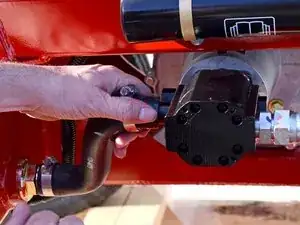

Покачивая и потянув шланг, отсоедините его от насоса.

Из насоса может вылиться гидравлическая жидкость.

Убедитесь, что шланг остаётся в приподнятом положении, чтобы избежать пролива.

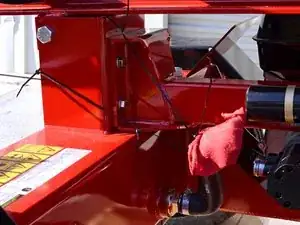

Зафиксируйте шланг в приподнятом положении с помощью стяжек, резинового шнура, верёвки или аналогичного крепления, чтобы избежать пролива.

Заглушите открытый конец шланга чистой тряпкой для работы.

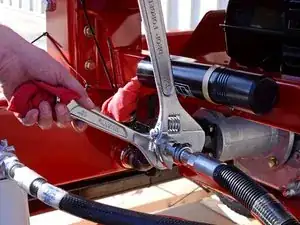

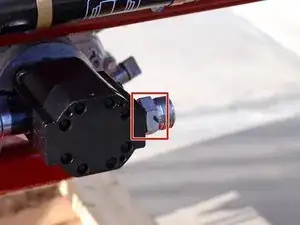

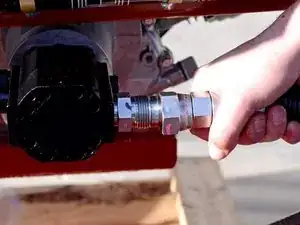

Используйте два разводных ключа, чтобы ослабить гайку, крепящую впускной шланг к фитингу на правой стороне насоса.

Одним разводным ключом зафиксируйте гайку, ближайшую к насосу, вторым разводным ключом ослабьте гайку на шланге.

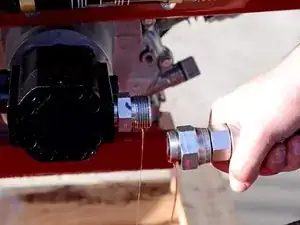

Снимите впускной шланг с фитинга на правой стороне.

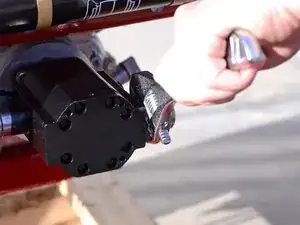

Используйте разводной ключ, чтобы снять фитинг с правой стороны насоса.

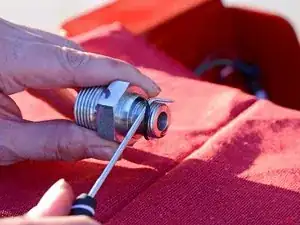

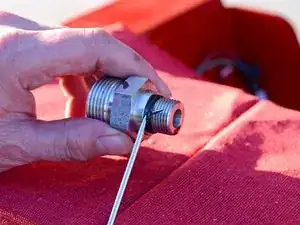

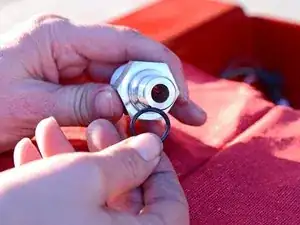

Используйте инструмент-крючок, чтобы снять уплотнительное кольцо с фитинга впускного шланга, с той стороны, которая соединяется с насосом.

Это уплотнительное кольцо имеет номер детали 237-79.

Уплотнительное кольцо между Г-образным фитингом и шлангом имеет номер детали 237-58. Замените это кольцо только в случае явных признаков повреждений.

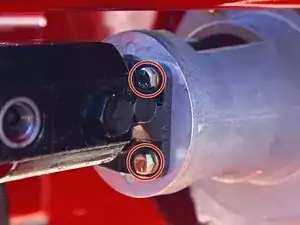

Используйте ключ на 1/2 дюйма, чтобы выкрутить четыре болта, крепящих насос к корпусу соединительной муфты.

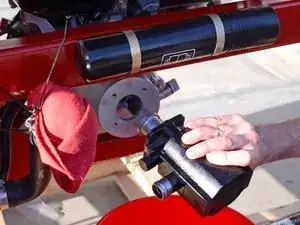

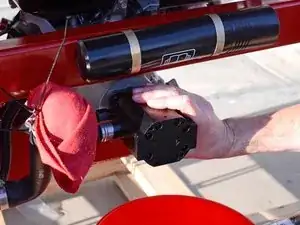

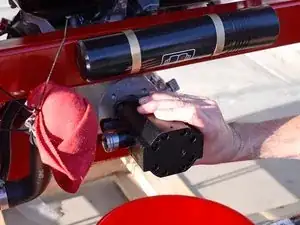

Снимите насос.

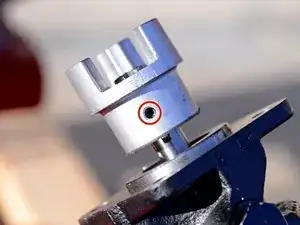

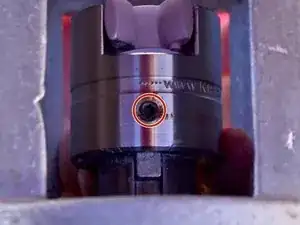

Используйте шестигранный ключ 2,5 мм, чтобы ослабить винт фиксации муфты на стороне насоса, пока муфта не начнёт свободно двигаться по валу.

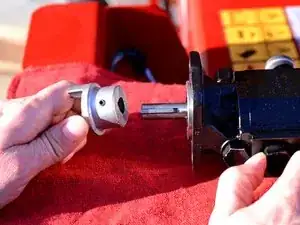

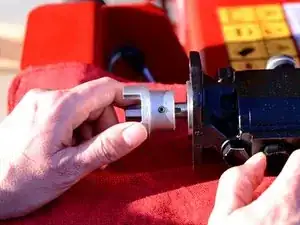

Снимите муфту со стороны насоса, потянув её от входного вала насоса.

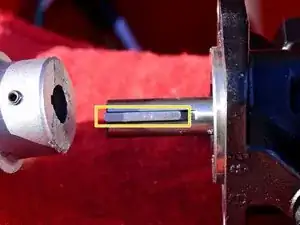

Сохраните шпонку вала насоса. Переставьте её на новый насос только в том случае, если в комплект поставки новой детали не входит новая шпонка.

На устройстве остался только насос.

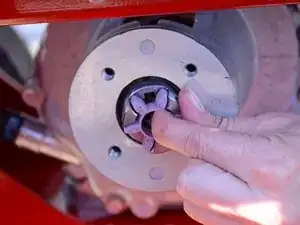

Используйте шестигранный ключ 2,5 мм, чтобы удалить винт фиксации муфты на стороне двигателя.

Заглянув под устройство через вырез в корпусе соединительной муфты, сдвиньте муфту со стороны двигателя с вала.

Снимите муфту со стороны двигателя.
