Замена цилиндра и режущего клина на дробилке дров Toro 22618HD 2019

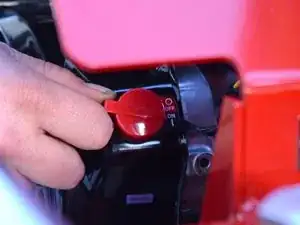

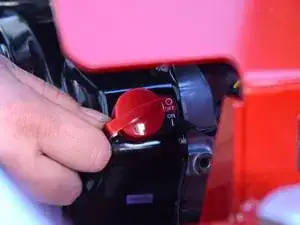

Переключите красный выключатель двигателя в положение ON.

Перед запуском устройства выполните подробные инструкции по эксплуатации и технике безопасности.

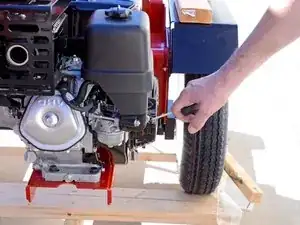

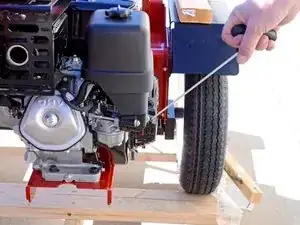

Рассухуйте трос ручного стартера двигателя, чтобы запустить двигатель.

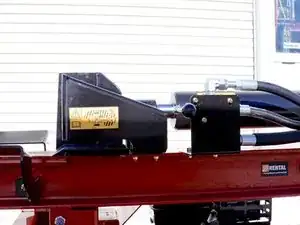

Толкните рычаг управления клапаном к задней части аппарата, чтобы выдвинуть поршень и продвинуть режущий клин.

Переключите красный выключатель двигателя в положение OFF.

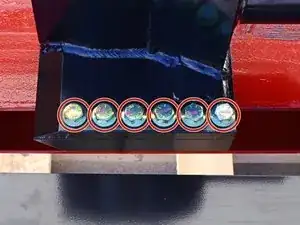

Используйте ударный гайковёрт с головкой 3/4 дюйма, чтобы ослабить двенадцать болтов и двенадцать гаек, крепящих направляющие к нижней стороне режущего клина.

Если ударный гайковёрт не справляется с откручиванием этих болтов, может понадобиться ломовой рычаг.

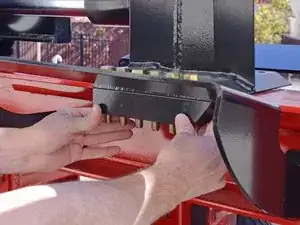

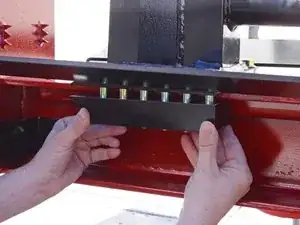

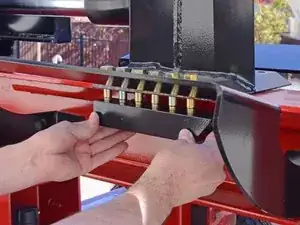

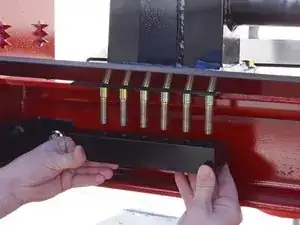

Снимите левую направляющую.

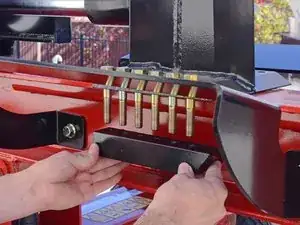

Снимите правую направляющую.

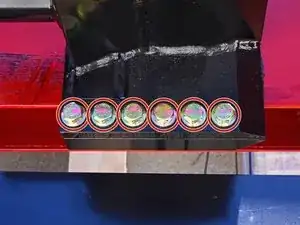

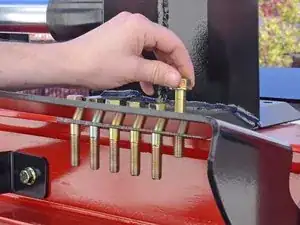

Снимите все двенадцать болтов 3/4 дюйма из режущего клина.

Переключите красный выключатель двигателя в положение ON.

Рассухуйте трос ручного стартера двигателя, чтобы запустить двигатель.

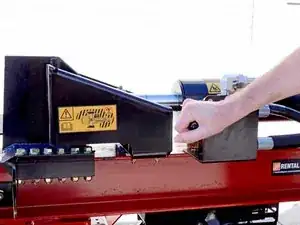

Используйте рычаг управления клапаном, чтобы втянуть режущий клин до тех пор, пока он не сядет под кронштейн отбрасывателя.

Втягивание режущей головки уменьшает количество гидравлической жидкости в цилиндре, что снижает разлив.

В остатке в шлангах, подключённых к цилиндру, будет находиться гидравлическая жидкость, которая будет капать в ходе следующей процедуры.

Поместите ёмкость под устройство, под цилиндром, чтобы собрать капающую гидравлическую жидкость.

Держите под рукой тряпки для предотвращения подтёков и очистки загрязнённых участков.

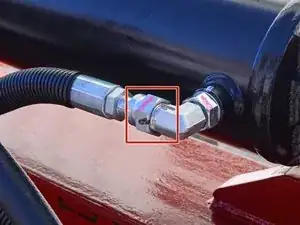

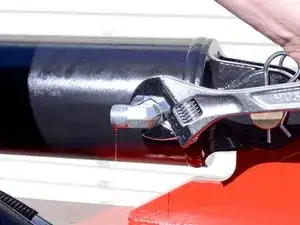

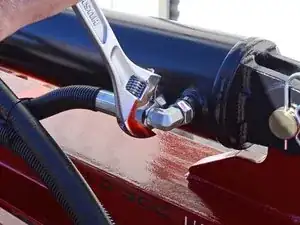

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую шланг удлинения поршня к угловому штуцеру на боковой стороне цилиндра.

Снимите шланг удлинения поршня с углового штуцера.

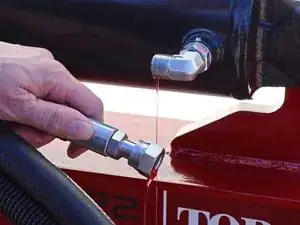

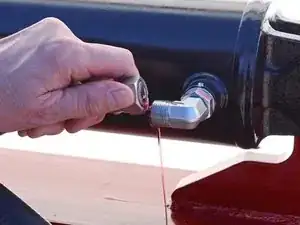

В этом шланге будет лишняя гидравлическая жидкость, поэтому наклоните его вниз в сторону ёмкости для слива и дайте жидкости стечь.

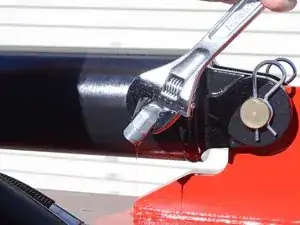

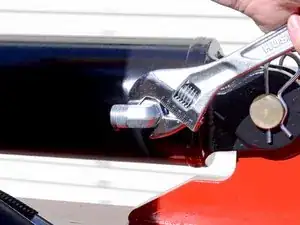

Используйте разводной ключ, чтобы ослабить гайку, крепящую угловой штуцер к боковой стороне цилиндра.

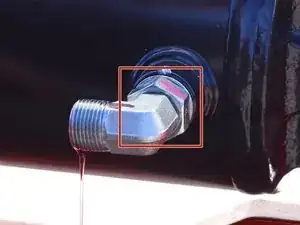

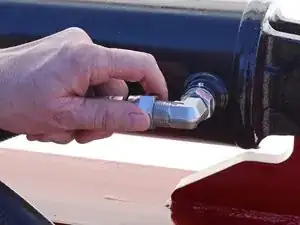

Зафиксируйте угловой штуцер самим ключом и поверните его в вертикальное положение отверстием вниз.

Это позволит избыточной гидравлической жидкости вытечь. Держите ёмкость под устройством для сбора капель.

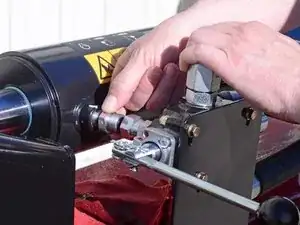

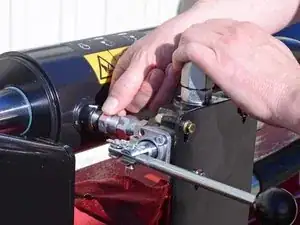

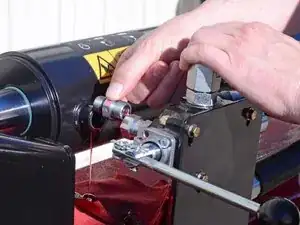

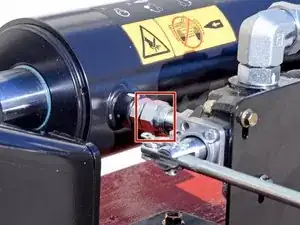

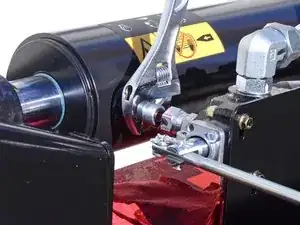

Используйте разводной ключ, чтобы ослабить гайку, фиксирующую клапан управления к штуцеру на цилиндре.

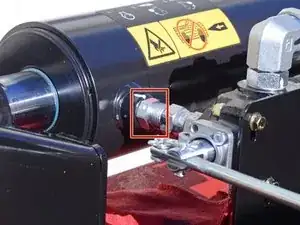

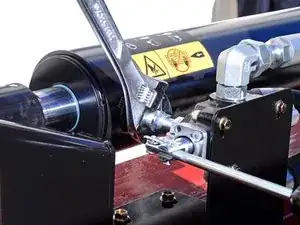

Используйте разводной ключ, чтобы ослабить штуцер на цилиндре.

Слегка отогните узел клапана управления от корпуса устройства, чтобы создать зазор, достаточный для вывода штуцера.

Снимите штуцер.

Подложите под цилиндр деревянные бруски, чтобы зафиксировать его в рабочем положении, параллельно раме.

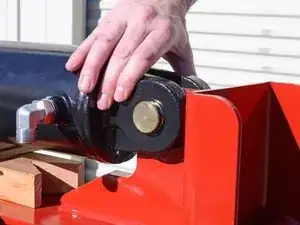

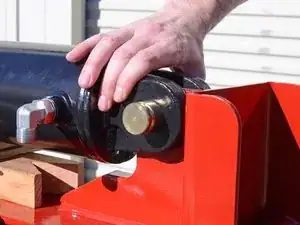

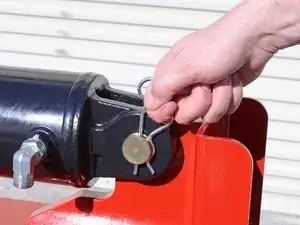

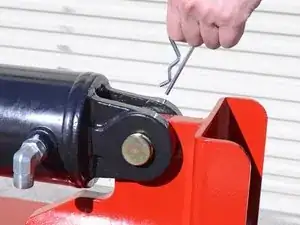

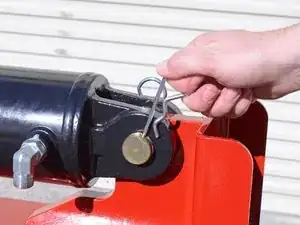

Вытяните два шплинта, фиксирующие большой поворотный штырь.

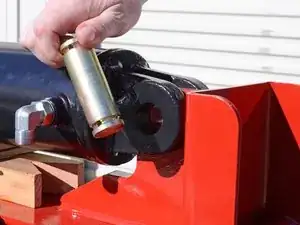

Удалите ось поворота.

Цилиндр теперь должен опираться на деревянные прокладки.

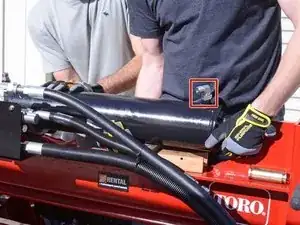

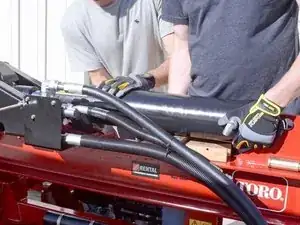

Для выполнения следующих шагов требуется два человека.

Сборка цилиндра и клина очень тяжёлая, поэтому действуйте осторожно.

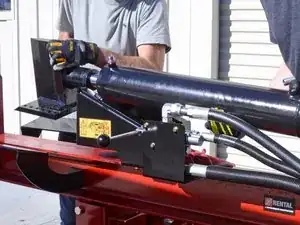

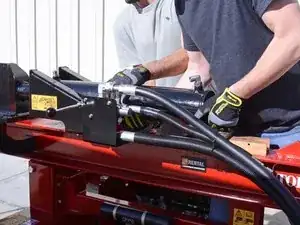

Сдвиньте сборку цилиндра и клина в заднюю часть устройства, пока она не освободит центральное отверстие для штифта.

Поверните цилиндр до тех пор, пока L-образное соединение не станет вертикальным.

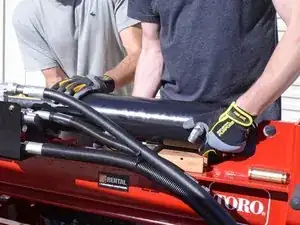

Поддерживая цилиндр, нажмите сборку в заднюю часть устройства, пока она не выйдет из скобы выбрасывателя.

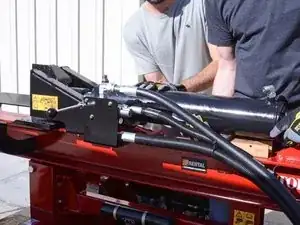

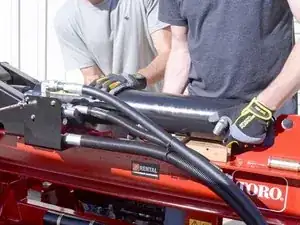

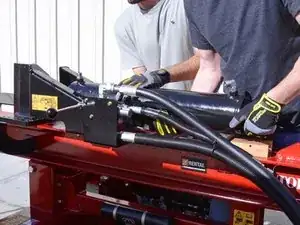

Снимите сборку цилиндра и клина.
