Замена термовыключателя - Моечная машина Sterwins HC 150

Перед началом работ убедитесь, что сетевой штепсель вынут из розетки.

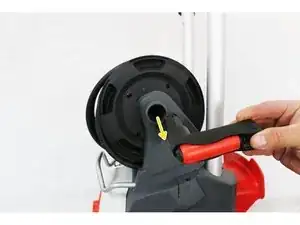

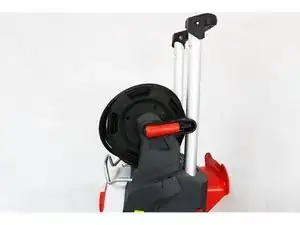

Потяните за ручку барабана, обращённую к Вам, чтобы отщёлкнуть её.

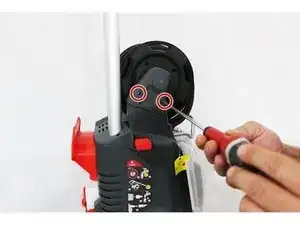

Открутите 2 крепёжных винта корпуса.

Снимите корпус.

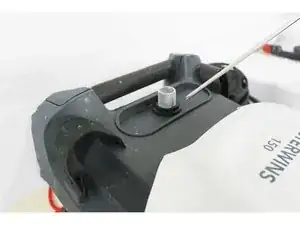

Отверткой с плоским лезвием снимите зажим, удерживающий фитинг высокого давления от насоса к барабану.

Оттяните соединение, обращённое к Вам.

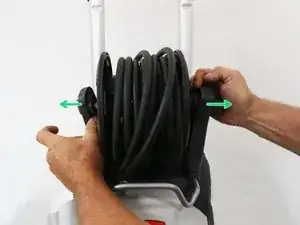

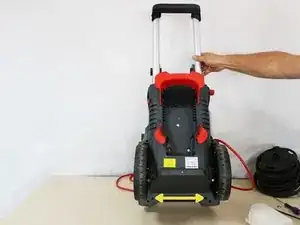

Разведите два фиксирующих подшипника барабана наружу.

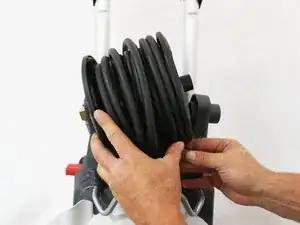

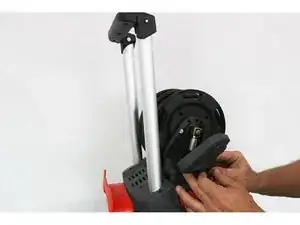

Затем снимайте барабан по одной стороне за раз.

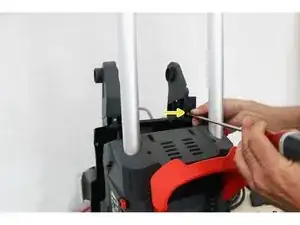

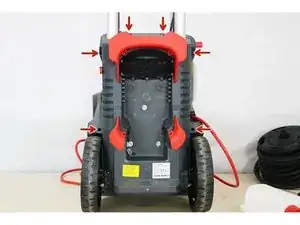

Открутите 6 крепёжных винтов, отмеченных стрелками.

Наклоните устройство вперёд, чтобы получить доступ к последним 2 крепёжным винтам, расположенным под изделием и отмеченным стрелками.

Затем положите устройство на ровную поверхность и открутите пластиковую гайку с впускной трубы воды.

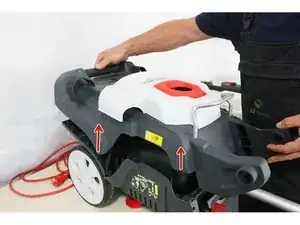

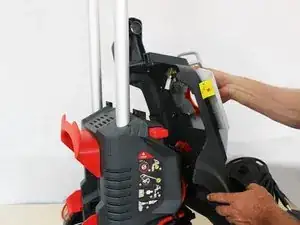

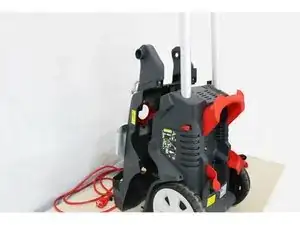

Снимите переднюю панель вверх.

Верните устройство в вертикальное положение на колёсах.

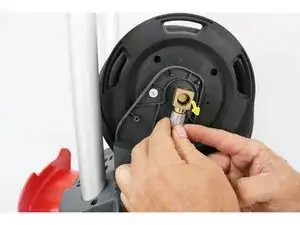

Открутите винт, указанный стрелкой, чтобы освободить подшипник от барабана и снять напорный шланг насоса.

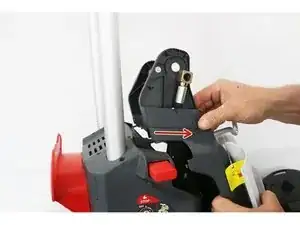

После снятия крепёжного винта сдвиньте подшипник в направлении, указанном стрелкой.

Затем потяните вверх, чтобы снять подшипник с трубы.

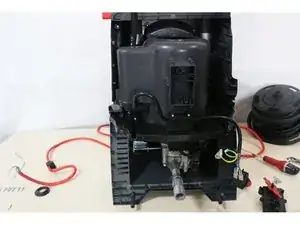

После этого снимите переднюю панель.

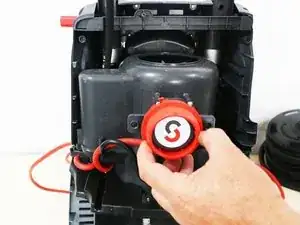

Снимите кнопку, обращённую к Вам.

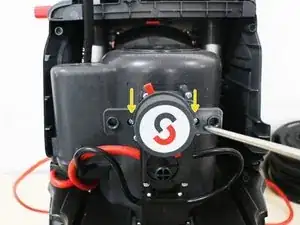

Открутите 2 винта, как указано, чтобы отсоединить держатель.

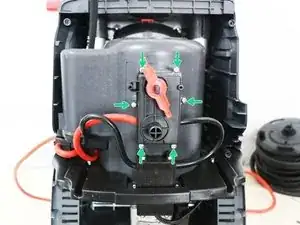

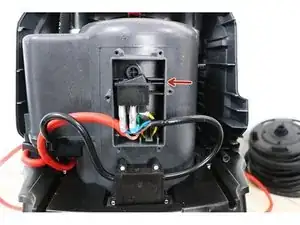

Затем открутите 6 винтов и снимите крышку для доступа к электрическому соединению.

Снимите выключатель из посадочного места.

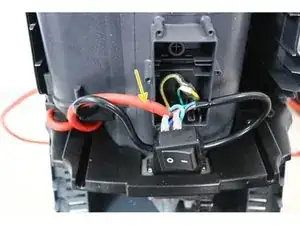

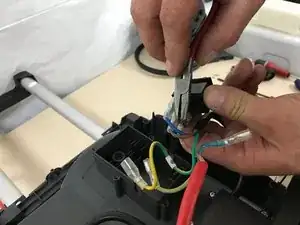

Отключите красный силовой провод от выключателя Вкл/Выкл.

Установите термовыключатель.
