Замена двигателя Ryobi P411
Используйте это руководство для замены неисправного двигателя в вашем Ryobi P411. Двигатель — это часть, находящаяся внутри шлифовальной машины, которая приводит устройство в действие при нажатии курка переключателя и самого переключателя. Если устройство не включается, причиной может быть неисправный двигатель. Прежде чем заменять двигатель, ознакомьтесь со страницей по устранению неполадок, чтобы убедиться, что ничего другого не препятствует включению Ryobi P411. Перед началом обязательно снимите аккумулятор.
Замена двигателя требует выпайки и припайки нескольких соединений. Перед началом ознакомьтесь с руководством Как паять и выпаивать соединения, если вы не знакомы с пайкой.
Шаг 1
Снимите шлифовальную подошву, чтобы обнажить винты на дне шлифовальной машины.
Шаг 2
Отверткой Torx T6 выкрутите четыре винта M5 x 8.9 мм.
Снимите узел подошвы.
Шаг 3
Аккуратно толкните курок переключателя сзади, чтобы вытащить его через открытую сторону шлифовальной машины.
Шаг 4
Извлеките переключатель из его корпуса.
Осторожно, чтобы не натянуть подключённые кабели.
Шаг 5
Используйте паяльник, чтобы выпаять два контакта переключателя.
Если вы не знакомы с пайкой, ознакомьтесь с этим руководством.
Шаг 6

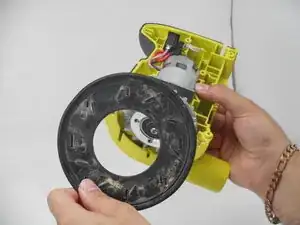

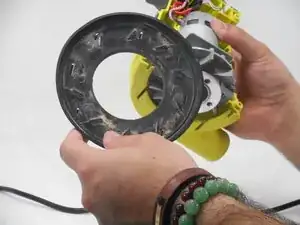

Снимите резиновый тормоз с нижней части шлифовальной машины.
Шаг 7

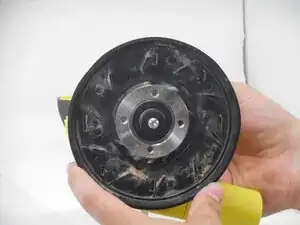

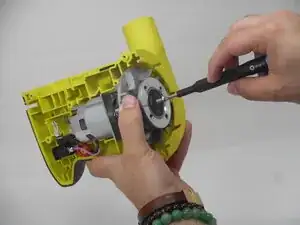

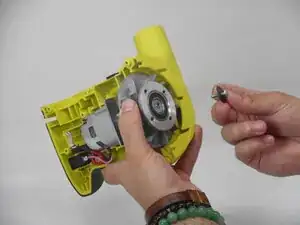

Отверткой Torx T20 ослабьте винт длиной 15.8 мм внизу шлифовальной машины.
Удалите винт и шайбу.
Шаг 8

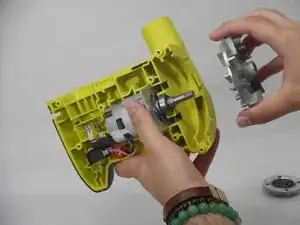

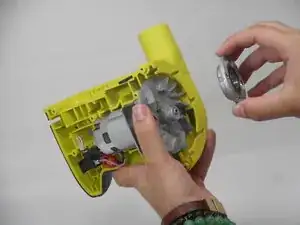

Снимите вентилятор и крышку подшипника.
Шаг 9

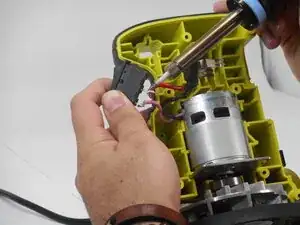

Выпаяйте контакты двигателя от переключателя и блока питания.

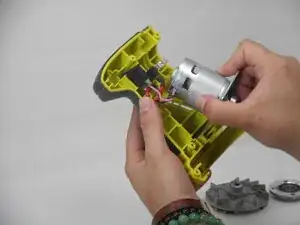

Извлеките двигатель из его корпуса.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Answers.
