Замена кронштейна выключателя Ridgid R2611

Механизм спуска может заклинить или стать менее отзывчивым со временем. Это связано с чрезмерным использованием.

Шаг 1

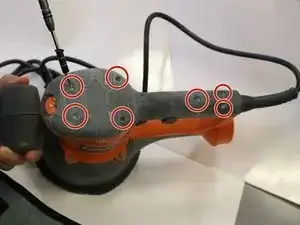

Удалите семь винтов на 2,5 мм на верхней части шлифовальной машины с помощью отвертки Torx T15.

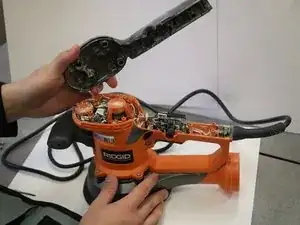

Снимите верхнюю часть шлифовальной машины и отложите в сторону.

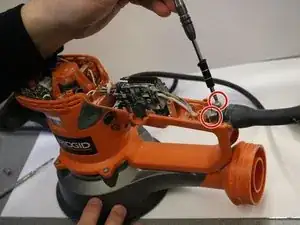

Используйте отвертку, чтобы отвинтить два винта #6-19 X 5/8 дюйма, крепящие шнур питания.

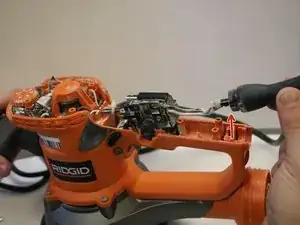

Удалите шнур из рукоятки.

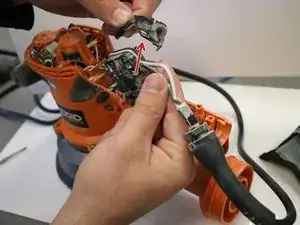

Удалите внешнюю пластиковую деталь, удерживающую белые и черные провода.

Отключите два соединительных элемента, которые удерживают провода.

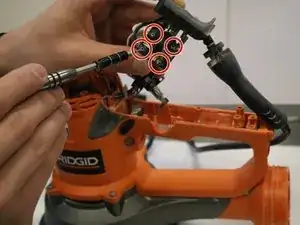

С помощью отверток отвинтите четыре винта #6-19 X 5/8 дюйма на прямоугольном блоке.

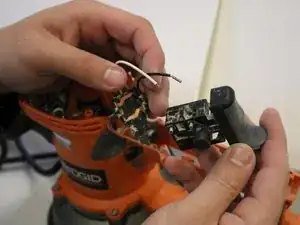

Извлеките черные и белые провода, потянув их наружу.

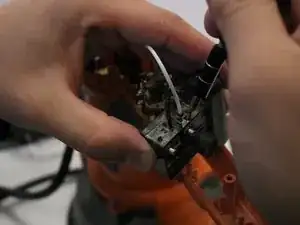

Вставьте отвертку в отверстия, чтобы освободить оставшиеся два провода.

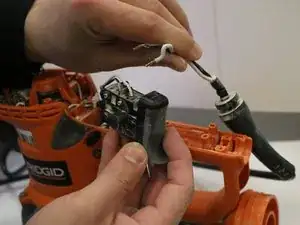

Удалите оставшиеся два провода от выключателя, освободив выключатель.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
