Замена ротора Honda 6500 Вт EG6500CL AT

В этом руководстве показано, как снять и заменить ротор генератора Honda 6500 Вт EG6500CL AT.

Предупреждение: Для выполнения этой процедуры вам потребуется съемник ротора Honda (07HPC-ZC2010A или 07HPC-ZC2010B). Без этого инструмента ротор снять невозможно.

В этой процедуре показано, как выполнить работу без снятия генератора с рамы.

Вам потребуются деревянные бруски толщиной от 2 до 4 дюймов для опоры генератора и ротора. Также потребуется металлический стержень или очень большая отвертка, чтобы зафиксировать ось генератора.

Шаг 1

Перед началом работы убедитесь, что двигатель выключен.

Выключите автоматический выключатель.

Шаг 2

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

Шаг 3

Поверните топливный кран по часовой стрелке в положение закрыто.

Шаг 4

Используйте крестовую отвертку, чтобы снять два винта, крепящие крышку генератора.

Шаг 5

Снимите крышку генератора.

Шаг 6

Сожмите и отсоедините разъем статора от жгута проводки.

Шаг 7

Используйте головку на 10 мм, чтобы снять болт, фиксирующий щеточный узел.

Слегка выдвиньте щеточный узел из его гнезда.

Шаг 8

Отсоедините два штыревых наконечника от щеточного узла.

Шаг 9

Снимите щеточный узел.

При сборке используйте вторую фотографию в качестве ориентира по подключениям щеточного узла.

Шаг 10

Используйте головку на 10 мм, чтобы снять четыре длинных болта, крепящие крышку генератора к корпусу генератора.

При сборке затяните эти болты до 7 фут-фунтов (10 Н·м).

Шаг 11

Используйте головку на 14 мм, чтобы снять болт ротора с корпуса генератора.

Этот болт может быть трудно ослабить. Если возникают проблемы со снятием, используйте ударный гайковерт или лом.

При сборке затяните этот болт до 33 фут-фунтов (44 Н·м).

Шаг 12

Снимите болт и шайбу ротора.

Шаг 13

Используйте головку на 8 мм, чтобы снять четыре гайки, крепящие жгут проводки к клемме.

Снимайте только верхнюю гайку с каждого штыря клеммы.

Будьте осторожны, чтобы не потерять прижимные шайбы за ними.

Снимите провода жгута проводки с клеммы.

Шаг 14

При сборке используйте эти фотографии как ориентацию для последовательности наслоения клеммных шин. От основания к вершине:

Опорная шайба

Прижимная шайба

Разъем провода статора

Гайка

Разъем жгута проводки

Прижимная шайба

Гайка

Шаг 15

Используйте головку на 8 мм, чтобы снять три болта, крепящие клемму и жгут проводки.

Снимите крестовый винт, фиксирующий массу жгута.

Освободите клемму и жгут проводки из их посадочных мест.

Шаг 16

Используйте плоскогубцы, чтобы разжать стяжку кабеля, фиксирующую жгут проводки к корпусу генератора.

Шаг 17

Осторожно наклоните заднюю часть генератора вверх, чтобы получить доступ к болтам под рамой.

Используйте головку на 12 мм, чтобы снять два болта под рамой, которые фиксируют задний корпус генератора.

Шаг 18

Снятие этих гаек дает корпусу генератора достаточно свободы для снятия задних втулок.

Используйте головку на 14 мм, чтобы снять монтажную гайку рядом с фильтром выбросов.

Используйте головку на 14 мм, чтобы снять монтажную гайку рядом с отверстием заливной горловины масла.

Шаг 19

Используйте головку на 14 мм, чтобы снять две гайки, крепящие задний корпус к втулкам.

При сборке не забудьте снова прикрепить клемму массы к левой втулке.

Шаг 20

На этих фотографиях рама генератора приподнята на бруски для удобства доступа. Для выполнения этой процедуры это делать не обязательно.

Наклоните узел генератора, слегка приподняв задний кожух.

Разместите опорные бруски под серебристым кожухом генератора, чтобы поддержать узел генератора.

Масса генератора должна опираться на опорные бруски и больше не лежать на задних втулках.

Не поддерживайте генератор за чёрную крышку статора.

Шаг 21

Поднимите задний кожух генератора как можно выше и выведите левую втулку из её гнезда.

Снимите левую втулку.

Шаг 22

Повторите предыдущий шаг, чтобы снять правую втулку из её гнезда.

Шаг 23

Снимите задний кожух генератора с узла генератора.

Шаг 24

Поверните крышку статора так, чтобы стык находился под удобным для доступа углом.

Шаг 25

Используйте плоскую отвёртку, чтобы поддеть защёлки, удерживающие крышку статора.

Шаг 26

Снимите крышку статора.

Шаг 27

Снимите статор, потянув его прямо из узла генератора.

Шаг 28

При сборке обратно не требуется устанавливать статор в точном угловом положении. Убедитесь лишь, что провода статора находятся в верхнем левом углу.

Шаг 29

Используйте головку на 10 мм, чтобы открутить три болта, крепящие стартер с тросом.

Шаг 30

Снимите стартер с тросом.

Шаг 31

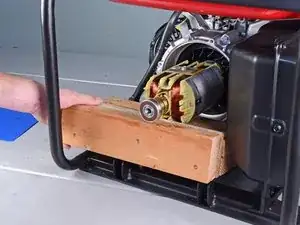

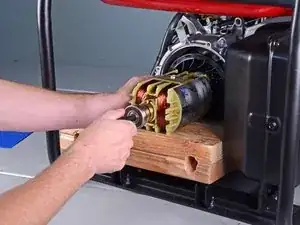

Поместите деревянные бруски под плоскую сторону ротора, чтобы предотвратить его проворачивание.

Шаг 32

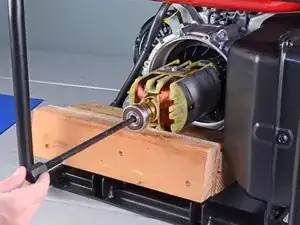

Вставьте металлический стержень или большую отвёртку через шкив стартера, чтобы зафиксировать ось ротора.

Шаг 33

Вставьте съёмник ротора в ось ротора.

Затяните съёмник рукой на резьбе ротора.

Шаг 34

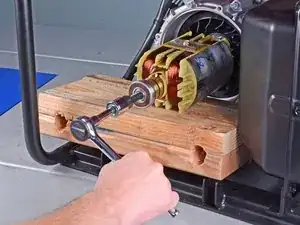

Используйте головку на 19 мм, чтобы затянуть съёмник до тех пор, пока он не оторвёт ротор от узла генератора.

Если трудно освободить ротор, используйте рычаг для увеличения момента, чтобы затянуть съёмник.

Шаг 35

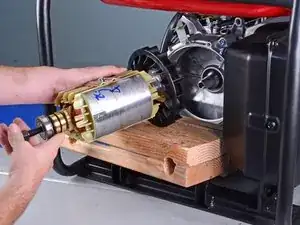

Снимите ротор.

Шаг 36

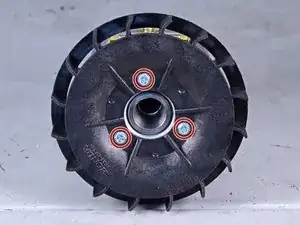

Используйте головку на 8 мм, чтобы открутить три болта, крепящие вентилятор ротора.

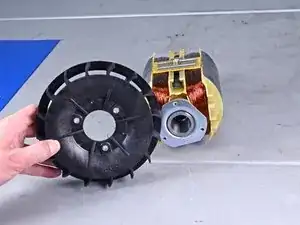

Перенесите вентилятор на новый ротор.

Шаг 37

Следующие три шага показывают, как совместить и снова прикрепить ротор к узлу генератора.

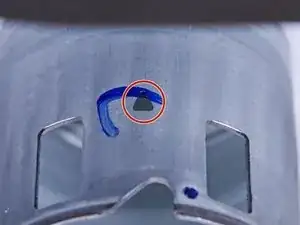

Поверните шкив стартера так, чтобы метка верхней мёртвой точки была направлена строго вверх.

Метка верхней мёртвой точки — это едва заметное треугольное вдавление на шкиве стартера.

После совмещения не вращайте шкив стартера или ведущий вал, пока не прикрепите ротор.

Шаг 38

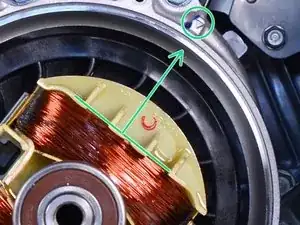

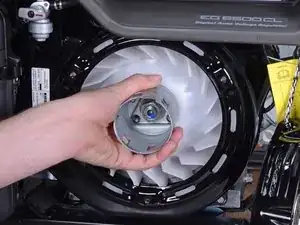

Совместите ротор так, чтобы плоская сторона катушки ротора была перпендикулярна направляющей стрелке на верхнем правом краю корпуса генератора.

Не нужно добиваться точного совпадения — достаточно ориентировать ротор в общем направлении, как показано.

Шаг 39

Вставьте болт ротора и шайбу в ось ротора.

Используйте головку на 14 мм и динамометрический ключ, чтобы затянуть болт ротора до 33 ft-lb (44 N-m).

Соберите остальную часть генератора в обратном порядке, следуя инструкциям в обратной последовательности.

Заключение

To reassemble your device, follow these instructions in reverse order.

Перевод руководства с ifixit.com
