Замена инвертора Honda 3000 Вт EU3000IS1AWK

В этом руководстве показано, как снять и заменить модуль инвертора на генераторе Honda EU3000IS1AWK мощностью 3000 ватт.

Для выполнения этого руководства вам понадобится отвертка Phillips с длинным стержнем (минимум 5 дюймов).

Шаг 1

Перед началом убедитесь, что генератор выключен и поверхность остывшая на ощупь.

Используйте большую плоскую отвертку, чтобы разблокировать крышку сервисного отсека.

Откройте крышку сервисного отсека.

Шаг 2

Снимите винт, закрепляющий крышку свечи зажигания, с помощью отвертки Phillips.

Снимите крышку свечи зажигания.

Шаг 3

Возьмите пластиковый корпус на конце провода свечи зажигания.

Плотно потяните, чтобы отсоединить провод от свечи зажигания.

Шаг 4

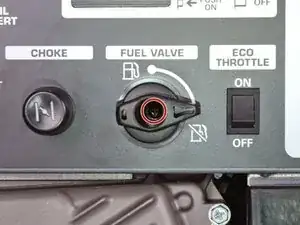

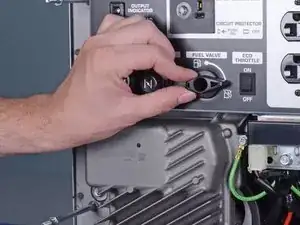

Поверните топливный кран в положение «отключено».

Шаг 5

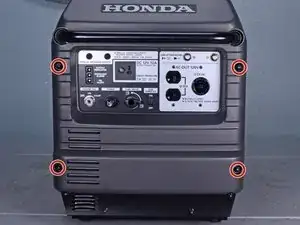

Снимите четыре закрытые гайки, закрепляющие переднюю крышку, с помощью головки на 10 мм.

Снимите переднюю крышку.

Шаг 6

Отключите провода аккумулятора от клемм с помощью головки на 8 мм.

Сначала отсоедините черный отрицательный провод, чтобы предотвратить риск короткого замыкания аккумулятора.

При сборке сначала подключите черный отрицательный провод. Убедитесь, что вы подключаете провода с правильной полярностью.

Шаг 7

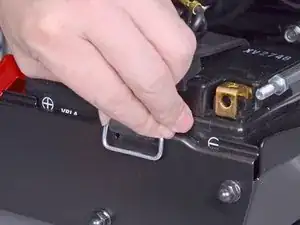

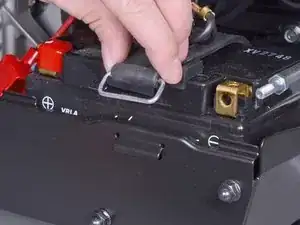

Отстегните ремешок аккумулятора от нижней пластины.

Шаг 8

Снимите аккумулятор.

Шаг 9

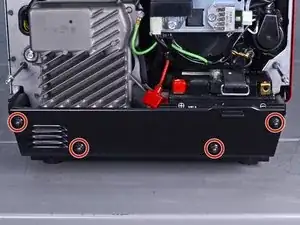

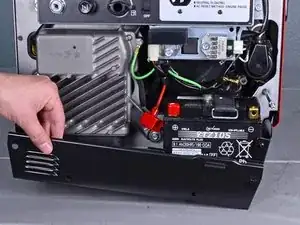

Снимите четыре закрытые гайки, закрепляющие нижнюю пластину, с помощью головки на 10 мм.

Отложите эти закрытые гайки отдельно. Они похожи, но меньше, чем гайки передней крышки.

Снимите нижнюю пластину.

Шаг 10

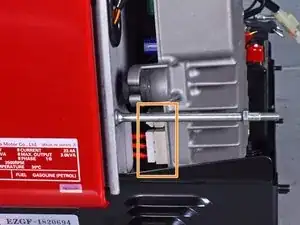

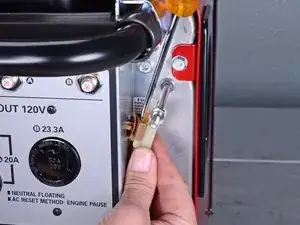

Вставьте плоскую отвертку в верхнюю часть коричневого держателя предохранителя, чтобы освободить держатель предохранителя.

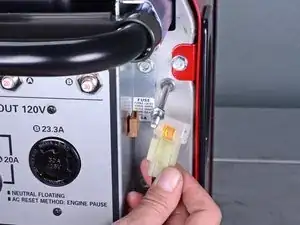

Отсоедините держатель предохранителя от коричневого зажима.

Шаг 11

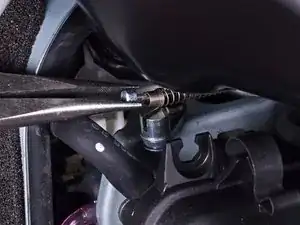

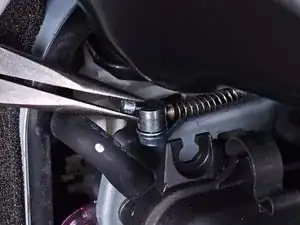

Используйте плоскогубцы, чтобы приподнять и отсоединить трос подсоса от фиксатора подсоса.

При сборке обязательно проверьте работу подсоса, чтобы убедиться, что он правильно подключен.

Шаг 12

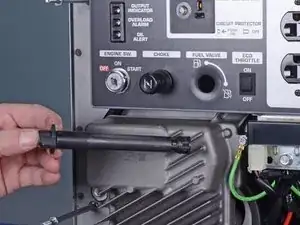

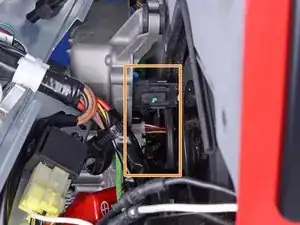

Используйте отвертку Phillips с длинным стержнем, чтобы вынуть глубоко посаженный винт, фиксирующий выключатель перекрытия топлива.

Будьте осторожны, чтобы не поворачивать выключатель перекрытия топлива во время выкручивания винта.

Шаг 13

Снимите выключатель перекрытия топлива.

При сборке обязательно проверьте выключатель, чтобы убедиться, что он правильно установлен.

Шаг 14

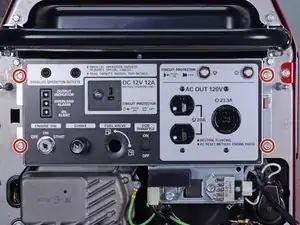

Снимите четыре болта, закрепляющие панель управления, с помощью головки на 10 мм.

Шаг 15

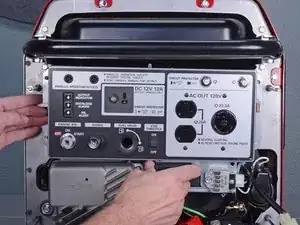

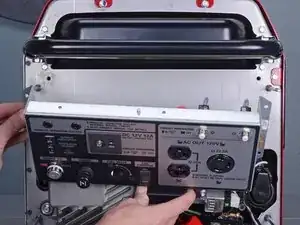

Осторожно наклоните панель управления вниз.

Панель управления останется подключённой к множеству проводов и кабелей. Следите, чтобы не натянуть ни один из подключённых проводов.

Шаг 16

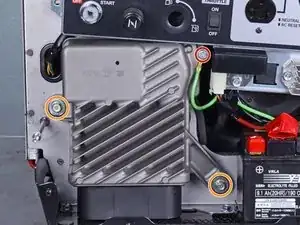

Снимите следующие болты, крепящие инвертор:

Один заземляющий болт 8 мм

Три болта 10 мм (один за панелью управления)

Шаг 17

Просуньте руку за инвертор по краям и отсоедините шесть разъёмов с задней стороны инвертора.

Все разъёмы имеют фиксирующие защёлки, поэтому их нужно сжать, чтобы освободить.

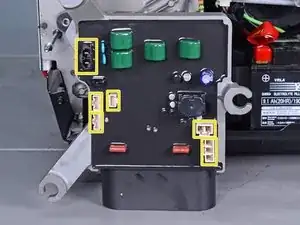

Третье изображение показывает расположение всех шести гнёзд на инверторе.

Совет при сборке: Каждое гнездо на инверторе отличается, поэтому вы не сможете подключить что‑то не в то место. Не применяйте силу при подключении разъёмов.

Шаг 18

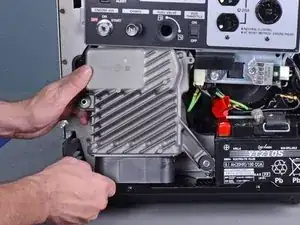

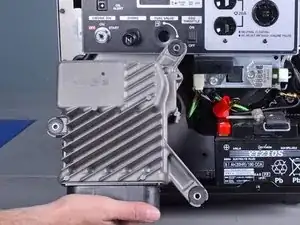

Снимите инвертор.

Шаг 19

Если вы заменяете инвертор и в комплекте с заменой не идут резиновые опоры, выполните два следующих шага, чтобы перенести их.

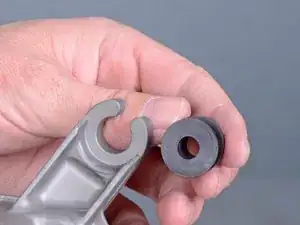

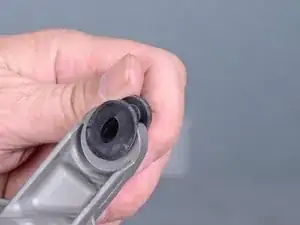

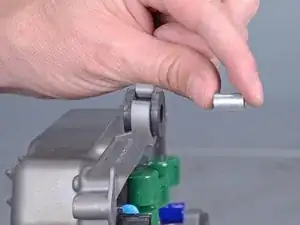

Используйте отвертку, чтобы вытолкнуть металлический втулку из центра резиновой опоры.

Шаг 20

Сожмите опору и снимите её с инвертора.

Повторите процедуру с оставшимися опорами и перенесите их на инвертор-замену.

Заключение

Для сборки устройства снова выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
