Замена сборки мотора Ridgid R2601
В этом руководстве мы заменим мотор в эксцентриковой шлифовальной машине Rigid R2601. Эта часть часто подвергается повреждениям, так как является движущей и может перегреваться, делая шлифовалку бесполезной. Перед началом этого руководства, пожалуйста, отключите шлифовальную машину от сети и выключите её.
Шаг 1

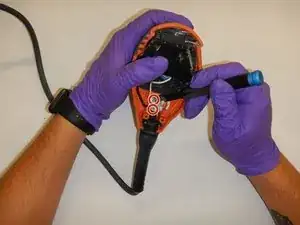

Удалите четыре винта M3.5 x 16 мм с верхней крышки с помощью отвертки Торкс T10.
Шаг 2
Снимите верхнюю крышку.
Шаг 3
Переверните шлифовальную машину так, чтобы основание было обращено к вам.
Удалите четыре винта 6.4 мм с нижней части основания с помощью отвертки Торкс T-25.
Шаг 4

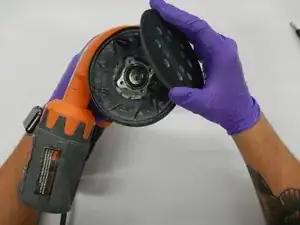

Снимите основание.
Шаг 5

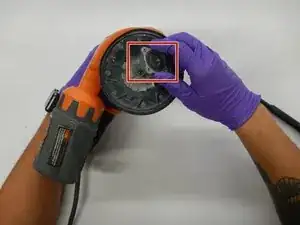

Удалите винт 10 мм из центра подшипника с помощью отвертки Торкс T-20.
Шаг 6

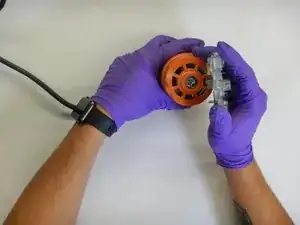

Удалите подшипник.
Шаг 7

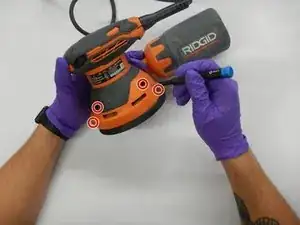

Удалите четыре винта 16 мм с боковой части шлифовальной машины с помощью отвертки Торкс T20.
Шаг 8

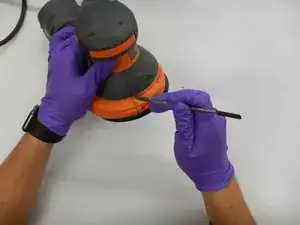

Используйте металлическую лопатку, чтобы открыть пластиковый корпус шлифовальной машины.
Шаг 9

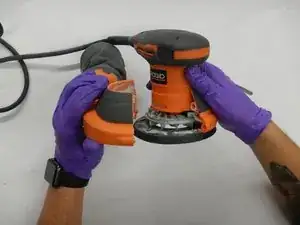

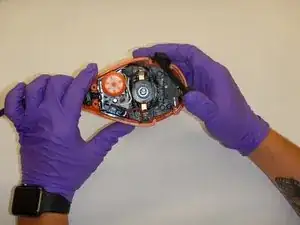

Снимите пластиковый корпус.
Шаг 10
Удалите тормоз из его места в корпусе.
Шаг 11
Удалите металлический маховик.
Шаг 12
Поверните шлифовальную машину так, чтобы верх был обращен к вам.
Удалите выключатель питания.
Шаг 13

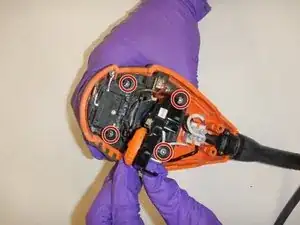

Используйте отвертку Торкс T20, чтобы удалить четыре винта 11.11 мм из корпуса мотора.
Используйте отвертку Торкс T25, чтобы удалить два винта 12.7 мм рядом с проводами.
Шаг 14
Используйте плоскую отвертку 2.5 мм, чтобы ослабить, но не удалить винты, удерживающие проводку, ведущую к контроллеру скорости.
Шаг 15

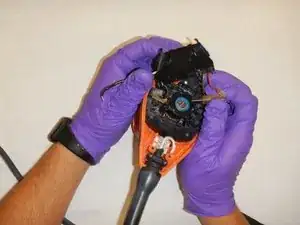

Удалите провода.
Шаг 16
Удалите корпус мотора.
Шаг 17

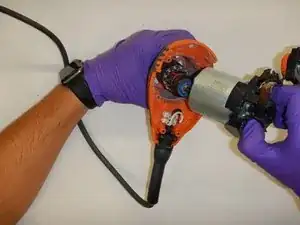

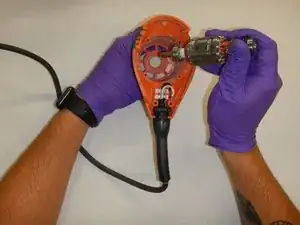

Удалите мотор.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
