Замена вентилятора Porter-Cable 382

При замене подошвы шлифовальной машины убедитесь, что шлифмашинка развернута вверх дном, так чтобы подошва и три отмеченные винта были обращены вверх, к Вам.

После того как шлифмашинка перевёрнута, сначала снимите старую наждачную бумагу.

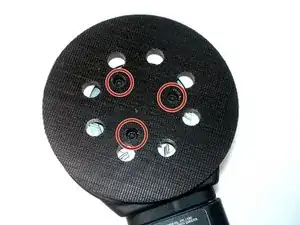

После снятия наждачной бумаги найдите три винта на подошве шлифмашинки.

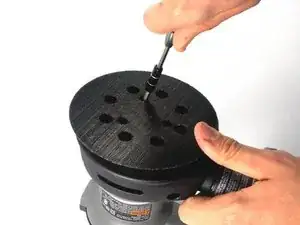

Открутите три винта со звёздочкой с помощью отвёртки iFixit с насадкой «T20». Убедитесь, что удерживаете подошву шлифмашинки, так как она может вращаться при откручивании винтов.

После извлечения винтов потяните подошву вверх, и она отделится от устройства.

После снятия подошвы и вскрытия шлифмашинки найдите белую круглую деталь из пластика, расположенную по внешнему краю устройства.

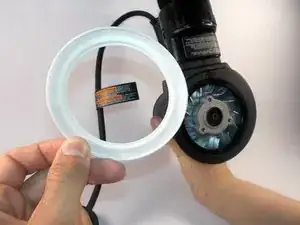

После нахождения белого пластикового кольца потяните за его внешний край, как показано. Внутренний выступ согнётся и освободится из фиксированного положения.

При сборке необходимо совместить выступающий квадрат с пазом, как показано, иначе пылезащитное уплотнение/тормоз не установится на место.

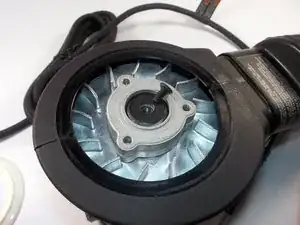

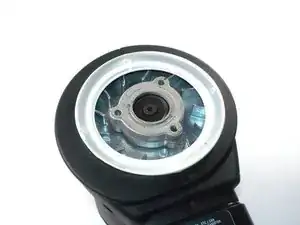

После снятия тормоза/уплотнения найдите винт в центре устройства, удерживающий сборку подшипника и вентилятора.

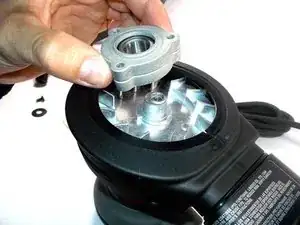

Открутите этот болт с помощью биты T20 со звёздочкой и аккуратно снимите шайбу и подшипник, как показано.

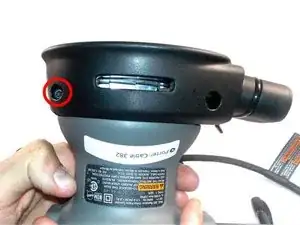

Далее найдите болты, крепящие защитную крышку, как показано. На каждой стороне будет по одному болту — всего два.

Используя биту T15 со звёздочкой, открутите эти болты и убедитесь, что сохраняете их в безопасном месте.

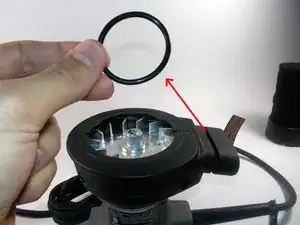

После удаления двух винтов найдите уплотнительное кольцо, герметизирующее пылесборник на его отверстии.

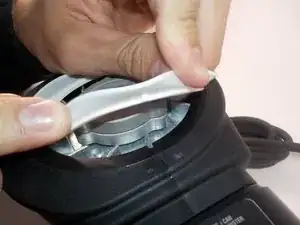

Очень осторожно подденьте уплотнительное кольцо из паза нейлоновой лопаткой или пластиковым инструментом для вскрытия. Затем снимите его с отверстия, как показано.

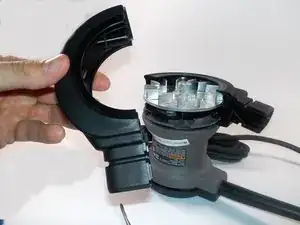

Теперь две защитные крышки разъединятся, как показано, и у Вас появится доступ к вентилятору.

При сборке две крышки необходимо совместить так, чтобы отверстие пылесборника совпадало с шнуром питания, как показано.

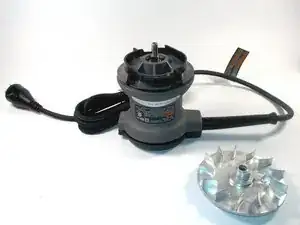

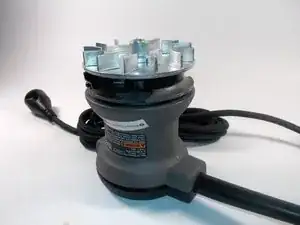

Теперь вентилятор можно просто снять с оси и заменить, поместив лопасти вверх.
