Замена материнской платы Digital2 D2-912
Этот ремонт необходим, если материнская плата Digital2 D2-912 становится дефектной в любое время. Ремонт материнской платы поможет в общем улучшении производительности, так как устанавливает соединение между аппаратным обеспечением устройства и процессором. Для завершения ремонта не требуются специальные навыки. В этом руководстве описаны необходимые шаги и инструменты для успешного выполнения.
Шаг 1
Снимите два винта Phillips #00 с нижней части корпуса.
Шаг 2
Вставьте инструмент для вскрытия в пространство между задней и передней частями планшета.
Осторожно пройдите вокруг периметра, вставляя инструмент для вскрытия между передней и задней частями планшета.
Когда задняя часть планшета практически отсоединится от передней, аккуратно полностью оттяните её.
Шаг 3
Снимите провода, показанные на изображении, с помощью паяльника и медососа.
Удаляя провода, вы отсоединяете аккумулятор и динамик от материнской платы.
Шаг 4
Используйте отвертку Phillips #00, чтобы удалить три винта с материнской платы.
Шаг 5
Отсоедините контроллер ёмкостного сенсора от материнской платы.
Осторожно подденьте узкий черный разъем вверх, чтобы освободить ленту.
Удалите ленту из разъема.
Шаг 6

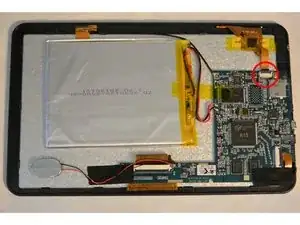

Найдите камеру, показанную на изображении.
Осторожно подденьте черный разъем вверх, чтобы освободить ленту.
Снимите черную ленту, чтобы отсоединить камеру от материнской платы.
Удалите ленту из разъема.
Удалите и замените материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
