Замена камеры Quantum Axis A23
В данном руководстве показано, как правильно удалить и заменить камеру планшета Quantum A23, чтобы сохранить функциональность устройства.
Шаг 1
Используйте пластиковые инструменты для открытия, чтобы приподнять заднюю крышку вашего Quantum Axis A23. Проведите инструментом вдоль краев, чтобы освободить пластиковые крепления.
Будьте осторожны, чтобы не повредить экран в процессе.
Шаг 2

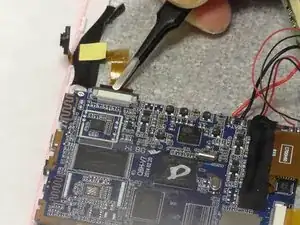

Используйте небольшие плоскогубцы, чтобы осторожно удалить желтую ленту, прикрепленную к материнской плате.
Шаг 3

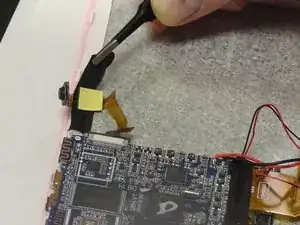

Используйте пинцет, чтобы удалить черную ленту, удерживающую камеру на месте.
Шаг 4
Вставьте новую ленту с двойной камерой в материнскую плату.
Шаг 5
Прикрепите двойные камеры к задней стороне экрана с помощью черной ленты. Выравняйте камеры с назначенным отверстием в корпусе.
Сложите камеру так, чтобы камеры располагались одна над другой, линзы смотрели наружу, а верхняя часть была задней.
Заключение
Установите заднюю крышку обратно (осторожно выравнивая заднюю камеру с отверстием для камеры в корпусе), чтобы завершить этот ремонт.
Перевод руководства с ifixit.com
