Замена материнской платы Quantum Axis A23

Используйте пластиковые инструменты для вскрытия, чтобы снять заднюю крышку вашего Quantum Axis A23. Перемещайте инструмент вдоль краёв, чтобы освободить пластиковые защёлки.

Будьте осторожны, чтобы не повредить экран на передней панели.

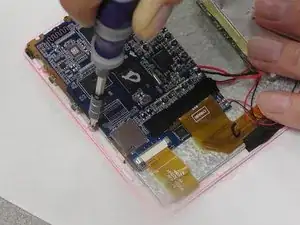

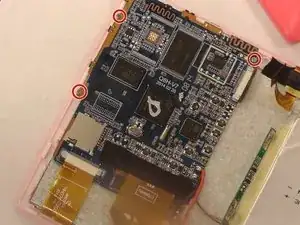

Открутите все три винта, фиксирующие материнскую плату, используя отвёртку Phillips #00 и наконечник Phillips Head PH #0.

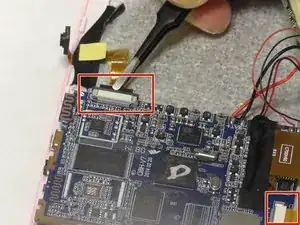

Осторожно снимите с помощью маленьких пассатижей маленькие жёлтые ленты, подключённые к материнской плате.

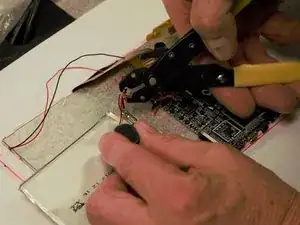

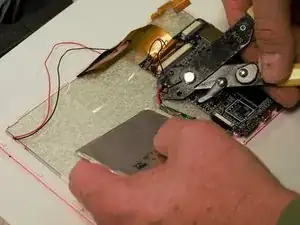

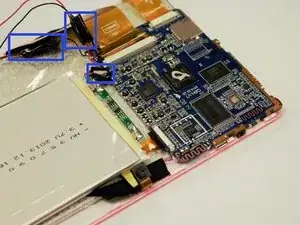

Отрежьте красные и чёрные провода, соединяющие аккумулятор, экран, камеру и динамики с материнской платой.

Возьмите новую материнскую плату и закрепите её винтами от предыдущей материнской платы, начав с верхнего правого и нижнего левого углов.

Заверните винт в верхнем левом углу последним

Зачистите красные и чёрные провода посередине с помощью инструмента для зачистки и обрезки проводов. Сделайте это со всеми ранее отрезанными проводами, а также с проводами на новой материнской плате.

Возьмите красный провод от нужной детали и соедините его с красным проводом на материнской плате, скрутите концы проводов вместе и заизолируйте изолентой. Повторите этот шаг для чёрных проводов.

Повторите для всех деталей, которые были подключены к материнской плате.
