Замена материнской платы Emerson EM744
В этом руководстве показано, как заменить материнскую плату в Emerson EM744. Для этой замены потребуются отвертка #00, инструменты для вскрытия, лопатка из нейлона и набор для пайки.
Шаг 1
Используйте бит Phillips 00, чтобы удалить два винта 3 мм с нижней части планшета.
Шаг 2
Вставьте нейлоновую лопатку в нижнюю часть планшета и аккуратно проведите ею вверх по боковой стороне.
Разъедините две половины планшета, чтобы открыть печатную плату, аккумулятор и другие компоненты устройства.
Шаг 3

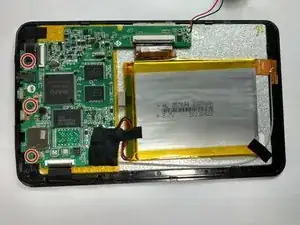

Используйте бит Phillips 00, чтобы удалить 3 винта с верхней части планшета.
Шаг 4

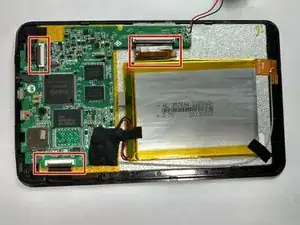

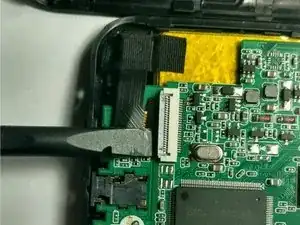

Отключите три ленточных разъёма от печатной платы с помощью нейлоновой лопатки.
Шаг 5

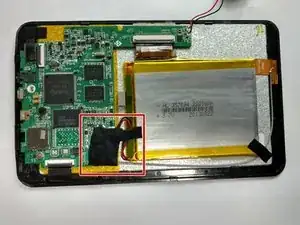

Снимите ленту с материнской платы.
Шаг 6

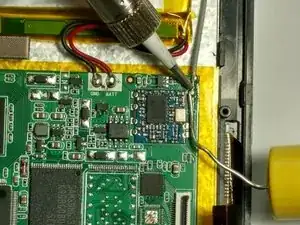

Отпаять положительный (красный) провод от положительного (+) контакта, затем отпаять отрицательный (чёрный) провод от отрицательного контакта.
См. руководство по технике пайки: руководство по пайке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
