Замена экрана Insignia Flex 8 NS-P16AT08
Экран — самая важная часть любого планшета. Если он не работает, следуйте этому руководству, чтобы снять и заменить его. В устройстве есть крошечные винты, поэтому важно всегда знать, где они находятся.
Шаг 1
Убедитесь, что устройство выключено.
Вставьте пластиковый инструмент для открывания в любой участок шва между задней крышкой и экраном.
Проводите пластиковым инструментом вдоль боков и углов шва, пока крышка не отделится от экрана.
Вы услышите щелчки — пластиковые защёлки отсоединяются от устройства.
Шаг 2
Отодвиньте заднюю крышку от экрана.
Положите крышку в сторону.
Шаг 3

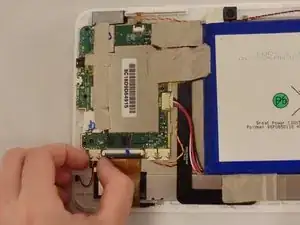

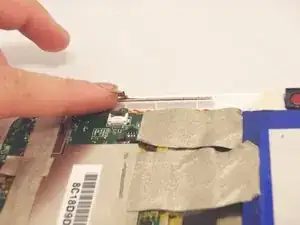

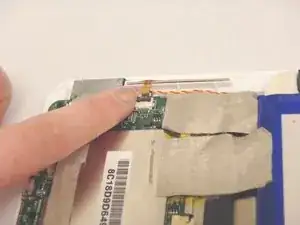

Аккуратно потяните кабель, соединяющий микрофон с платой.
Микрофон останется прикреплённым к устройству и будет отделён от материнской платы.
Шаг 4

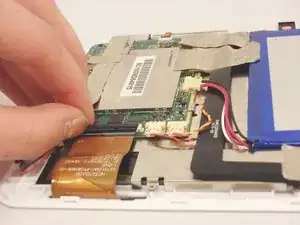

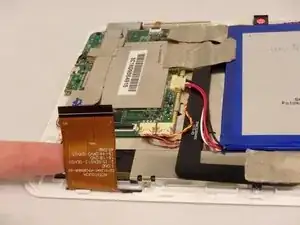

Отогните чёрную защёлку разъёма ленточного кабеля, который соединяет экран с платой.
Ленточный кабель останется прикреплённым к устройству и будет отделён от платы.
Если чёрная защёлка не поддаётся при нажатии пальцем, используйте нейлоновую лопатку.
Шаг 5
Аккуратно потяните ленточный кабель вручную из разъёма, пока он не отсоединится.
Шаг 6

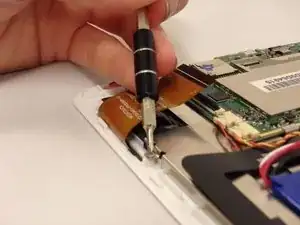

Отогните чёрную защёлку разъёма ленточного кабеля, который соединяет кнопки с платой.
Ленточный кабель останется прикреплённым к устройству и будет отделён от платы.
Если чёрная защёлка не поддаётся при нажатии пальцем, используйте нейлоновую лопатку.
Шаг 7
Аккуратно потяните ленточный кабель вручную из разъёма, пока он не отсоединится.
Шаг 8

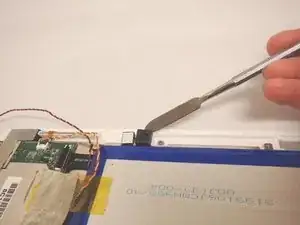

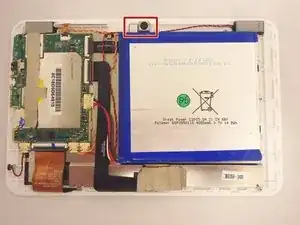

Осторожно оторвите камеры от устройства с помощью металлической лопатки.
Всегда сначала пробуйте использовать пластиковый инструмент или нейлоновую лопатку. Металлические лопатки дают большую силу для поддевания, но при неправильном использовании могут повредить устройство.
Камеры и ленточный кабель останутся прикреплёнными к материнской плате.
Шаг 9

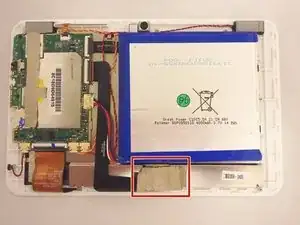

Снимите ленту, которая закрывает разъём ленточного кабеля экрана.
Соединение экрана теперь будет открыто.
Шаг 10

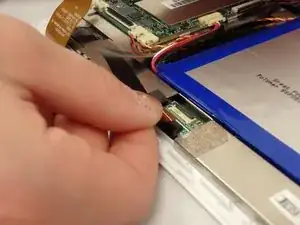

Отогните чёрную защёлку разъёма, который соединяет экран с платой.
Если чёрная защёлка не поддаётся при нажатии пальцем, используйте нейлоновую лопатку.
Аккуратно потяните ленточный кабель вручную из разъёма, пока он не отсоединится.
Ленточный кабель останется прикреплённым к плате и будет отделён от экрана.
Шаг 11

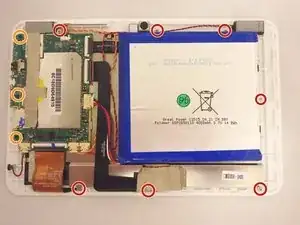

Используя отвёртку PH00, удалите (7) семь серебристых винтов, которые крепят металлическую пластину к устройству.
Используя отвёртку PH00, удалите (3) три чёрных винта, которые крепят материнскую плату к устройству.
Шаг 12
Осторожно поднимите металлическую пластину, прикреплённую к материнской плате и батарее, и отложите в сторону.
Не заставляйте металлическую пластину отделяться от экрана!
Если металлическая пластина не отделяется легко, значит вы не отключили какой‑то ленточный кабель или не удалили все винты. Повторите шаг 10.
Экран теперь будет открыт.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
