Замена вентилятора HP Elite X2 1013 G3

Положите устройство вверх дном так, чтобы нижняя часть была обращена к потолку.

Поднимите подставку для планшета.

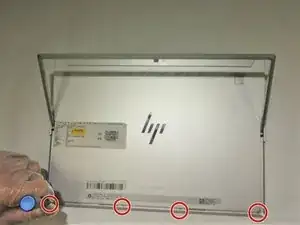

Удалите четыре винта 2 мм из планшета, используя отвертку Torx T5.

Переверните планшет экраном вверх.

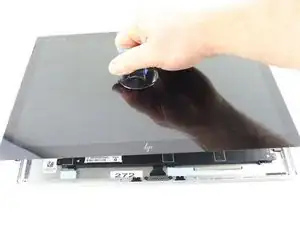

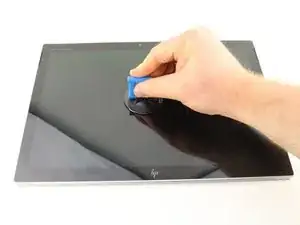

Разместите присоску в центре экрана и медленно поднимайте экран до угла примерно 30 градусов, начиная с аккуратного поддевания нижней части.

Не откидывайте экран дальше 30 градусов. Сначала необходимо отключить дополнительные внутренние компоненты.

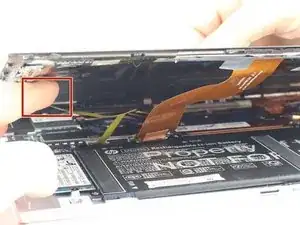

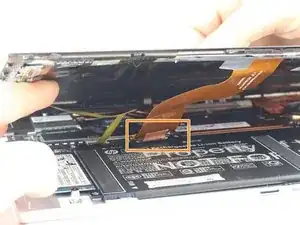

Приподняв экран под углом 30 градусов, аккуратно отключите жёлтый ленточный кабель на конце, подключённом к экрану.

Аккуратно отключите оранжевый ленточный кабель на конце, подключённом к нижней плате.

Снимите экран с планшета.

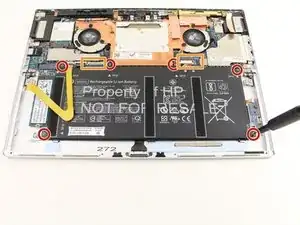

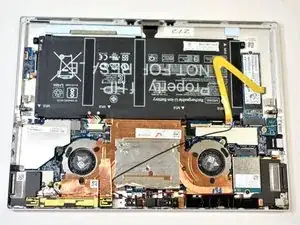

Используйте крестовую отвертку Phillips #00, чтобы выкрутить шесть винтов 2 мм.

Аккуратно отключите два разъёма.

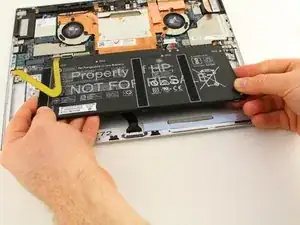

Поднимите аккумулятор из отсека.

Отсоедините два небольших разъёма, потянув аккуратно.

Осторожно приподнимите три куска медной ленты, как показано.

Не снимайте полностью.

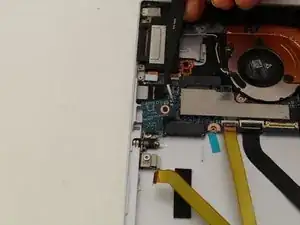

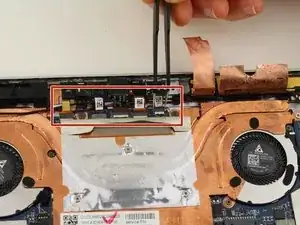

Используйте пинцет или пальцы, чтобы аккуратно отсоединить отмеченные пять разъёмов.

После отключения пяти разъёмов появится несколько свободных компонентов. Если какие‑то детали полностью отсоединились, отложите их в сторону.

С помощью пинцета или пальцев поднимите и снимите пластиковое покрытие и отложите его.

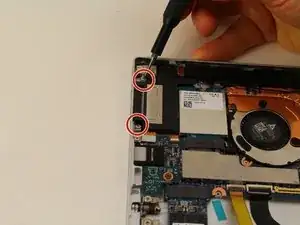

Отверткой Phillips #00 открутите два монтажных винта 2 мм модуля динамика/антенны.

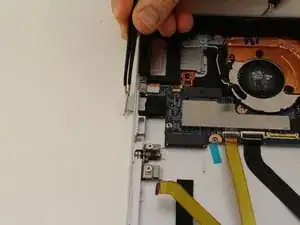

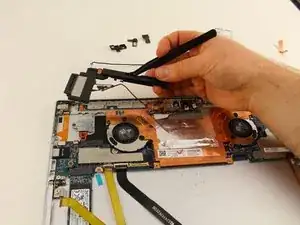

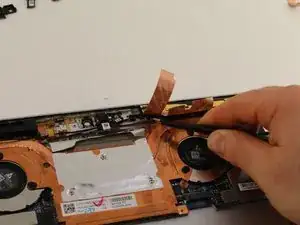

Используйте пинцет или палец, чтобы отщёлкнуть и снять верхний правый модуль с медной лентой и проводом. Начните с поднимания левой стороны модуля.

Продолжайте поддевать модуль в направлении вправо.

На этом этапе все разъёмы были отключены на предыдущих шагах, но если вы заметите провода, фиксирующие модуль, не тяните дальше! Аккуратно разъедините любые разъёмы перед продолжением.

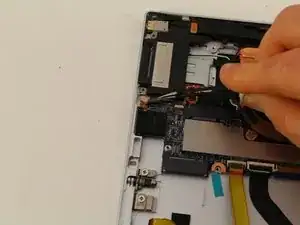

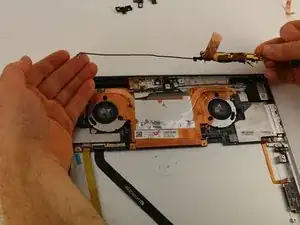

Аккуратно поднимите весь модуль, включая отходящий провод.

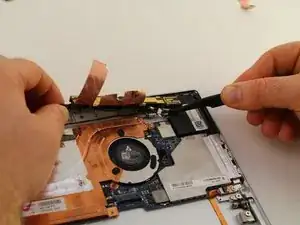

С помощью пластикового лома подденьте левый чёрный пластиковый модуль динамика/антенны от рамы, как показано. Начните с подъёма правой стороны модуля, затем медленно продвигайтесь вниз по модулю в направлении вправо.

Лёгкий треск, который вы услышите, — это щелчки пластиковых защёлок.

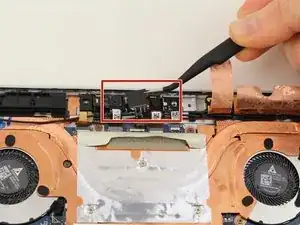

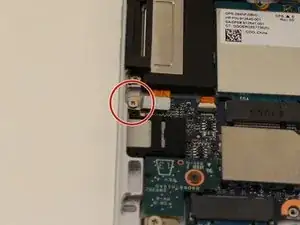

Отключите два указанных разъёма рядом с вентилятором, используя пальцы или пинцет.

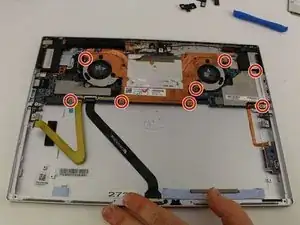

Используйте отвертку Phillips #00, чтобы выкрутить восемь винтов 2 мм.

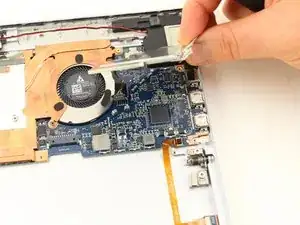

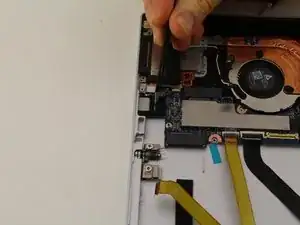

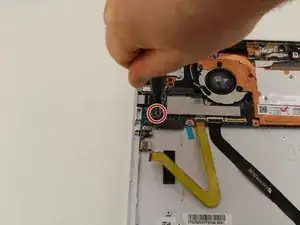

Отверткой выкрутите один винт 2 мм периферийной платы и снимите периферийную плату с материнской платы.

Снимите держатель карты SD с материнской платы.

Отверткой Phillips #00 выкрутите винт 2 мм крепления держателя ленточного кабеля.

Поднимите держатель ленточного кабеля и разъём с материнской платы.

Отключите указанный ленточный разъём.

Поднимите язычок справа от указанной пластины и снимите всё покрытие.

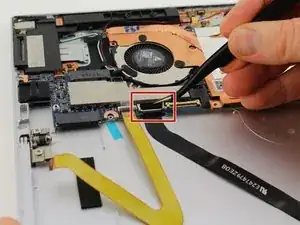

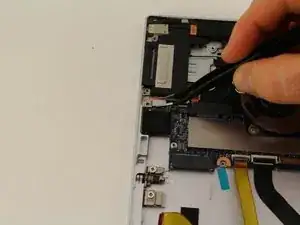

Используйте пинцет или пальцы, чтобы отключить чёрный ленточный разъём.

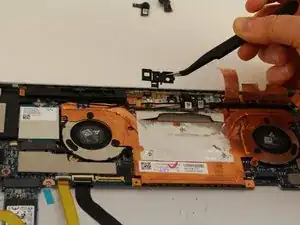

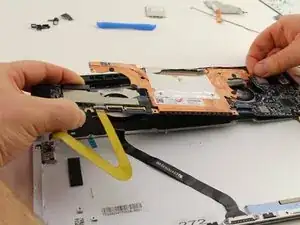

Снимите весь узел, обеспечив доступ к вентиляторам.

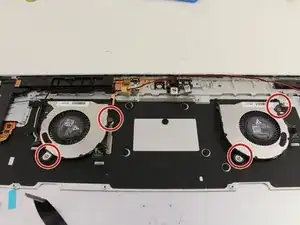

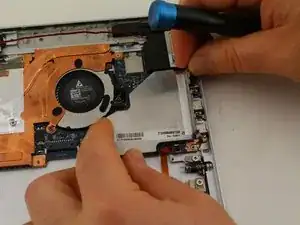

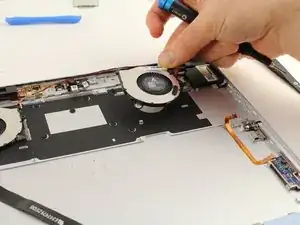

Используйте крестовую отвертку №00, чтобы удалить четыре винта диаметром 2 мм.

Если вы снимаете только один вентилятор, удалите винты, удерживающие только этот вентилятор.

Поднимите вентилятор и извлеките его.
