Руководство по замене материнской платы HP Elite x2 G1 1012
Если планшет проявляет один из трёх перечисленных ниже симптомов, возможно, проблема в материнской плате.
- При первоначальном запуске наблюдаются признаки работы — индикатор, вентилятор и звук жёсткого диска, но через некоторое время они пропадают, т.е. через 5–3 минуты.
- При нажатии кнопки питания из ноутбука исходит пронзительный высокий звук.
- Экран остаётся чёрным, хотя все остальные компоненты, такие как вентиляторы, индикатор и жёсткий диск, кажутся исправными.
Перед началом замены убедитесь, что планшет выключен и не подключён к сетевому адаптеру.
Шаг 1

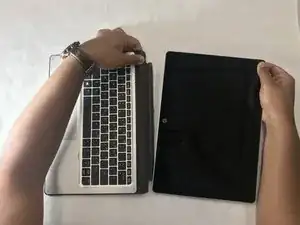

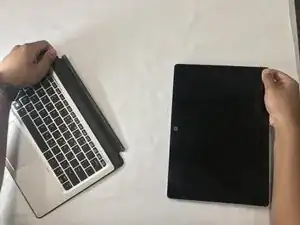

Отсоедините клавиатуру от экрана.
Шаг 2

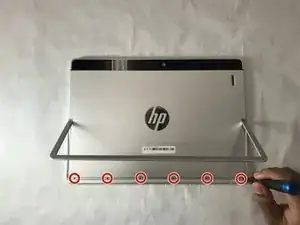

Положив экран лицевой стороной вниз, выкрутите шесть винтов Torx T5 длиной 3,0 мм под подставкой.
Винты отсутствовали в нашем устройстве при получении.
Шаг 3

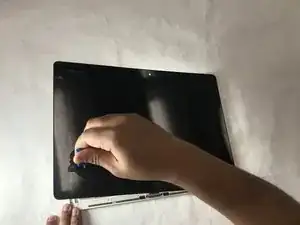

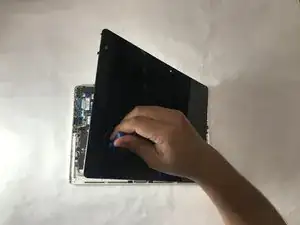

Используйте присоску, чтобы снять панель экрана.
Шаг 4

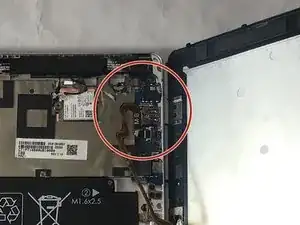

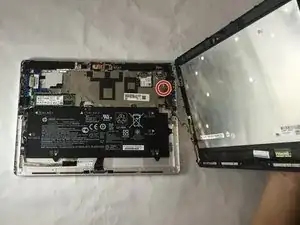

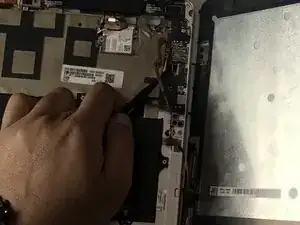

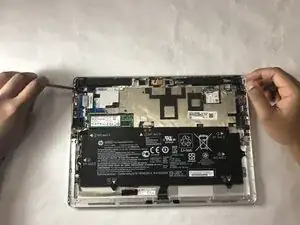

Отсоедините гибкий кабель от материнской платы с помощью пинцета.
Шаг 5

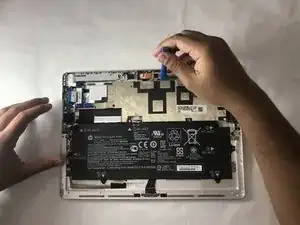

Отключите провод аккумулятора, подключённый к материнской плате, с помощью пинцета.
Шаг 6

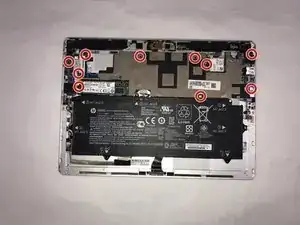

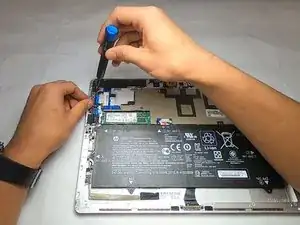

Снимите десять винтов 2,7 мм, используя отвёртку Phillips #0.
Шаг 7
Отключите кабель динамика, подключённый к материнской плате.
Шаг 8

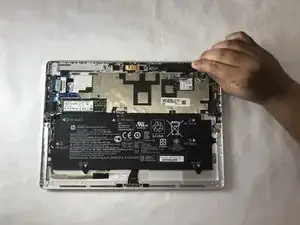

Отсоедините левый динамик.
Шаг 9
Снимите две наклейки, выделенные на правом динамике.
Шаг 10

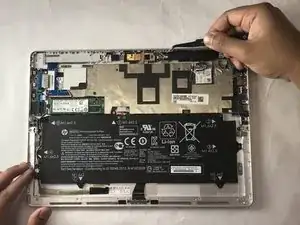

Отключите кабели правого динамика от материнской платы с помощью пинцета.
Шаг 11
Отсоедините правый динамик.
Шаг 12
Извлеките WWAN-карту из материнской платы, оттянув её влево с помощью пинцета.
Шаг 13

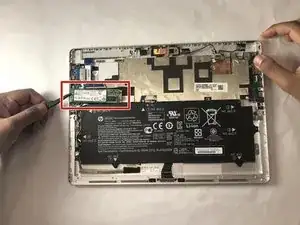

Извлеките SSD из материнской платы, оттянув его влево с помощью пинцета.
Шаг 14

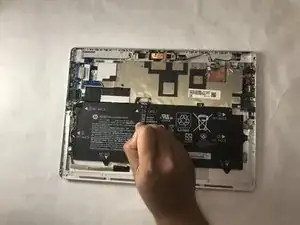

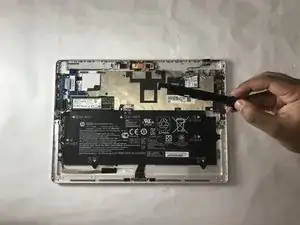

Используйте пластиковый инструмент для открытия, чтобы ослабить материнскую плату.
Шаг 15

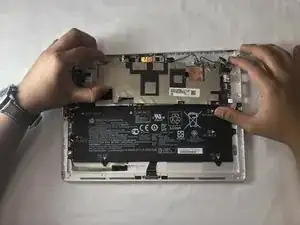

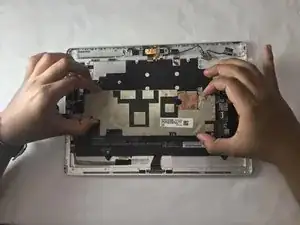

Отсоедините материнскую плату от корпуса.
Прилагайте усилие влево, чтобы безопасно извлечь порты из корпуса.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
