Замена вентилятора системы охлаждения HP Elite x2 1012 G2

Перед началом убедитесь, что устройство выключено.

Разместите устройство так, чтобы задняя панель была обращена к Вам, а подставка — вверх.

Снимите шесть винтов Torx T5 длиной 3 мм, расположенных под подставкой.

Переверните устройство так, чтобы экран был обращён к Вам.

Плотно прикрепите присоску к углу экрана.

Осторожно приподнимите, пока не увидите отделение экрана от корпуса.

Повторите эту процедуру для всех четырёх углов.

При сборке некоторые защёлки/края могут не защёлкиваться должным образом, даже при значительном усилии. Чтобы устранить проблему, приподнимите край, разместите присоску ближе к середине экрана и слегка потяните её вверх, одновременно нажимая край экрана вниз. Край должен правильно защёлкнуться в корпусе.

Поднимите экран и снимите его с устройства.

Сначала подденьте каждый угол, иначе вы можете повредить или расколоть экран.

Отсоедините два разъёма на тыльной стороне экрана, подняв защёлки разъёмов на материнской плате пластиковым лопаточником и аккуратно потянув.

Снимите экран, аккуратно поднимая его с устройства.

Разместите устройство так, чтобы батарея была ближе всего к Вам.

Батарея — это большой чёрный прямоугольник в нижней части устройства.

Отверткой Philips снимите все шесть винтов длиной 3 мм вокруг батареи, вращая против часовой стрелки.

Отсоедините разъём батареи, сдвинув обе стороны защёлки на себя с помощью пластикового лопаточника.

Поднимите батарею и выньте её из устройства.

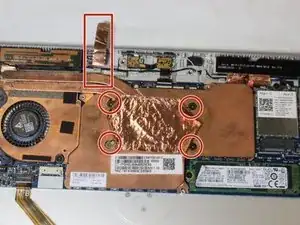

Используйте лопатки, чтобы отогнуть медную ленту и открыть доступ к винтам.

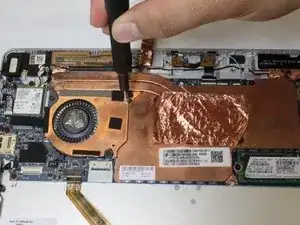

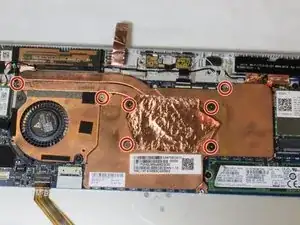

Отверткой Philips #00 снимите семь винтов длиной 3 мм.

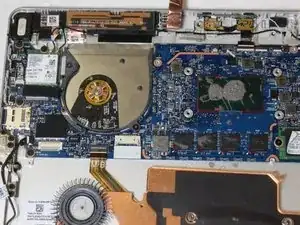

Снимите радиатор с материнской платы.

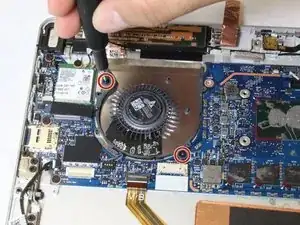

Отверткой Philips #00 снимите два последних винта длиной 3 мм, фиксирующие вентилятор.

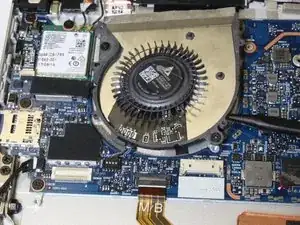

С помощью лопаточки подденьте вентилятор и отведите его от основного блока.

С помощью лопаточки приподнимите разъём вентилятора и отключите штекер от материнской платы.
