Замена камеры HP Elite X2 1013 G3
В этом руководстве показано, как удалить камеру из планшета HP Elite X2 1013 G3. Камера позволяет человеку использовать визуальные технологии для общения на больших расстояниях. Камера может быть повреждена из-за чрезмерного использования или если на неё попадёт другой объект и треснет линза камеры.
Шаг 1
Переверните устройство так, чтобы основание смотрело к потолку.
Поднимите подставку планшета.
Удалите четыре винта по 2 мм из планшета с помощью отвертки с головкой T5 Torx.
Шаг 2
Переверните планшет так, чтобы экран смотрел вверх.
Поместите ручку для захвата в центр экрана и медленно поднимите экран до угла 30 градусов, начиная с осторожного подъёма нижней части.
Не тяните экран за пределы угла 30 градусов. Сначала необходимо отключить дополнительные внутренние компоненты.
Шаг 3
С поднятым экраном под углом 30 градусов осторожно отключите жёлтый шлейф, подключенный к экрану.
Осторожно отключите оранжевый шлейф, подключенный к нижней панели.
Шаг 4

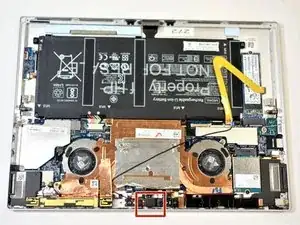

Удалите экран из планшета.
Шаг 5

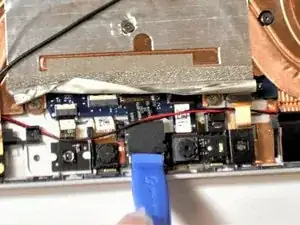

Поставьте кончик инструмента для открытия под корпус камеры.
Осторожно перемещайте инструмент вверх и вниз, пока камера не отсоединится от ноутбука.
Удалите разъём и поднимите камеру от ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
