Замена Wi‑Fi карты HP Elite x2 1012 G2

Перед началом убедитесь, что устройство выключено.

Разместите устройство так, чтобы задняя панель была обращена к вам, а подставка — поднята.

Отсоедините шесть винтов Torx T5 длиной 3 мм под подставкой.

Переверните устройство так, чтобы экран был обращён к вам.

Плотно прижмите присоску к одному из углов экрана.

Аккуратно потяните вверх, пока не увидите отделение экрана от корпуса.

Повторите эту операцию для всех четырёх углов.

При сборке некоторые защёлки/кромки могут не зафиксироваться должным образом даже при сильном давлении. В таком случае приподнимите кромку, переместите присоску ближе к центру экрана и слегка потяните вверх, одновременно прижимая край экрана вниз. Кромка должна правильно защёлкнуться в корпусе.

Поднимите экран и снимите его с устройства.

Сначала отожмите каждый угол, иначе вы можете повредить или треснуть экран.

Отсоедините два разъёма на обратной стороне экрана, подняв защёлки разъёмов на материнской плате пластиковым приспособлением для вскрытия и аккуратно потянув.

Снимите экран, аккуратно подняв его с устройства.

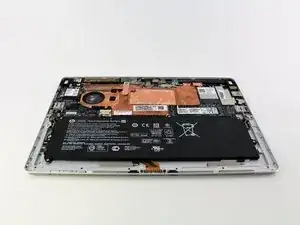

Разместите устройство так, чтобы батарея была ближе всего к вам.

Батарея — это большой чёрный прямоугольник в нижней части устройства.

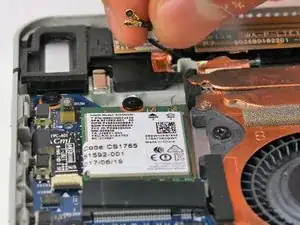

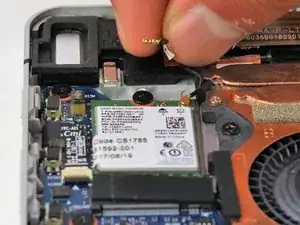

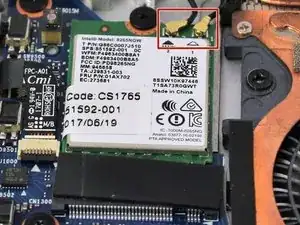

Отсоедините вручную два провода в верхнем правом углу Wi‑Fi карты.

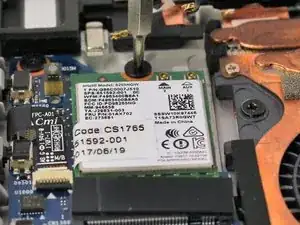

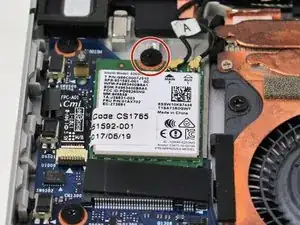

Используйте крестовую отвёртку Phillips 2 мм, чтобы выкрутить один винт M2 2.0x2.0, фиксирующий Wi‑Fi карту. Поверните отвёртку против часовой стрелки, чтобы снять винт.

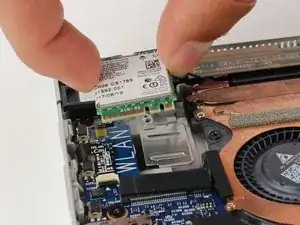

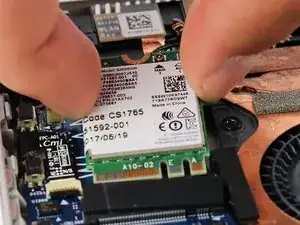

Выдвиньте Wi‑Fi карту вручную, поднимая карту вверх и вытаскивая её из устройства.

Если карта не выходит сразу, медленно покачайте её из стороны в сторону, пока она не выйдет из разъёма.
